机房监控

机房监控的详细描述：

随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房已成为各大单位业务管理的核心。为保证机房安全正常工作，与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要、�/p>

PEMS（Power Environment Monitoring System� 机房环境及动力设备监控系统是我公司自主开发的机房监控系统。PEMS是对机房的动力、环境、安防子系统进行实时监测和远程控制，以实现实时监控、预防故障、迅速排障等功能；并在监控的同时实时记录和处理各种设备运行及报警数据，对机房的动力、环境进行综合管理，以保障机房设备稳定运行、提高管理人员工作效率，实现机房的少人或无人值守。PEMS机房监控系统在电信、金融、电力、交通、政府机关等许多行业的机房中得到广泛的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评、�/p>

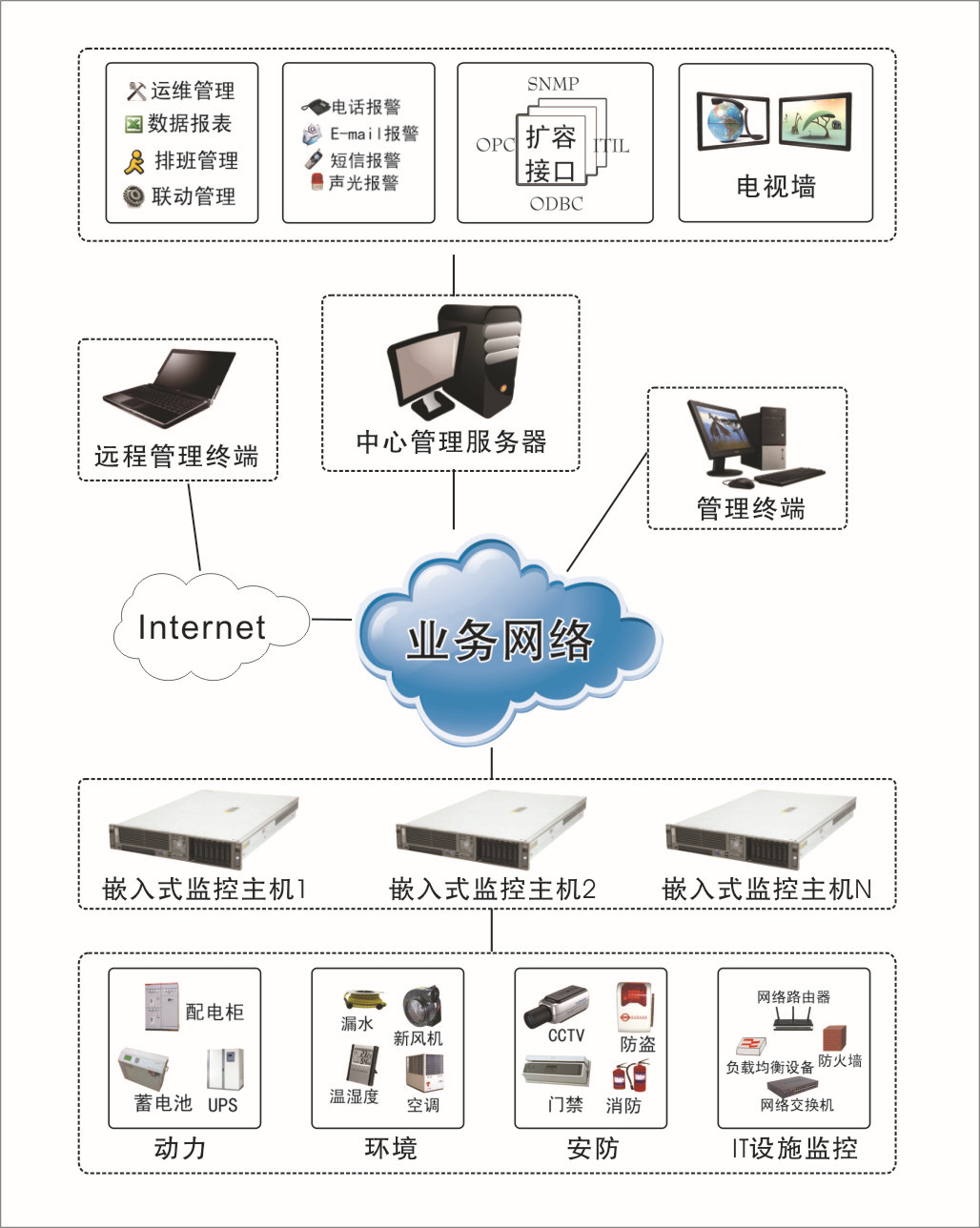

系统架构国�/span>

系统架构
整个系统主要由以下三部分组成：现场设备采集层、嵌入式监控主机、监控客户端。各部分的主要作用如下：
现场设备采集屁�/span>：由各种I/O采控模块、传感器组成，直接连接各种被监控设备，采集如UPS、空调、温湿度、漏水等的现场信号，将采集的现场信号通过以太网、RS485等方式上传到嵌入式监控主机、�br>嵌入式监控主朹�/span>：可脱网工作并具有独立数据处理及数据存储能力，用于将现场设备采集层传输来的的各种信息进行存储、实时处理、分析和输出，处理所有的报警信息，记录报警事件，并负责将控制命令发往前端设备，实现对现场设备的远程控制、�br>监控客户�?监控客户端安装在联网用户的任意一台电脑上，便于管理人员随时随地了解机房的工作状况，可直接观看到与嵌入式服务器一致的监控画面，实现对机房的集中监控。在具有相应权限下还可对设备实现远程控制，如空调的开关机等、�br>系统采用C/S、B/S混合模式的模块化结构，软硬件的安装与维护集中于嵌入式监控主机端，易于实施和维护。同时采用B/S结构，客户端只负责用户界面显示，数据处理放在嵌入式监控主机端，当监控需求增加时，只需对嵌入式主机进行升级或扩展成多个嵌入式监控主机即可，大大地加强系统的伸缩性、�br>为了增强系统的报警功能，用户可根据需要选择配置电脑显示报警、多媒体声光报警、远程电话拨号报警、手机短信报警、Email报警等功能、�/p>

软件架构
PEMS是一套自动化组态软件平台，完全建立在标准的组件构架上，可为客户贴身定制自己的监控系统。平台采取开放式模块化组件技术，多组件协同处理来自各个现场的采集数据、报警信息，方便的实现系统信息共享与联动。现场监控平台完成对各子系统数据的采集、分析、处理、联动、存储和网传功能。PEMS整个系统结构都为模块化，组建十分灵活，扩展十分方便、�br>PEMS是一套集成式的软件包,其中所有组件都可以独立分布式地运行,通过网络服务程序与其它组件交换数据，包括三个部分９�br>IService：高性能的数据处理、网络通信服务程序：�br>IView：高可靠、快速的图形界面运行系统;
IDesign:功能强大的人机界面组态工具、�/p>

监控对象及内宸�/span>

动力系统：一级配电、二级配电、发电机组、组合电源、UPS、电池、开关、防雷器����

环境系统：精密空调、泄露、温度、湿度、新风机、气体、尘�?hellip;��

消防系统：消防控制器、烟感探测器、温感探测器、其他消防设�?hellip;��

保安系统：门禁、闭路监控、报警探头、其他保安设�?hellip;��

网络系统：路由器、交换机、主机、服务器、其他通讯设备����

动力系统

包括：配电柜、开关、UPS、电源防雷器、直流电源、柴油发动机组等、�/p>

配电柜：监测一级、二级交流配电柜的主回路和分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等、�/p>

开关：监测各级回路的开关状态、�/p>

UPS：监测输�?输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等参数，整流器、逆变器、电池、旁路、负载等部件的状态、�/p>

电源防雷器：监测电源防雷器的工作状态，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知、�/p>

直流电源：监测输入市电状态，各部件的状态及参数，监测蓄电池组的电压、电流、温度、容量等参数、�/p>

柴油发电机组：监测发电机组运行状态以及输出电压、电流、频率、水温、油位、油压等参数，控制发电机组的启停、�/p>

环境监控

包括：空调、新风机、漏水（漏油）、温湿度等、�/p>

精密空调：监测回风温�?湿度等参数，压缩机、风机、冷凝器、加热器、加湿器、去湿器等部件的状态，控制空调的启停，调节温度和湿度、�/p>

普通空调：通过对其控制电路的分析，可以实现对普通空调的状态监测和启停控制、�/p>

新风机：新风机工作状态监控及启停控制、�/p>

漏水（漏油）：监测精密空调、窗户、水管等附件漏水的发生，监测柴油发电机组等附近漏油的发生，并及时报警、�/p>

温湿度：监测各房间温湿度传感器所采集的温度和湿度数据，并越限报警、�/p>

保安系统

包括：门禁管制系统、视频监控系统、防盗报警系统等、�/p>

门禁管制系统：通过门禁控制器提供的协议或门禁管理软件来监测门的开关状态，刷卡门时间、门区及卡号，记录和显示进出门统计资料。控制门的开关、门禁系统与视频监控系统联动对进出机房的人员进行自动录像等、�/p>

视频监控系统；视频监控采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面。对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的图像界面，十分方便。由于本系统将动力环境监控和图像监控合二为一，因而可以随意实现动力环境与图像的联动控制。一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理、�/p>

防盗报警系统：通过采集人体移动探测器、玻璃破碎传感以及其他防盗报警设备的报警信号，以监测机房保安防盗状况，发现报警立即发出通知，并启动其他相关防盗措施如启动警铃、开启灯光并录像等、�/p>

消防系统

通过采集消防控制器的报警信号或烟感探测器、温感探测器的报警信号，实时监测火灾状态。当有火警发生，监视系统以直观的画面显示报警信息并作报警通知，采取相应控制措施如打开机房门，并启停其他相关设备、�/p>

系统特点

采用大型数据库SQL Server2000，数据操作更加安全稳定、�/p>

系统将设计程序和运行程序严格分开，系统的稳定性得以大幅度提高、�/p>

采用许多并发机制，采集循环时间显著缩短，系统的响应时间有明显的改善、�/p>

不同责任人分组报警，责任人密码确认，报警电话接听记录等、�/p>

视频图像与动力环境数据有机集成于同一监控软件平台，图像效果良好、�/p>

硬件特点

通用性：设计符合国际工业监控开放式设计标准，支持众多厂商的智能化设备和非智能化设备、�/p>

可靠性：系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作，全部硬件均采用国内外著名的工控设备，可靠性高，平均无故障时间大于20万小时、�/p>

兼容性：支持各种智能设备，如STULZ.、LIEBERT、RC、HIROSS等精密空调，MGE� EXIDE 、SICON 、LIEBERT� IMV等UPS。支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议）接口的设备、�/p>

软件特点

简单直观的操作：PEMS系统软件基于实时多任务Windows 2003操作系统，在图形用户界面（GUI）环境中，以控件组态的方式构造监控系统、�/p>

丰富的界面组态；用户可以根据自己的意愿构造美观的人机交互界面。系统提供丰富的控件及控件库可供用户自由组态，所有控件的大小、颜色等属性均可自由设置、�/p>

强大的Web功能；系统采用Browser/Server方式，通过客户端软件或浏览器可实时查看监控系统界面、�/p>

自定义报警：用户可自定义报警级别及声光、短信、电话等报警方式，同一报警事件可设置一种或多种报警方式。当发生报警事件时，采用相应的报警方式、�/p>

系统提供联动设计工具：发生报警时，相关系统、设备之间按照联动策略，对事件进行逻辑判断和综合处理、�/p>

开放式数据接口：系统数据库采用SQL Server2000，与数据库接口采用ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类型的数据库、�/p>

丰富的管理功能：PEMS不仅仅是单一的监控系统，同时也是一个管理系统，增加了机房设备管理、值班日志管理、报警确认管理、事件处理管理等许多十分必要且有效的管理工具，机房的监控和管理一体化，更加突出体现整体智能机房的概念、�/p>

安全�?/span>

系统具有专家诊断功能:：能监视到设备各部件的运行状态和工作参数，提示故障部件原因并及时报警、�/p>

强大的电话语音功能：对各种设备的报警及专家处理提示均可采用语音系统。一旦有事件发生，系统会轮流拨打所设置的号码（手机、电话），采用语音通知有关人员，并且要求接听者输入密码，直到有人确认接收到报警信息为止、�/p>

强大的数据管理功能：可存储长达一年的数据，并用历史曲线显示任意时间段的数据情况、�/p>

严格的密码管理：确保系统运行安全、�/p>

可维护与可扩充�?/span>

系统软硬件设计均采用模块化结构，便于扩展和维护、�/p>

主要功能

实时监控各系统设备的运行状态和工作参数，并以图形用户界面（GUI）动态直观显示；

发现部件故障或状态异常，即时采取语音、电话、短消息等方式报警，通知管理人员：�/p>

记录保存历史数据和报警事件，以供查询统计，并提供多种图表曲线分析工具：�/p>

人工自动控制功能。管理者可以自己定义联动策略，各个子系统协调运行，十分灵活：�/p>

集中分布式监控，采用Browser/Server方式，网络上的授权用户直接WEB浏览监控系统并远程控制；

提供机房设备管理功能和智能专家诊断建议，可以迅速查出事故发生的原因及处理方法；

不同的报警事件可以选择不同的电话组别，每个电话组别里，电话号码数量不受限制，并且系统具有接听确认记录，确保报警信息发布到人，做到万无一失；

集数字图像监控系统和门禁管理系统于一体，与其他子系统联动十分方便、�/p>

多个机房联网监控

机房联网监控系统指建有专用计算机网络机房的单位，设立统一监控管理站，对分布在不同区域的多个机房内各类设备和信息进行全数字化集中监控管理，少人或无人值守，满足现代化机房管理的需要、�/p>

系统主要监控对象包括：配电柜、开关、UPS、发电机、空调、温湿度、水浸、新风机、门禁管制、防盗报警、视频图像、照明控制、消防报警、�/p>

每个独立机房可形成一套完整的监控系统本地站。有监控管理站对各监控本地站实施二次集中监控管理，实现管理者对所有机房及机房内设备环境系统的远程集中联网监控管理、�/p>

实施机房联网监控系统后，可带来明显的管理，经济和社会效益：�/p>

提升机房的管理水平，提高单位的管理形象、�/p>

对分布各地的多个机房实现集中监控管理；实现机�?4小时无人值守，节省人员财力；

及时预见和分析设备故障，及时发现、排除设备故障；

有效降低设备损坏情况的发生，减少维修的时间和费用，降低运营成本、�/p>

对出入机房的人员实现科学有效的监控和管理，增强机房的安全防范、�/p>

主管领导在自己的办公室或是在外地可随时浏览各个机房的运行情况、�/p>

总之，机关及企事业单位建立实施机房联网监控系统后，可以提高管理水平，节约管理成本，提高机房设备运行的安全性和稳定性，确保管理及经营业务的正常开展、�/p>
