一、产品概�?br>H806蓝牙定向远距离读卡器是我公司专门为车辆不停车出入管理� ETC不停车收费系统研发的新一代远距离读卡器；读卡距离 3-20 米，该读卡器采用了红外引导、红外定向和无线射频通信技术，有效解决了射频信号和无向传播而造成的相邻无线信号的干扰、�br> 为防止高频电磁波辐射，降低卡片功耗，延长卡片电池使用寿命，H806使用了先进的红外唤醒技术，电子标签常处于休眠模式，在天线发送的红外信号范围内，被激活后发送射频卡号；确保读卡器自身无射频信号发射，也保障了无任何电磁波辐射对人体造成的伤宲�/span>

二、远距离读卡� H806
1、H806技术参�?br>� 工作模式:光激励定位、蓝牙通信�?/span>

� 休眠唤醒工作电源:DC12V~18V 4A

� 适配�? AC110~220V/DC +12V

� 功率:12W � 工作频率:433MHZ
� 红外频率:38KHZ

� 读卡角度:80�?/span>

� 读卡最大距禺��?0籲�/span>

� 标签协议:TDMA

� 接口类型: 韦根26/34 RS232/485

� 储存温度: -45℃~+95ℂ�/span>

� 工作温度: -30℃~+75ℂ�/span>

� 相对湿度:最�?5%

2、接口定么�/strong>

IN1	干节点输入（保留（�/span>		R-	RS485（B-端）
IN2	干节点输入（保留（�/span>		R+	RS485（A+端）
IN3	干节点输入（保留（�/span>		GND	信号�?/span>
IN4	地感信号（低电平有效（�/span>		RXD	RS232接受
GND	信号�?/span>		TXD	RS232发射
+12v	电源止�/span>		OUT1	干节点输�?
GND	电源�?信号�?/span>		OUT2	干节点输�?
D0	韦根接口D0		BP+	报警
D1	韦根接口D1		BP-	报警

3、SW功能说明
SW0�?保留未用�?34读头地址码选择

SW1�? 0N：选择地感触发读卡
OFF：不需地感触发读卡
2 ON：选择被动�?85通信方式
OFF：选择WG26通信方式
3�?�?�?保留未用
SW2 SW3：红外光强度调节开关（调整读卡范围）强弱依次如下：
� 弰�br>（SW2）：8 7 6 5 （SW3� 4 3 2 1
注：数字越大，红外光越强，读卡范围越�?/span>

4、读卡器的安装与调试
A、读卡器的安装尺寸如下图所示，一般安装在闸机前方，与闸机保持50CM的距离，高度超出车辆标签安装高度50-100CM、�/span>

B、读卡器角度调整：读卡器与通道中心线夹角在15-20度为宜、�br>C、读卡器信号强弱调整：将标签置于距触发线圈外�?-2米，触发线圈后，调整SW2和SW3，使标签在通道横向范围可被读取为宜，以防信号过强造成对设备的干扰、�br>5、读卡器状态指示灯工作说明
1、读卡器上电后，红色LED指示灯常亮，随之蓝色LED灯闪烁以显视读卡器地址码：如闪烁两次，表示地址码为2。完成后读卡器进入正常工作状态，当读卡区内的卡片被读取时，红蓝指示灯会交替工作，同时伴有蜂鸣声，非读卡状态时，红色指示灯常亮、�br>三、远距离电子标签 H001

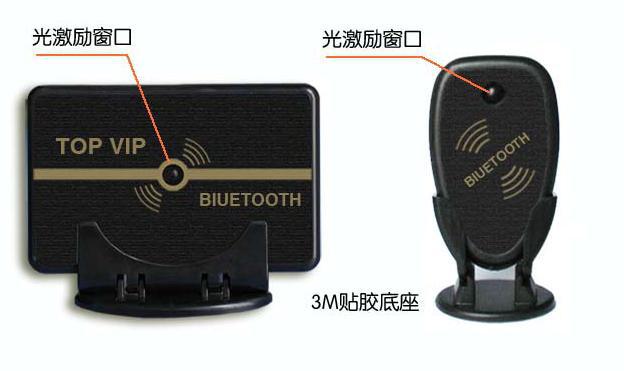

1、技术参�?br> 远距离电子标签以TDMA通信协议为基础,采用红外与无线相结合的技术特点研制成功的一款远距离电子标签，可做成复合IC/ID卡，适用于一卡通、�br>

� 产品名称：蓝牙远距离占�br>� 产品型号：GB-H001
� 工作频率�?33HZ
� � 源：内置铝电池，可使�?年以上，（可更换电池（�br>� 读卡距离�?-20籲�br>� 尺寸规格�?8��55��8mm
� 工作温度�?20℃～ 60ℂ�br>� 工作湿度�?%� 95%

� 内置卡片：EM或Mifare
� 可接成EM、MIFARE卡，实现一卡通功胼�br>� 复合卡片，统一卡号，方便发占�br>� 在卡片中电池用完时，可用自带的远距离卡进行刷占�/span>

2、远距离电子标签工作原理

3、远距离电子标签安装方法

四、异常处琅�br>1：电源指示灯亮但不读卡：
A、卡片没有对准读卡器，或卡片不在读卡匹�br>B、读卡器没有被触发（设置为触发读卡时（�/span>

C、卡片内电池电量低或损坏
D、读卡器或卡处红个窗口有遮挡�?br>E、读卡器死机，需重启
2：读卡断断续�?br>A、卡片处在读卡边缘或卡片光激励窗口没有对准读卡器
B、有同频率干扰源
C、有多张卡片同是读卡
3：读卡器读卡但无数据输出
A、通信线路故障
B、通迅设置不匹酌�/span>
