HC-205常州惠测开关量采集模块模拟量采集模坖�/h1>

起批量（�?/span>（�/th>	价格
1-49	� 10.00
50-299	� 5.00
>300	� 3.00

• 供货总量�?/li>
• � � �?/span>江苏 常州
• 联系人：杜昌先生(销售部经理)

添加收藏

供应商信�?/p>

武进区湖塘华测电子厂

主营产品９�/span>
电力监控仪表电流变送器电压变送器频率变送器三相电表液晶显示�?/a>电量模块工控模块

进入商铺 | >收藏企业

HC-205常州惠测开关量采集模块模拟量采集模块的详细描述９�/h5>

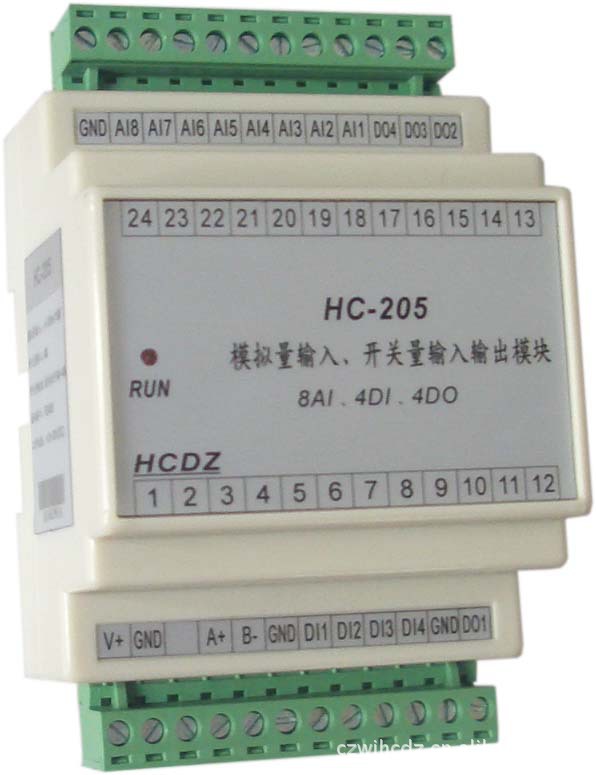

HC-205模拟量输入、开关量输入输出模块

目录

1.1�?/span>简今�/span>

模块可实�?路模拟量输入测量�?路开关量输入监测�?路开关量输出控制（三极管集电极开路输出）。通讯接口�?路RS-485口，MODBUS-RTU通讯协议。DC10�?0V电源供电、�/span>

模块可应用于各种工业自动化测量与控制系统中。可测量压力、温度、电量等变送器输出�?�?0mA�?�?V信号。开关量输出可控制继电器或指示灯输出，开关的状态信号可通过开关量输入返回到主机，开关量输入带计数功能，可作为脉冲计数输入、�/span>

1.2�?/span>功能特点

采集8路模拟量输入�?/4�?0mA�?�?V�?�?0V可选；采用16位AD采集处理，测量精度高

通信规约采用标准Modbus-RTU方式，兼容性好，方便编稊�/span>

�?/span>ESD保护电路皃�/span>通信接口

宽工作电压DC10�?0V，并具防接反保护功能

采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证�?nbsp;靠�?/span>

4无源空触点输�?/span>41.2.8.可配置实时数据更新周期，方便应用于各种模拟量测量要求

带LED指示工作状态，便于现场安装调试

35mm

1.3�?/span>技术参�?/span>

1.3.18路模拟量输入

1)输入信号：直流；

2)输入量程�?0mA�?V�?0V等可选；

3)数据更新周期�?.12S�?.4S可配置；

4)过载能力�?.2倍量程可持续；瞬�?1mS；当模块检测到各通道�?�?的跳变时计数值加1；每一路最大计数�?字节：FFFFFFFFH、�/span>

1.3.3开关量输出

遥控输出９�/span>4路，可设置为电平方式或脉冲方式输出；

通讯接口

1)接口类型�?路RS-485通讯接口

2)通讯规约：MODBUS-RTU标准规约

3)通讯地址�?�?47可设�?/span>

4)数据格式：可软件设置＋�/span>

5)通讯速率：可设置1200�?400�?800�?600�?9200�?8400Bps：�/span>

1.3.5测量精度�?plusmn;0.2%FS：�/span>

隔离：不隔离，所有信号共GND：�/span>

电源

DC+10工作环境

工作温度�?20�?70℃；存放温度�?40�?85℃；

相对湿度�?�?5%，无结露（在40℃下）；

海拔高度�?�?000米；

环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所：�/span>

温度漂移�?le;100ppm/℃；

安装方式�?5mm标准DIN导轨

�?.1B� 外形尺寸图（单位：mm（�/span>

接线９�/font>

2.2�?/span>端子定义

1	V+	电源止�/font>	24	GND	模拟量输入公共地
2	GND	电源�?/font>	23	AI8	�?路模拟量输入正端
3	NC	穹�/font>	22	AI7	�?路模拟量输入正端
4	A+	数据正端	21	AI6	�?路模拟量输入正端
5	B-	数据负端	20	AI5	�?路模拟量输入正端
6	GND	通讯�?/font>	19	AI4	�?路模拟量输入正端
7	DI1	�?路开关量输入	18	AI3	�?路模拟量输入正端
8	DI2	�?路开关量输入	17	AI2	�?路模拟量输入正端
9	DI3	�?路开关量输入	16	AI1	�?路模拟量输入正端
10	DI4	�?路开关量输入	15	DO4	�?路开关量输出
11	DO1	�?路开关量输出	14	DO3	�?路开关量输出
12	GND	开关量公共�?/font>	13	DO2	�?路开关量输出

2.4�?/span>应用说明

请根据产品规格型号，参照以上图示正确接线。接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试、�/font>

接通电源后�?ldquo;RUN��运行指示灯会根据设置的数据更新速率同步闪烁、�/font>

产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格�?ldquo;n,8,1��、数据更新速率�?20ms：�/font>

可通过我们提供的HC系列产品测试软件来更改设置产品参数及产品的一般性测试、�/font>

RS-485主机一般只有RS-232接口，此时可通过RS-232/RS-485转换器后连接485网络；建议使用带隔离型的485转换器，以提高系统的可靠性；

一条总线上所有设备的A+端并接，B-端并接，不可接反�?85的信号地GND端应短接在一起，并在主机处单点接地、�/font>

网络一般允许最多将32个节点设备并联，超过32个的系统则需使用485中继器进行扩展；

的通讯线应使用屏蔽双绞线，屏蔽层应单端接地�?85的通讯距离可达1200米，当一条总线上连接的RS485设备很多，或者使用波特率较高时通讯距离就会相应缩短，此时可使用485中继器进行扩展、�/span>

组网有多种拓扑结构，一般采用线型连接，即从上位主机开始自近及远将多台设备一个接一个连入网络。在最远端可接120�?00��/0.25瓦的终端匹配电阻（需视具体的通讯质量确定，即通讯很好时可不必安装）、�/span>

实时数据更新周期９�/span>

可自行设置，间隔丹�/span>：�/span>数据更新周期越长，数据的稳定性越好，一般建议使�?.6�?.2S：�/span>

常州惠测电子有限公司坐落于历史悠久的江南历史文化名城--常州，是一家由电测控，工业自动化领域高尖技术人员组成的专业公司。常州惠测专业从事生产电力系统、工业自动化系统配套产品的高新技术企业；集产品开发、生产、销售于一体、�/font>

公司具有二十余年的电测控，工控产品开发经验，产品涉及电力、通信、智能楼宇、智能交通、节能环保、油田物联网、煤矿自动化、工业自动化、农业和环保等领域，成功工程案例包括发电机组控制、移动基站能耗监测、机房动环监控，数据中心监控、抽油机远程监控，工厂自动化、城市节水、水资源监控、配电自动化、能耗监测能源管理、节约型校园、矿用风机监控系统、工业炉用电监控、工矿企业智能配电监控，智能配电柜等行业、�/font>

公司不断加强与大专院校、科研院所的联合及合作技术开发，与南京航空航天大学、南京邮电大学等院校、中科院研究所等建立了合作开发项目，并与多家国内、外知名企业与公司建立了长期合作关系、�/font>

　常州惠测主要致力于自主知识产权的HC系列多功能电表，电力监控仪，谐波电表、HC-3系列电量采集模块、工业IO模块、高精度电量变送器及信号隔离器配电器等相关产品的研发和生产。　
