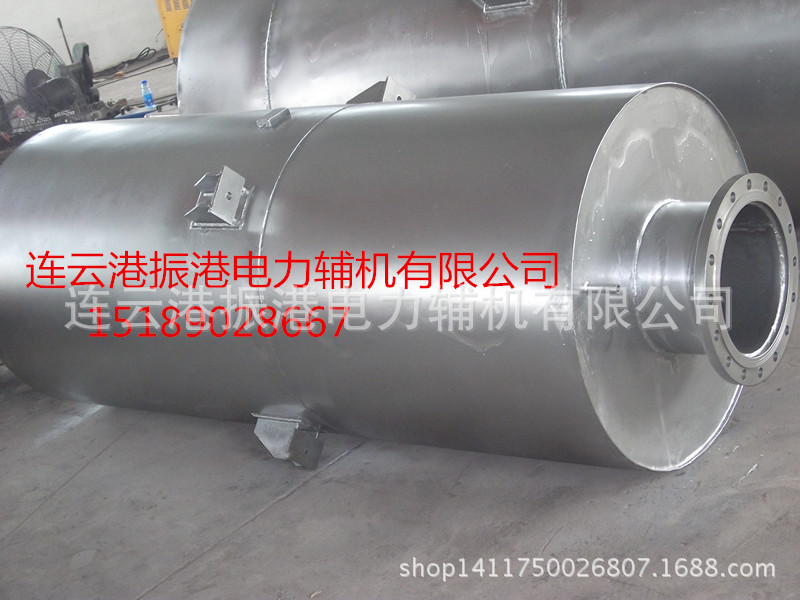

一、用途及产品特点９br>蒸汽锅炉等有关热力设备的蒸汽排放所发出的噪声，远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值（见附录一、二）。为此，本厂生产了实用新型蒸汽消声器系列产品，主要使用与发电、化工、冶金、纺织等工业部门中的锅炉汽轮机等热力设备蒸汽排放的有效消声、br>本系列排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、重量轻及安装方便的优点。根据用途的不同，本厂生产了如下几种形式９br>1、锅炉点火排汽消声器（TB）型
为抑制高压汽流排放噪声，当前世界上已具有多种形式的的消声器，其原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本新型结构的消声器克服了上述缺点、br>本型排汽消声器系综合了最合理的消声原理所设计。高压蒸汽在排汽消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所是设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达36?2分贝、br>2、蒸汽安全门消声器（TA型）
重所周知，对于锅炉等热力装置的安全门，其排汽即应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段应不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声效果差的原因。本实用新型用于安全门的消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声机理，达到了理想的消声效果、br>3、低压蒸汽消声器（TD型）
各工矿企业使用着大量01.3MPa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本厂针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮几系列及其它系列产品，可满足用户的要求、br>上述排汽消声器其消声效果能满足《工业企业噪声卫生标准》的要求，已在国内获得了广泛的应用、br>用于N3型汽轮机?0T/H低压锅炉过热器蒸汽排放。锅炉压?3at，蒸发两20T/H、排汽量10T/H、br>二、产品系列及外形尺寸
1、锅炉点火排汽消声器（TB系列、过热蒸汽用（/span>
|
型号
|
类别
|
外形尺寸
|
底座螺孔
|
接管规格
|
配套汽轮机型叶/span>
|
|
总长
|
外壳高度
|
壳体外径
|
孔距
|
孔径
|
孔数
|
|
L
|
L1
|
D
|
b
|
d1
|
n
|
d 0
|
|
TB-39-35/15( )
|
中压
|
1556
|
1356
|
460
|
322
|
20
|
4
|
57 3.5
|
N6
|
|
TB-39-65/25( )
|
1848
|
1648
|
560
|
392
|
20
|
4
|
76 4
|
N12
|
|
TB-39-100/35( )
|
1818
|
1618
|
675
|
472
|
20
|
4
|
108 4.5
|
N20
|
|
TB-39-130/40( )
|
1890
|
1690
|
675
|
472
|
20
|
4
|
108 4.5
|
N25
|
|
TB-54-35/10( )
|
次高厊/span>
|
1296
|
1096
|
460
|
322
|
20
|
4
|
57 3.5
|
N6
|
|
TB-54-72/25( )
|
1564
|
1364
|
560
|
392
|
20
|
4
|
76 5
|
N12
|
|
TB-100-130/40( )
|
1854
|
1654
|
675
|
472
|
20
|
4
|
108 4.5
|
N25
|
|
TB-100-130/65( )
|
高压
|
2142
|
1942
|
675
|
472
|
23
|
4
|
108 4.5
|
N25
|
|
TB-100-220/60( )
|
2142
|
1942
|
675
|
472
|
23
|
4
|
133 10
|
N50
|
|
TB-100-220/85( )
|
2466
|
2266
|
675
|
472
|
23
|
4
|
133 10
|
N50
|
|
TB-100--410/100( )
|
5646
|
2446
|
675
|
472
|
23
|
4
|
159 10
|
N100
|
|
TB-140- ( )
|
超高厊/span>
|
2358
|
2158
|
675
|
472
|
23
|
4
|
133 16
|
|
|
TB-140-670/200( )
|
2854
|
2654
|
805
|
565
|
27
|
4
|
233 16
|
N200
|
|
TB-170-1000/200( )
|
亚临畋/span>
|
3100
|
2900
|
805
|
565
|
27
|
4
|
133 18
|
N300
|
|
TB-28/510-610/40( )
|
再热器出叢/span>
|
1854
|
1654
|
675
|
472
|
20
|
4
|
133 10
|
N200
|
|
TB-39-555-1000/100( )
|
2646
|
2446
|
675
|
472
|
27
|
4
|
168 8
|
N300
|
2 、锅炉消声器 TA 系列、过热蒸汽用?nbsp;
|
型号
|
类别
|
外形尺寸
|
底座螺孔
|
接管规格
|
配套汽轮机型叶/span>
|
|
总长
|
外壳高度
|
壳体外径
|
孔距
|
孔径
|
孔数
|
|
L
|
L1
|
D
|
b
|
d1
|
n
|
d 0
|
|
TA-39-65/15( )
|
中压
|
1334
|
1334
|
380
|
272
|
20
|
20
|
89 5
|
N12
|
|
TA-54-75/25( )
|
次高厊/span>
|
1686
|
1486
|
440
|
314
|
20
|
20
|
108 5
|
N12
|
|
TA-100-130/80( )
|
高压
|
2610
|
2360
|
673
|
474
|
23
|
23
|
159 5
|
N25
|
|
TA-100-220/85( )
|
2610
|
2360
|
673
|
474
|
23
|
23
|
219 6
|
N50
|
|
TA-100-220/125( )
|
2234
|
1984
|
825
|
579
|
23
|
23
|
273 7
|
N50
|
|
TA-100-410/70( )
|
2076
|
1876
|
685
|
483
|
23
|
23
|
273 7
|
N100
|
|
TA-140-420/100( )
|
超高厊/span>
|
2270
|
2020
|
825
|
579
|
23
|
23
|
273 7
|
N125
|
|
TA-140-670/100( )
|
2270
|
2020
|
825
|
579
|
23
|
23
|
219 8
|
N200
|
|
TA-140-670/200( )
|
2455
|
2205
|
1160
|
810
|
27
|
27
|
273 8
|
N200
|
|
TA-170-1000/280( )
|
亚临畋/span>
|
2960
|
2710
|
1310
|
914
|
27
|
27
|
273 14
|
N300
|
|
TA-28/510-670/100( )
|
再热器出叢/span>
|
2054
|
1804
|
785
|
552
|
23
|
23
|
325 13
|
N200
|
|
TA-28/510-670/100( )
|
2344
|
2094
|
935
|
655
|
27
|
27
|
325 18
|
N300
|
3 、锅炉汽包安全门 排汽消声器（ TA 系列、饱和蒸汽用?nbsp;
|
型号
|
类别
|
外形尺寸
|
底座螺孔
|
接管规格
|
配套汽轮机型叶/span>
|
|
总长
|
外壳高度
|
壳体外径
|
孔距
|
孔径
|
孔数
|
|
L
|
L1
|
D
|
b
|
d1
|
4
|
d 0
|
|
TA-39-65/15( )
|
中压
|
1334
|
1334
|
380
|
272
|
20
|
4
|
89 5
|
N12
|
|
TA-54-75/25( )
|
次高厊/span>
|
1686
|
1486
|
440
|
314
|
20
|
4
|
108 5
|
N12
|
|
TA-100-130/80( )
|
高压
|
2510
|
2260
|
673
|
474
|
23
|
4
|
159 5
|
N25
|
|
TA-100-220/85( )
|
2510
|
2260
|
376
|
474
|
23
|
4
|
219 5
|
N50
|
|
TA-100-220/125( )
|
2084
|
1834
|
825
|
579
|
23
|
4
|
273 7
|
N50
|
|
TA-100-410/70( )
|
1976
|
1776
|
685
|
483
|
23
|
4
|
273 7
|
N100
|
|
TA-140-420/100( )
|
超高厊/span>
|
2120
|
1870
|
825
|
579
|
23
|
4
|
273 7
|
N125
|
|
TA-140-670/100( )
|
2120
|
1870
|
825
|
579
|
23
|
4
|
219 6
|
N200
|
|
TA-140-670/200( )
|
2305
|
2055
|
1160
|
810
|
27
|
4
|
273 7
|
N200
|
|
TA-170-1000/280( )
|
亚临畋/span>
|
2810
|
2560
|
1310
|
914
|
27
|
4
|
273 7
|
N300
|
|
TA-32/336-670/200( )
|
再热器出叢/span>
|
2160
|
1910
|
985
|
690
|
27
|
4
|
426 7
|
N200
|
|
TA-39/336-1000/200( )
|
|
