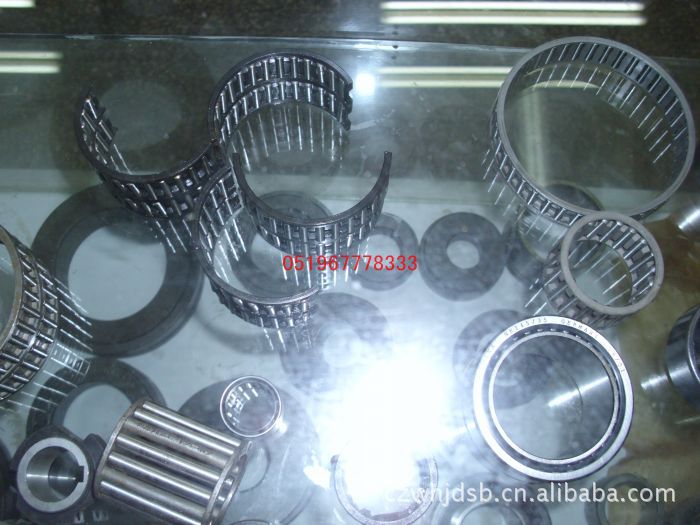

滚针轴承K25X32X25K28X33X27K29X35X23K30X35X16K30X35X20

冲压外圈滚针轴承是用薄钢板精密冲压而形成的，剖面高度极小，且具有较大负荷容量，特别适用于要求经济性的大批量产品、�/span>

该类滚针轴承的外圈与轴承箱采用静配合，不需要轴向固定装置。即使在高速大负荷条件下，也能充分保持轴承功能。另外，因贮脂容积大，可长期不加润滑脂、�/span>

冲压外圈滚针轴承:

DH-冲压外圈滚针轴承由薄壁冲压外圈、保持架和成组滚针组成。与穿孔形冲压外圈滚针轴承相比，封口型轴承的一端为密封式，适用于轴端且可承受小的轴向游动力、�/span>

满针型冲压外圈滚针轴找�

这种轴承有延伸至外圈滚道面全宽的满滚针组成，因此，它可以承受高负荷，并且非常适用摇摆动作的低速及中速情况下。因润滑脂在出厂前已经预装在轴承内，所以一旦装配完成即可使用、�/span>

安装:

将薄钢板冲压成形的冲压外圈滚针轴承的外圈须在压入轴承箱之后方能得到正确的形状与尺寸精度。因此轴承箱的尺寸精度及形状直接影响到轴承的内切圆，故必须对轴承箱孔尺寸及形状予以充分重视、�/span>

安装该类轴承时，采用如图所示的压装芯轴较为方便。组装时务须用工具顶住轴承的代号打印侧压入，不得用榔头直接敲打。芯轴尺寸按下列要求制作９�/span>

A=D-(.2-0.3)mm

B=Fw-(0-0.025)mm

冲压外圈滚针轴承的检�?

关于该类滚针轴承的尺寸检查，因其外圈壁薄，淬火后会产生变形，故测量单个轴承是没有什么意义的，即：此类滚针轴承须安装到按照推荐允许公差加工的轴承箱之后，方能得到功能上极为重要的内切圆及圆度。因此，采用下述方法检查、�/span>

压入表所示的有刚性的基准环规内（壁厚大于等于20mm（�/span>

采用塞规或锥度规检查内切圆是否在规定的范围内、�/span>
