风冷螺杆冷水机组，冷风热泵冷水机组，克莱门特风冷冷水机组的详细描述：

1、概�?/span>

LSBLG(R)F系列风冷螺杆冷（热）水机组（包括外购件）的设计、制造、检验、测试和包装等严格遵循如下标凅�/span>:

GB/T 18430.1-2007《蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》；

GB/T 10870-2001《容积式和离心式冷水（热泵）机组性能试验方法《�/span>

JB 8654-1997《容积式和离心式冷水（热泵）机组安全要求《�/span>

JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器》；

JB/T 4750-2003《制冷装置用压力容器》；

JB/T 7659.5-1995《氟里昂制冷装置用翅片式换热器》；

JB/T 6906-93《喷油螺杆式单机制冷压缩机《�/span>

确保机组提供高质量的运行状态、高度的可靠性和优良的适应性、�/span>

以下表格归纳了它的主要特点：

结构特点９�/span>

新颖的结构设计：

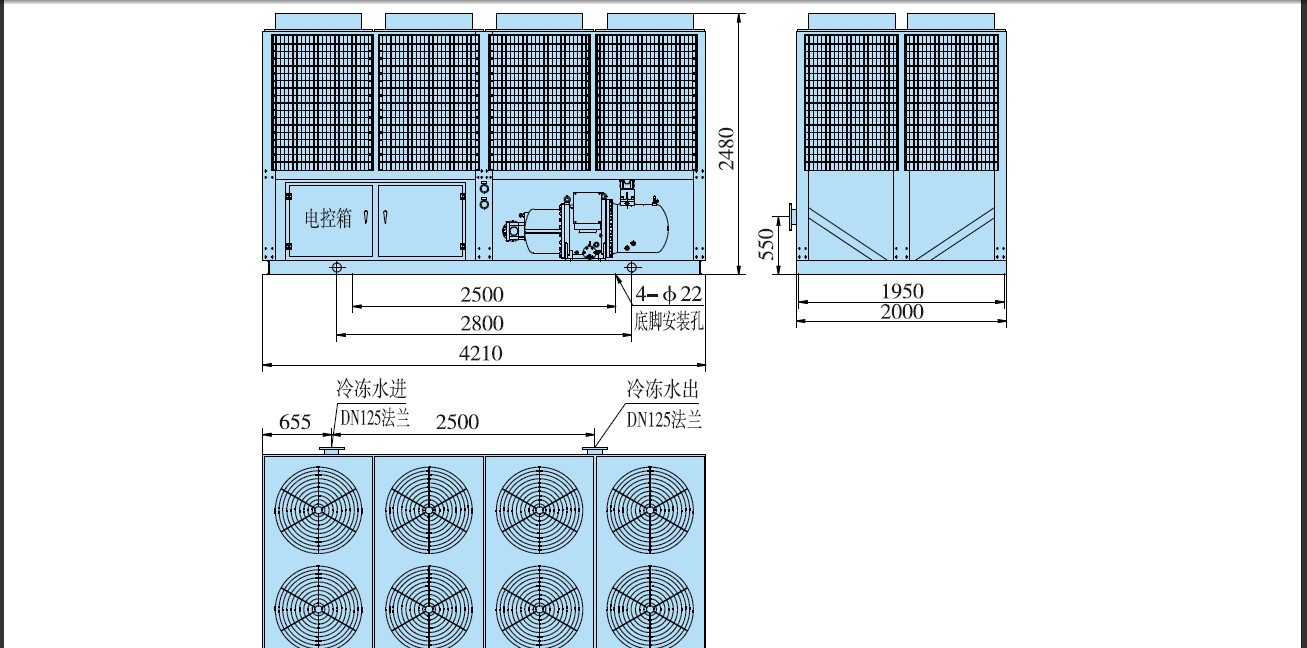

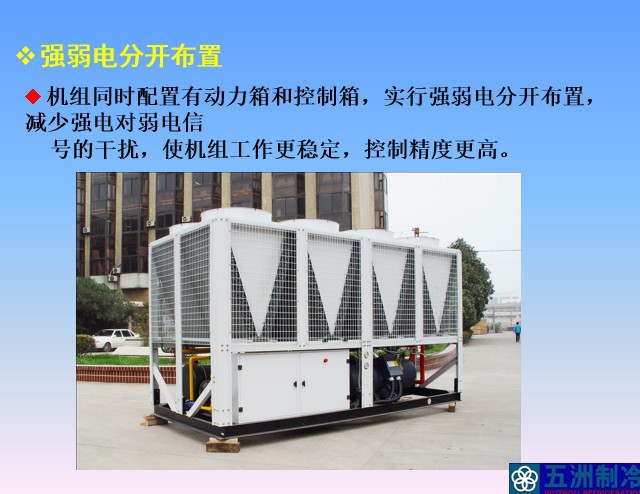

新颖的结构设计：机组分上、下两层，上层为翅片式换热器及轴流风机，下层为压缩机、干式蒸发器、电控柜及其它冷配件。为保证有效的通风及防护，上层各面装有铅丝隔栅网。将淋水盘改成积水槽，既保证机组内部不出现凝露水的滴漏现象，又简捷不挡风道；大量采用折弯件，经全处理喷粉，保证机组耐腐蚀：�/span>

运行的经济性：根据负荷的变化情况自动加卸载，使输出冷量与所需冷量最佳匹配，整个能量调节过程中，机组都是按所需冷负荷在最大效率工况下运行、�/span>

灵活性：由于单台机组的体积小、重量轻，因此安装、运输、吊装方便，特别对承重有特殊要求的情况下，机组可分开摆放以利于分散载荷、�/span>

使用的可靠性：各模块单元相对独立，相互之间又具有完全的兼容�?/span>。任何一个模块单元发生异常情况都不会影响其他模块单元的正常运行，电脑会在某一模块单元发生故障时，发出报警信号并指令其他备用状态的模块单元接替其运行，保证机组的制冷量维持相对稳定。控制系统自�?/span>对各压缩机的运行时间进行记录统计，使各压缩机实行均衡磨损运行，延长整机的使用寿命、�/span>

维护保养方便９�/span>当对某一模块单元进行维护保养（包括氟路系统和水路系统）时，并不影响其它模块单元的正常使用、�/span>

冲击电流小：各压缩机启动时，由微电脑控制器控制逐台步进起动，并采用Y-△转换，降低了电网的冲击电流值，使电网负荷降低，降低了电器装置容量、�/span>

选用V型翅片换热器使机组更有利于提高季节能效比９�/span>

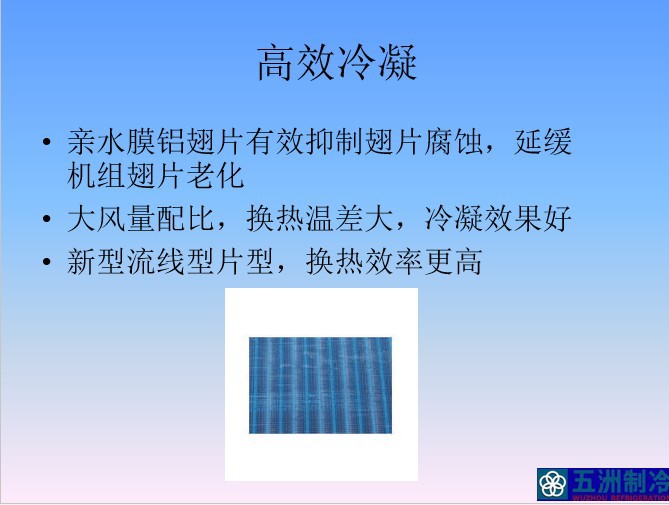

空气侧换热器采用高效内螺纹铜管与波纹强化铝翅片经机械涨管而成，具有效率高等特点。空气侧换热器采用加大型设计，加大传热面积，降低传热温差，使机组可适用于夏孢�/span>43ℂ�/span>高温工况下正常制冷、�/span>

所有翅片式换热器的制作及试验严格执衋�/span>JB/T 7659.5-1995《氟里昂制冷装置用翅片式换热器《�/span>标准，确保其安全性和可靠性、�/span>冷凝器安装完毕后经气压试验，其试验压力为2.9Mpa、�/span>

通常V型翅片换热器内布置两台轴流风机，通过控制风机的启停数量，使系统高压恒定在某一最佳范围，以提高机组季节能效比＇�/span>SEER）、�/span>

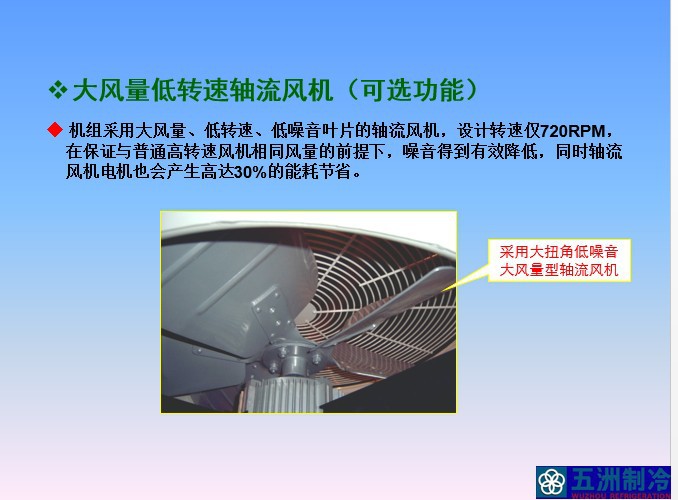

冷凝风机为直接传动垂直安装式轴流风机，选用捷克CIE��斯耐美��全进口产品，该风机是一个传统内转子电机，技术来源于欧洲，电机采用密封式双金属过热保护器，最高环境温度可高达绝缘等级F级；叶片为镰刀翼型压铸铝叶片、�/span>

在机组的操作面上布置压缩机使维护保养更方便：

归�/span>多台机组安装在一起时，可方便检修、�/span>

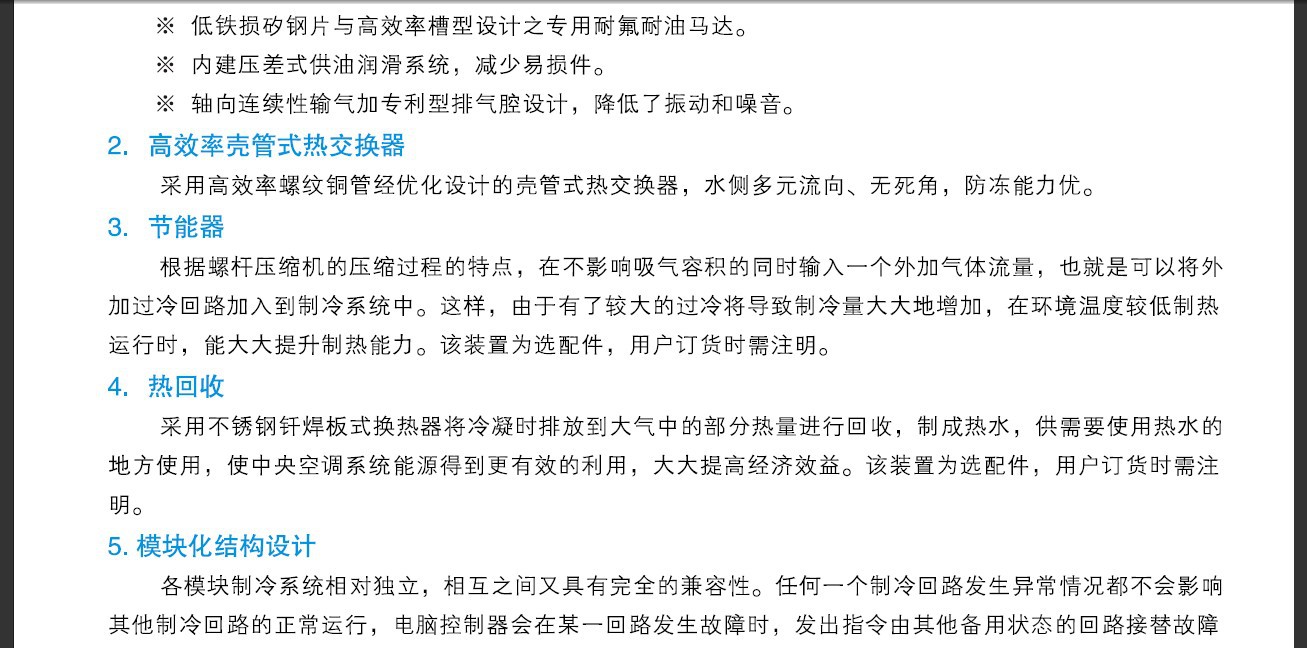

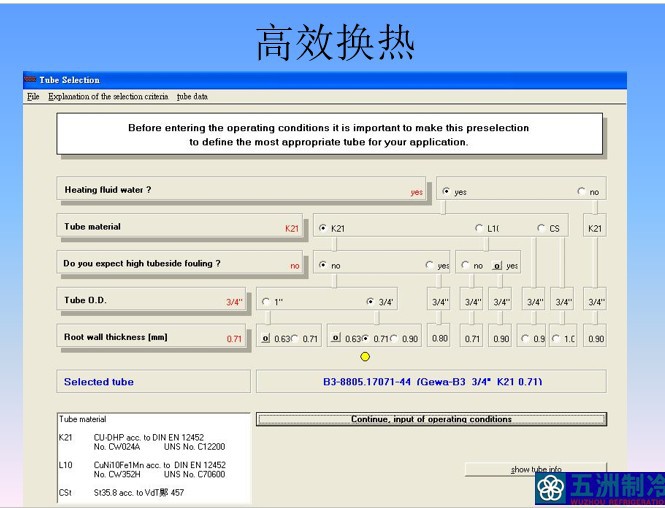

用高效螺纹管壳管式换热器代替板式换热器使运行更可靠；

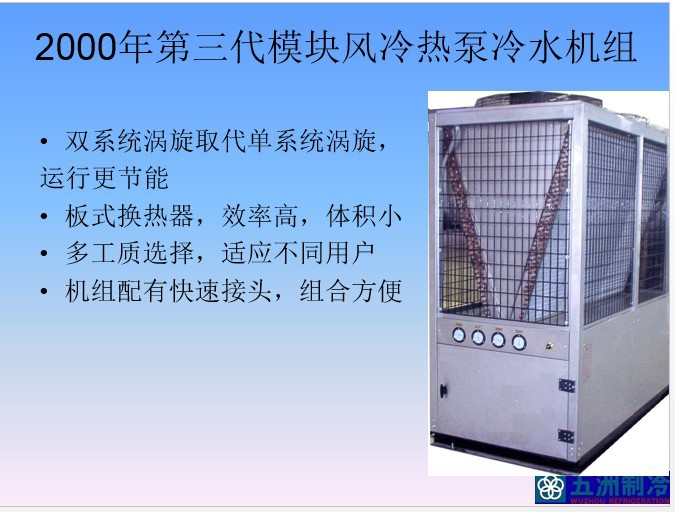

本公司前几代产品使用的是板式换热器，由于它对水质有较高的要求，无法维修，一旦损坏，会造成整个制冷系统的瘫痪。本公司使用的新一代产品采用高效螺纹管壳管式换热器，通过优化设计，水侧多元流向、无死角，由于机组的体积取决于风冷换热器的大小，使用壳管式换热器代替板式换热器，并不影响机组的体积大小。但其可维护性、抗冻结性、抗堵塞性、安全性（内部无焊点）、分液均匀性等远远优于板式换热器、�/span>

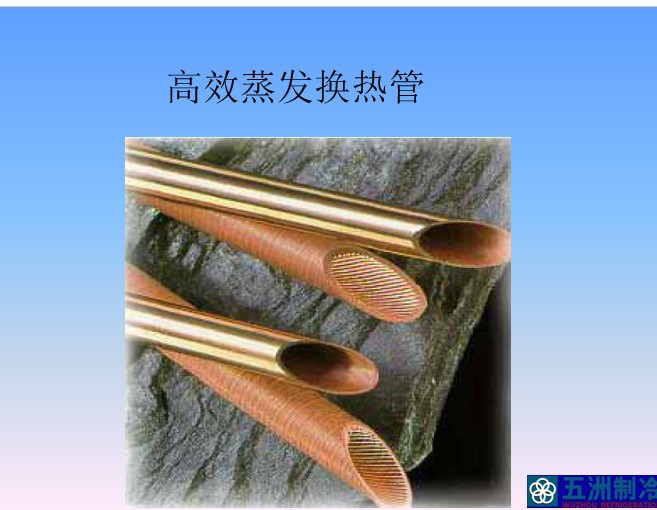

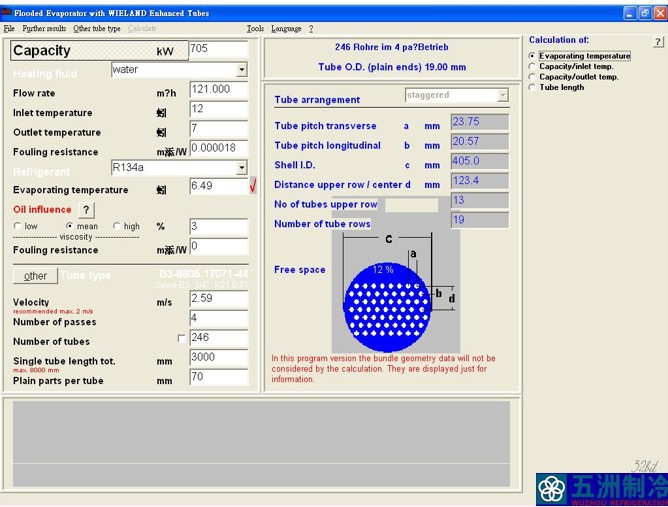

该卧式壳管式蒸发器，采用优质高效换热管，提升换热能力。采用加大换热面积和水侧污垢系数的设讠�/span>,从而降低传热温差、提升机练�/span>COP值和减少水垢对机组性能的影响、�/span>

所有壳管式换热器的制作及试验严格执衋�/span>JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器《�/span>标准，确保其安全性和可靠性。换热器端板及孔板都是由数控中心一体加工成垊�/span>,铜管与端板采用精密滚珠涨管器扩管固定。经1.6Mpa的压力试验，确保机组的密封性、�/span>

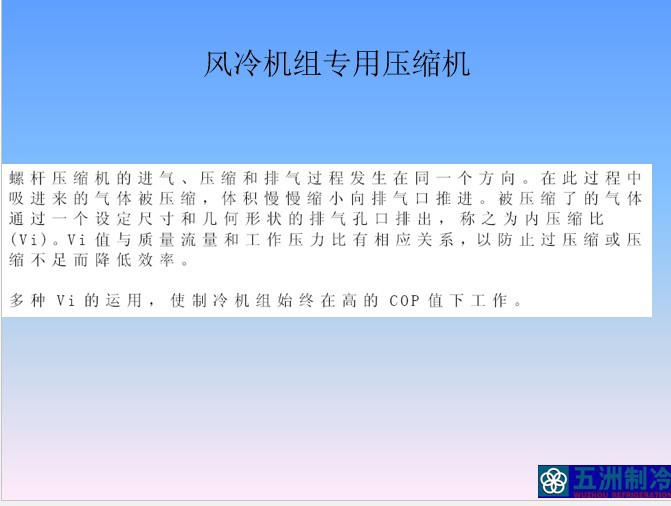

选用知名螺杆式压缩机使机组运行更可靠９�/span>

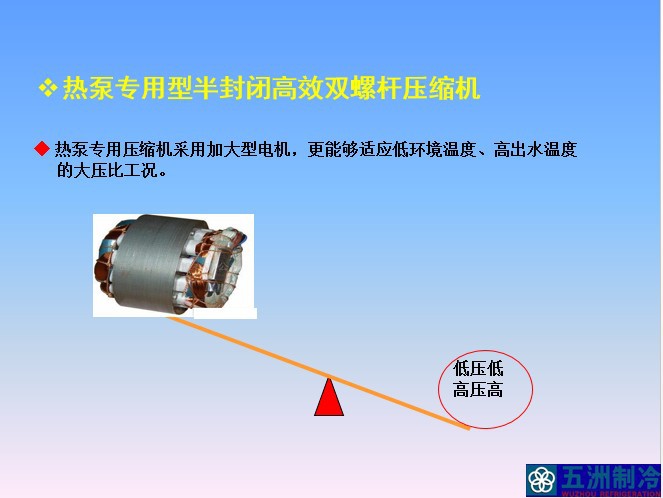

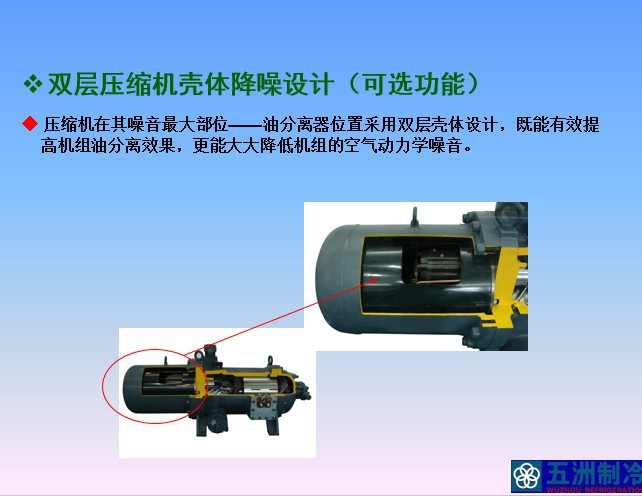

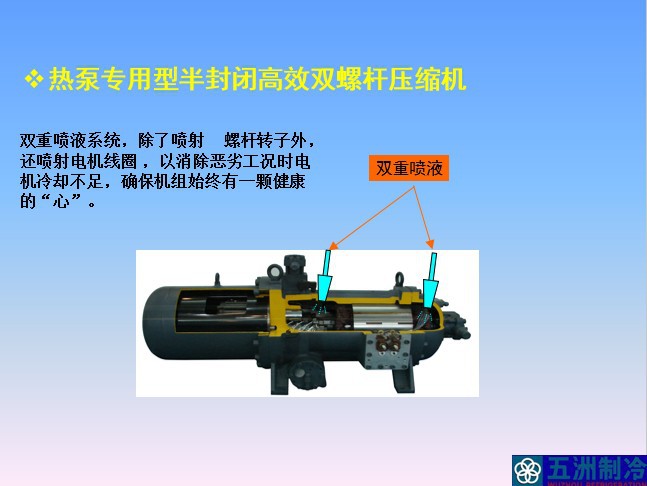

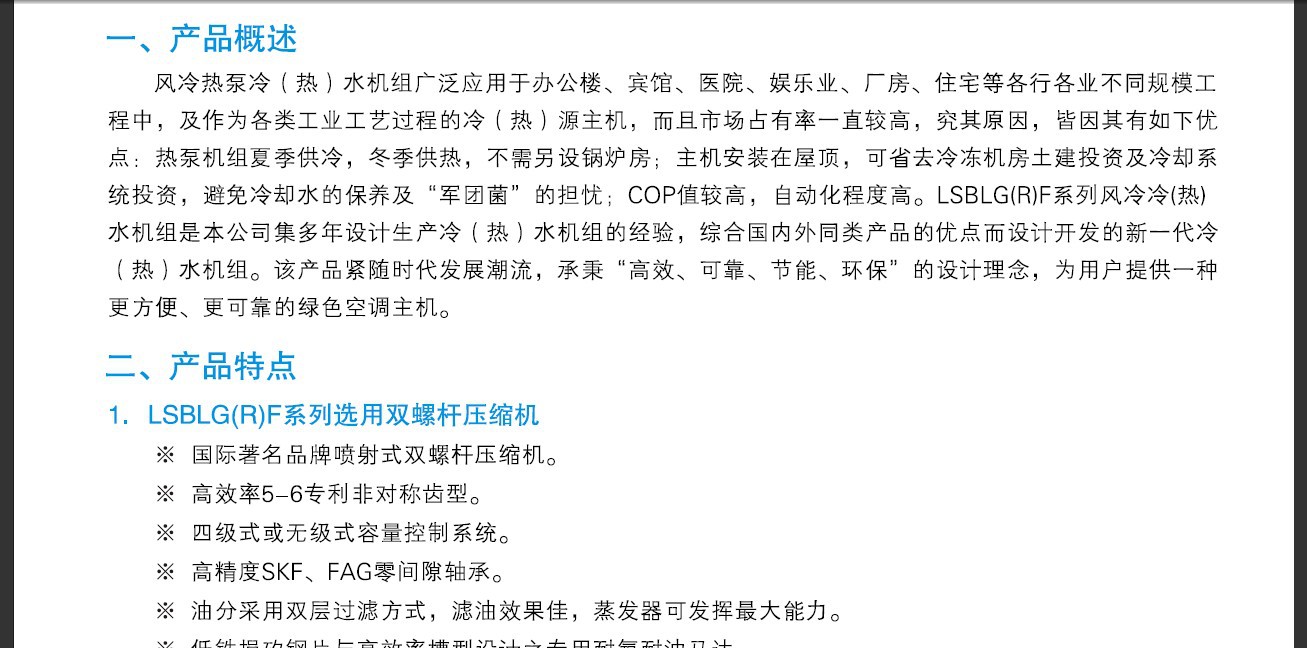

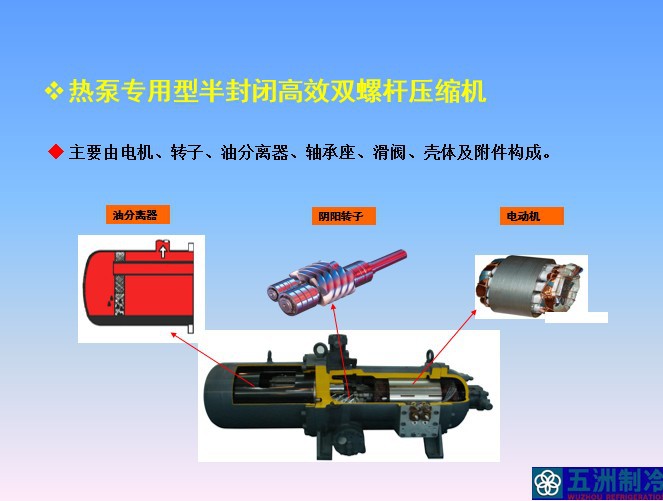

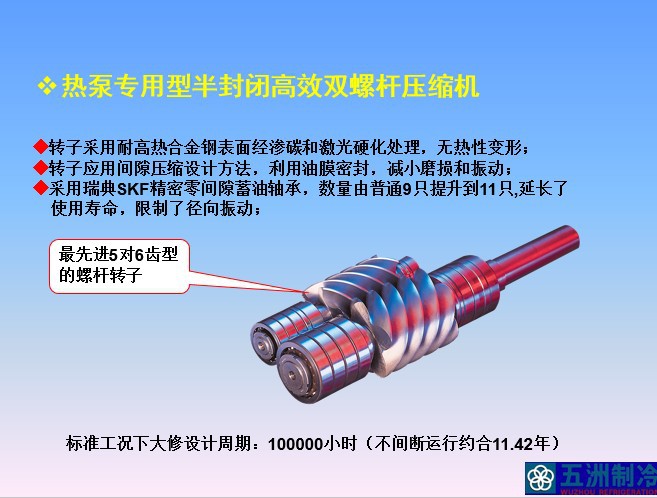

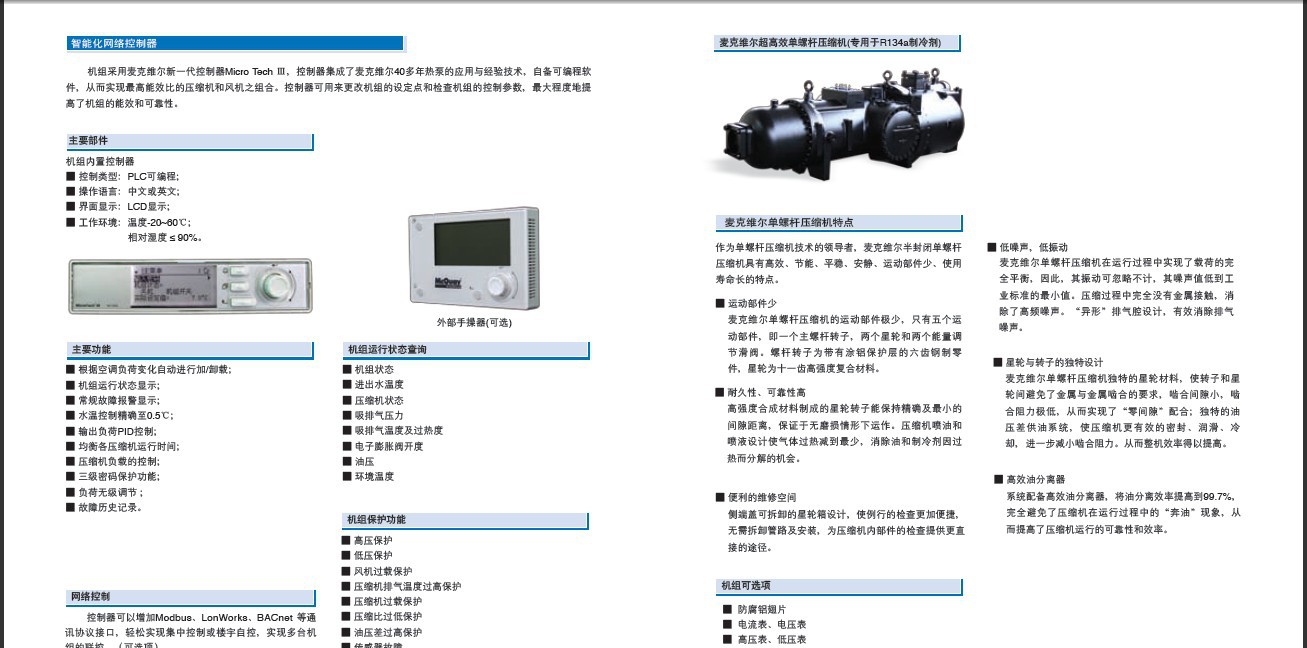

压缩机选用台湾HANBELL的半封闭双螺杆式压缩机，其外壳材质为灰铸铁，螺杆材质为特种钢。外壳设计为螺栓��法兰连接结构，机体内包括阴阳转子、油过滤器、回气过滤器、泄压阀、吸排阀、止回阀、油位视镜、消音装置、油分离器、曲轴箱油加热器及电动机等、�/span>

当排气压力与吸气压力之差大于2.6Mpa时，压缩机泄压阀开启排气，将高压气体直接旁通至低压侧、�/span>

各压缩机设有自动能量控制系统。在全负荷定水流量的条件下，当负荷从全负荷降臲�/span>50%负荷时，其自动能量控制系统能无级控制压缩机的能量控制滑阀，该滑阀所处位置不同，压缩机压缩的气体量就不同，制冷量也相应地变化。另外，还可以对多台压缩机的运行台数进行控制，以方便地做到加卸载快捷自如。自动能量控制系统和机组的初始运行程序编在一起，以便压缩机自动无荷载启动、�/span>

压缩机电动机由润滑油及制冷剂气体冷却，有6个串联链接的PTC热敏电阻埋在电动机绕组中以防止电动机因高温而被烧坏、�/span>3个热敏电阻设置在电动机吸气端，其断路温度丹�/span>100ℂ�/span>，另夕�/span>3个则设置在电动机另一端，断路温度丹�/span>120ℂ�/span>、�/span>

压缩机配置有JTX-A保护模块，这种保护模块具有以下功能：

�?（�span>电动机和排气温度监控

�?（�span>电动机转动方向监�?/span>

�?（�span>电源缺相监控

压缩机接线柱对壳体的绝缘电阻大于2M��，在进行壳体对接线柱的绝缘介电强度试验时应无击穿和闪络、�/span>

压缩机的防护等级丹�/span>IP55，绝缘等级为F级、�/span>

压缩机设有完整的有压润滑油系统，以便在机组启动，运行及期间对所有运转部件润滑、�/span>

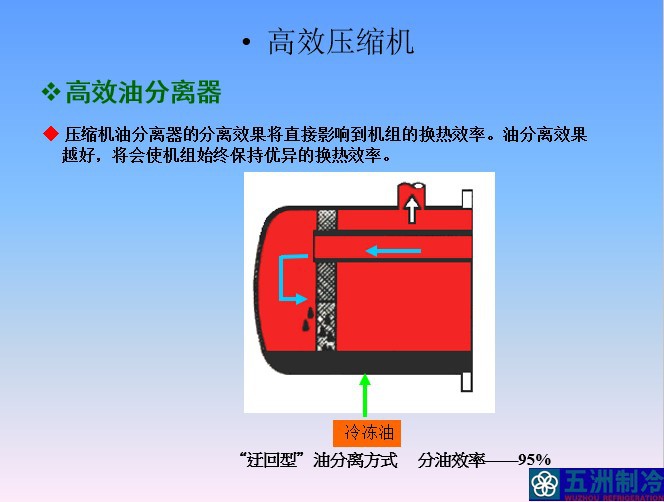

润滑油系统包括油槽加热器、高效油分离器、油槽、油过滤器、油管及其它控制装置、�/span>

机组安装有油槽油位视镜、注油阀、排油阀、油温控制保护装置、油位开关、油压差开关等、�/span>

机组配备有可拆洗的油过滤器，并提供隔离阀，可以在不污染制冷系统的前提下进行拆洗、�/span>

机组配备油加热器及润滑系统的控制、保护电器装置、�/span>

压缩机所有运转部件均有良好的储油功能，无需在机组停止运转时进行强制喷油润滑、�/span>

制冷剂传递系绞�/span>

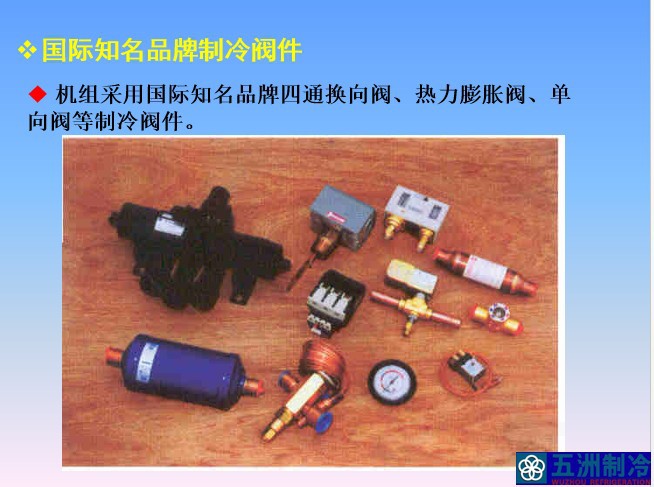

该风冷螺杆冷水机组制冷剂采用R-22制冷工质，在制冷系统管道上设置有电磁阀及储液器，以便在冷水机组压缩机停用或负荷变化时输送和隔离制冷剂、�/span>

储液器的制作及标记严格执衋�/span>JB/T 4750-2003《制冷装置用压力容器》标准，其设计压力与该冷水机组制冷剂侧的设计压力一致、�/span>

控制特点

人性化的微电脑自动控制系统

控制系统的完善与否，直接影响到机组的性能。该机组采用人性化的微电脑自动控制系统，具备以下特点：

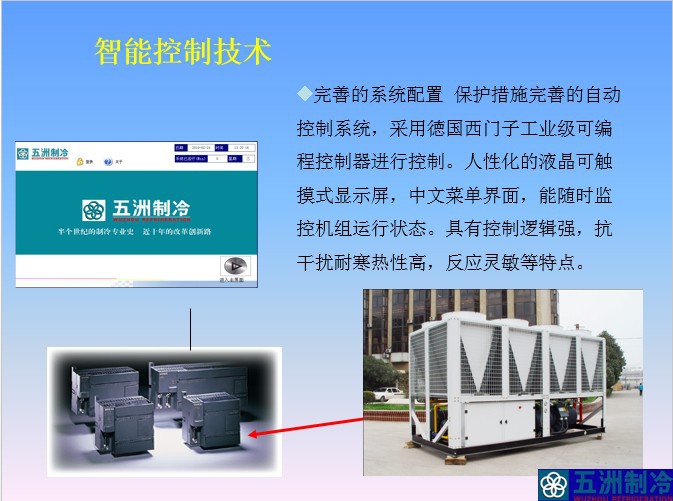

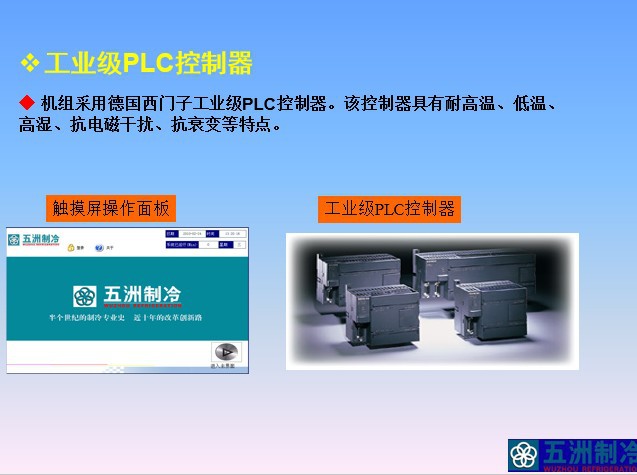

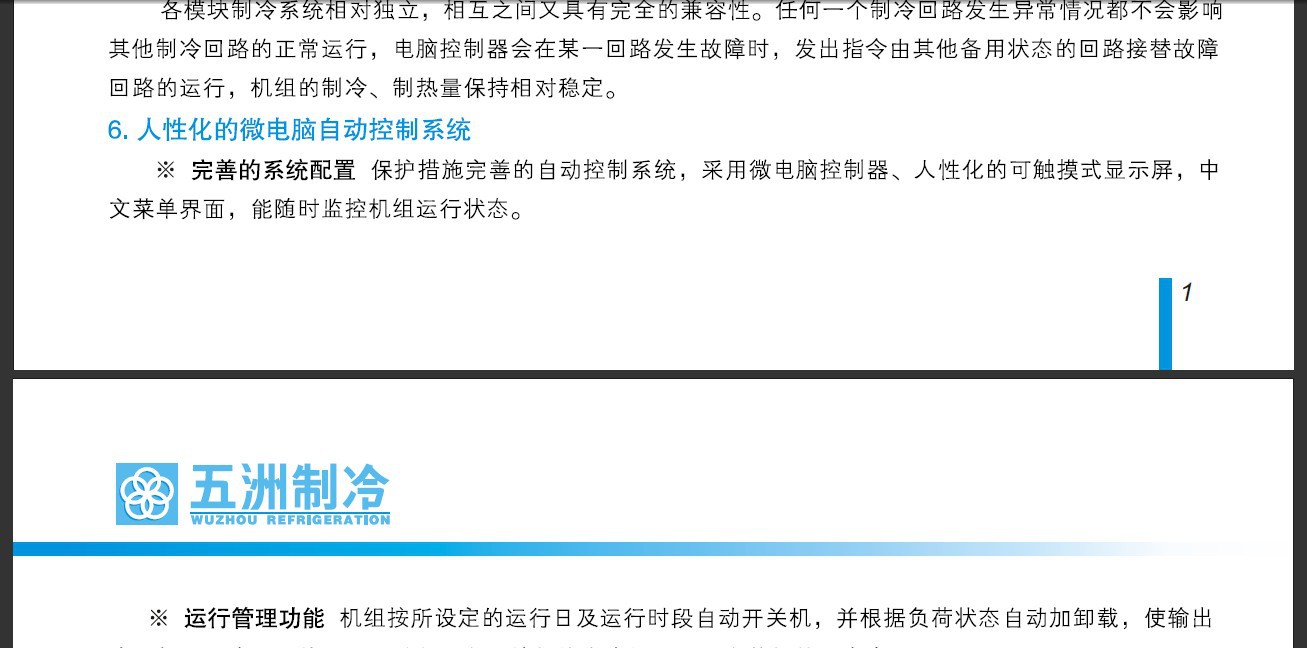

＇�/span>1（�/span>完善的系统配�?/span>保护措施完善的自动控制系统，采用徳国西门孏�/span>工业级可编程控制器进行控制。人性化的液晶可触摸式显示屏，中文菜单界面，能随时监控机组运行状态。具有控制逻辑强，抗干扰耐寒热性高，反应灵敏等特点、�/span>

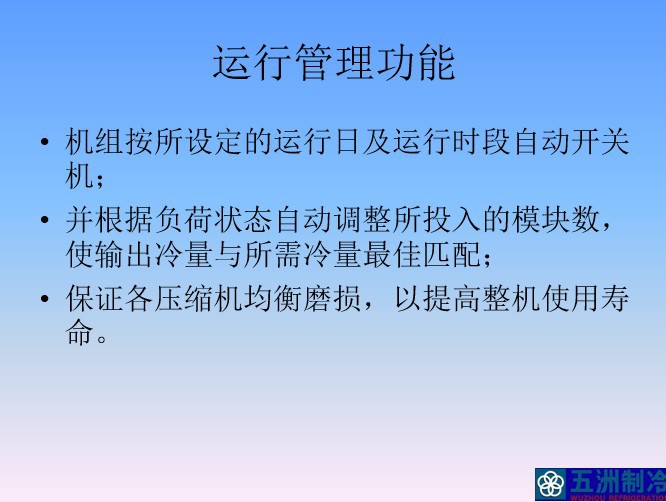

＇�/span>2（�/span>运行管理功能机组按所设定的运行日及运行时段自动开关机，并根据负荷状态自动调整所投入的模块数，使输出冷量与所需冷量最佳匹配，并保证各压缩机均衡磨损，以提高整机使用寿命、�/span>

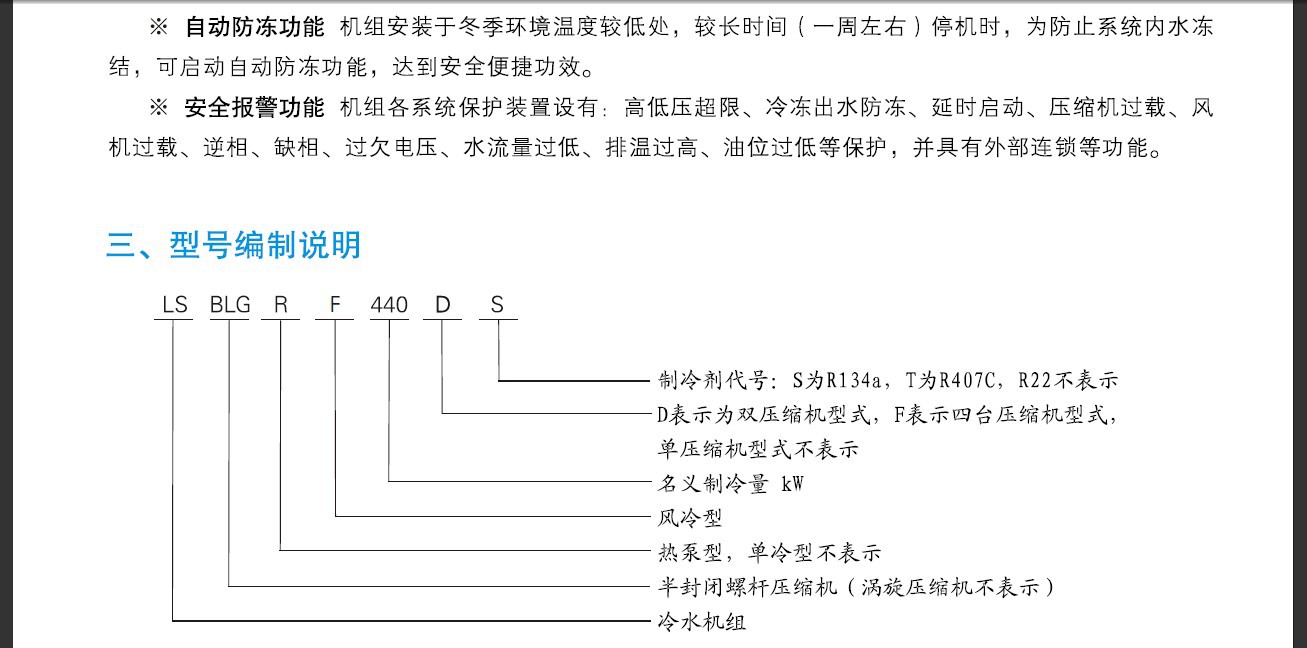

＇�/span>3（�/span>安全报警功能机组各系统保护装置设有：高低压超限、冷冻出水防冻、延时启动、压缩机过载、风机过载、逆相、缺相、过欠电压、水流量过低等保护，并具有外部连锁等功能、�/span>

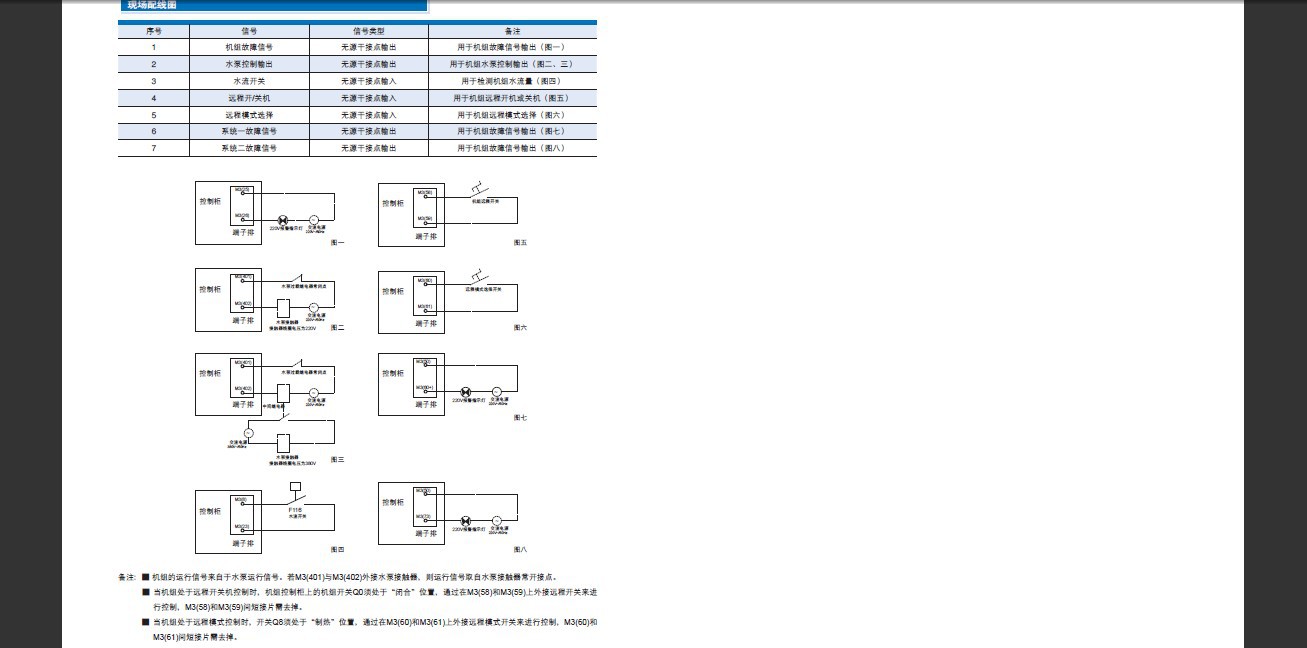

＇�/span>4（�/span>水泵运行控制功能机组设有水泵运行控制输出，用户只须将输出线连接到水泵控制接触器（｝�/span>220V线圈）即可。自动运行时将自动开启水泵、�/span>

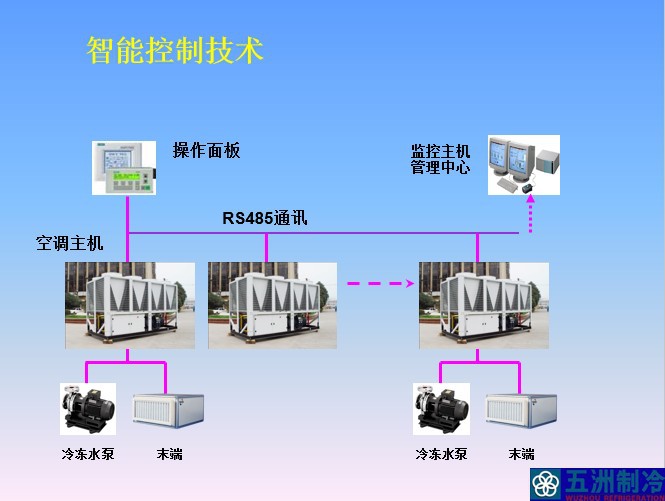

＇�/span>5（�/span>远程监控功能该机组既可就地控制，又可通过RS��485标准串行通讯口在集中控制室由辅助系统DCS对其进行监控、�/span>

高低压力值数字化显示（选购件）９�/span>

采用高灵敏度高低压力变送器，其数值直接在液晶屏上显示，便于远程监控，并附加设定高低压力超限保护、提高机组可靠性、�/span>

具有完备的自动保护功胼�/span>:

＇�/span>1（�/span>压缩机过热保护及缺相保护功能

压缩机本身配月�/span>JTX-A电子保护模块，具有很好的保护功能，而机组及其监控系统又对压缩机设有多种保护如：电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护、�/span>

＇�/span>2（�/span>超低温保抣�/span>

夏季制冷运行时为了防止冷冻水出水温度过低使壳管式换热器内水结冰造成换热器冻坏，系统中设置防冻保护，保护换热器安全运行、�/span>

＇�/span>3（�/span>高低压保抣�/span>

制冷系统低压压力过低或高压压力过高会影响系统的正常运行，甚至会造成压缩机严重偏离正常运行范围而损坏，影响设备和人身安全。高低压压力控制器是系统中的保护装置，保证压缩机运行在正常范围内，避免事故的发生、�/span>

＇�/span>4（�/span>水流量过低保抣�/span>

为了防止冷冻水由于过滤器堵塞或水泵损坏而造成的水系统水流量过低或断水，影响制冷系统安全运行，特增设水流量开关，当水系统水流量低于一定程度时，制冷系统停止运转，直到排除故障后再重新启动、�/span>

＇�/span>5（�/span>延时启动功能

各压缩机停机后，3-8分钟方可再次启动，以便容调滑块回处复到起始状态，若停机时间不足而再次启动，启动电流可能会过高，导致控制系统动作。另外各压缩机之间启动时，也有三十秒钟延时以避免对电网的冲击、�/span>

＇�/span>6（�/span>其他保护措施９�/span>

过载保护功能；逆相保护功能；缺相保护功能；过欠电压保护功能；油位保护功能；油压差保护功能等、�/span>

智能控制功能简今�/span>

自动制冷运行功能：机组设置为自动制冷运行时，控制系统通过对当前进水温度与设定值的比较运算来决定运行工况，并随负荷的变化自动加卸载，达到自动控制水温的目的、�/span>

无人值守（程序运行）功能：用户可设定机组一年内的运行程序，实现无人值守、�/span>

均衡磨损功能：机组自动运行过程中，控制系统能通过内部算法实现各压缩机等磨损程度的运行，以提高整套系统的使用寿命、�/span>

掉电保持功能：电源断电后重新供电，控制系统能自动恢复断电前的工作状态、�/span>

密码保护功能：控制系统对重要的工作参数及调试运行功能设置了密码保护功能，以防止无关人员修改参数造成的系统紊乱、�/span>

故障自诊及处理功能：控制系统随时检查机组运行中发生的故障，对故障作及时处理并显示记录故障类型、故障发生的地点。控制系统还提供一对故障报警输出触点供用户使用、�/span>

查询功能：使用查询功能，用户可随时掌握机组的运行情况。控制系统在面板上显示出水温度及机组工作状态，包括系统高低压力值，可查询控制参数和机组故障情况、�/span>

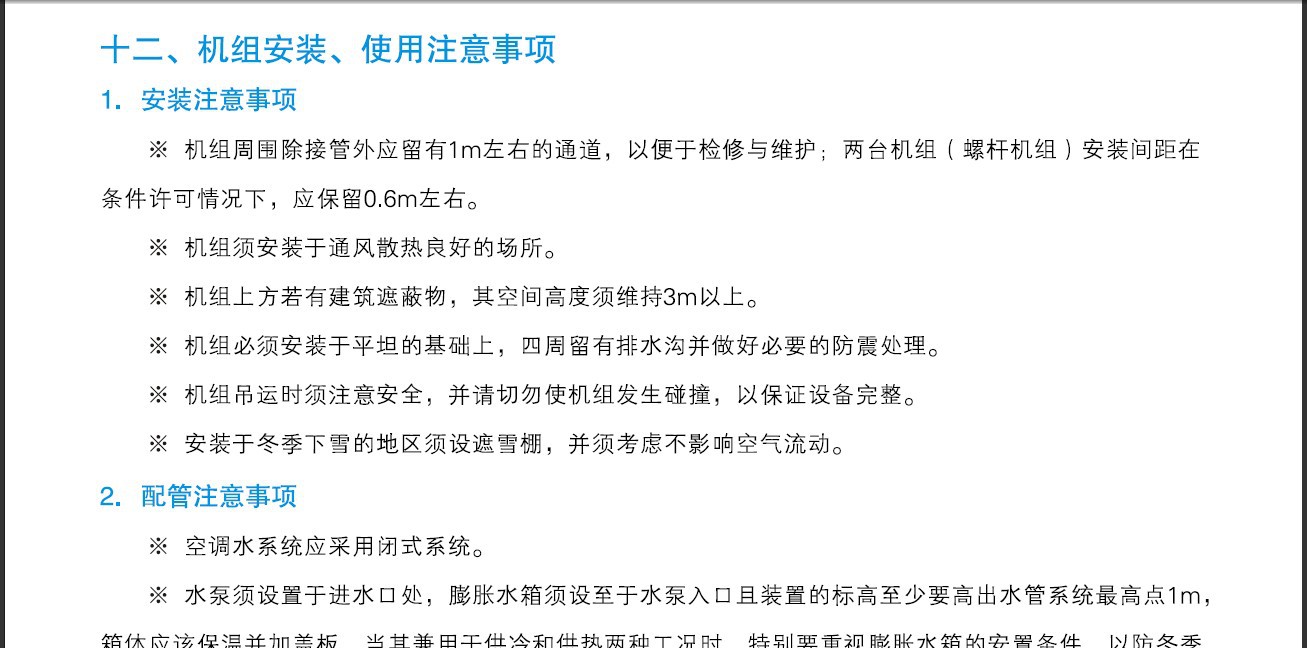

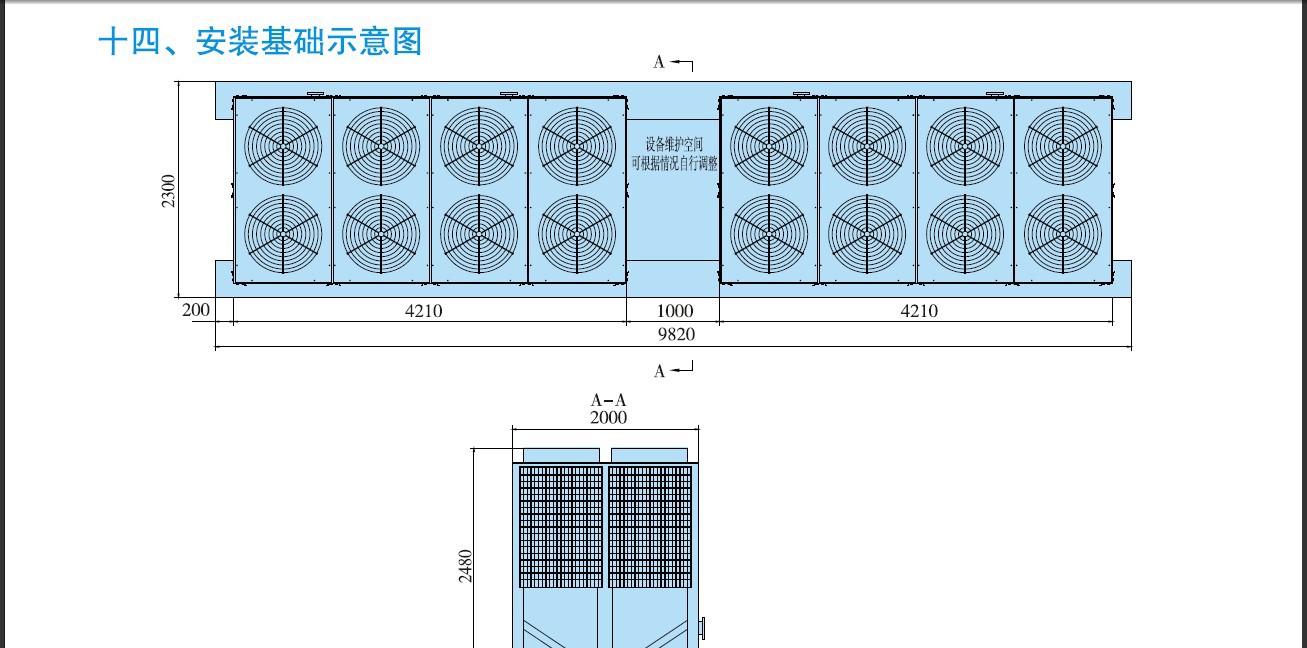

安装９�/span>

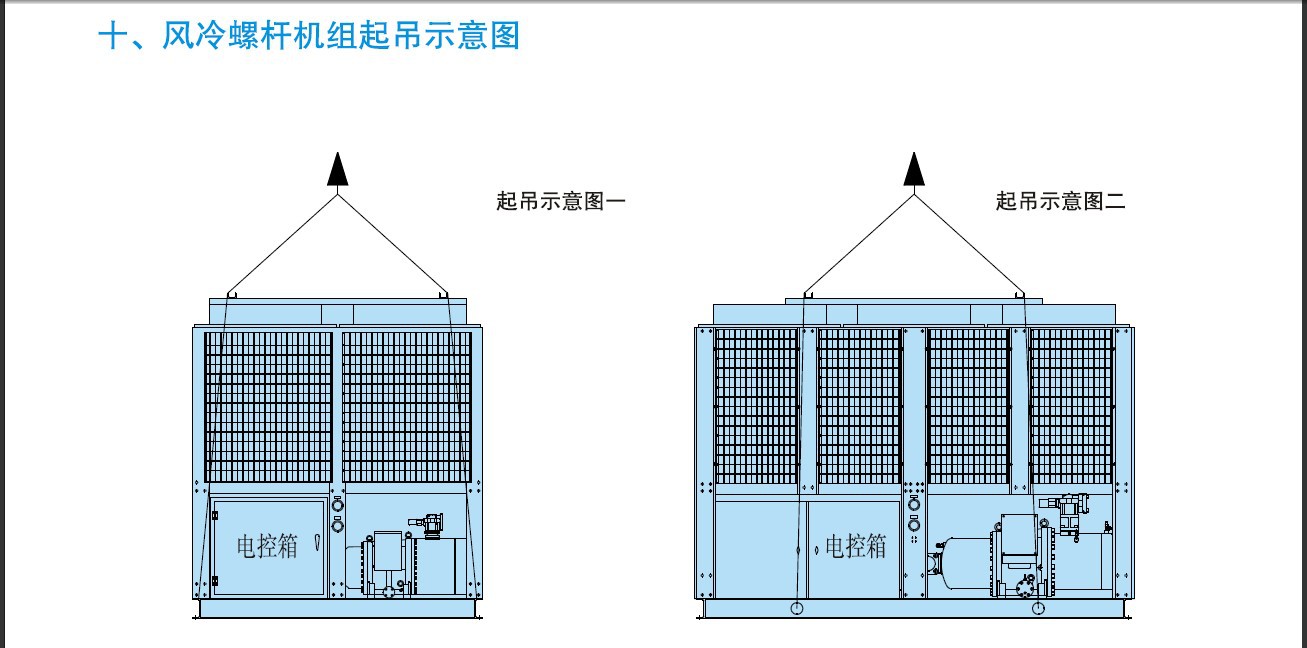

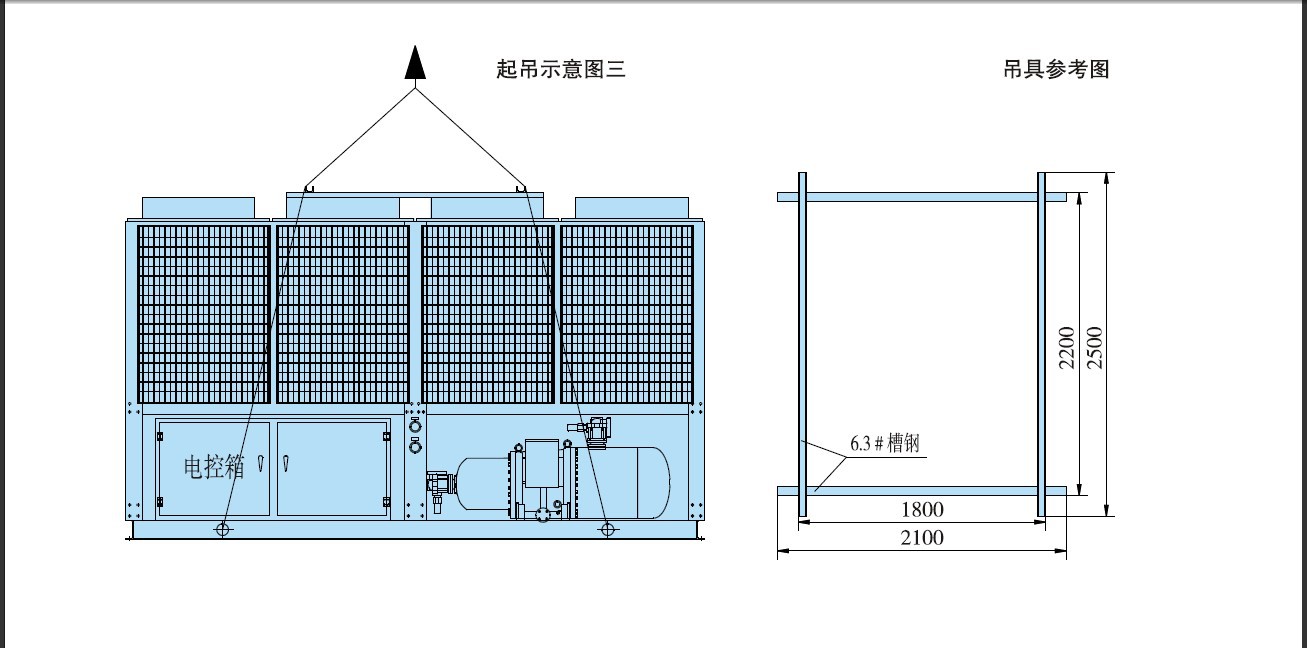

在搬运和安装过程中，应利用起吊设备或铲车，轻起轻放。用吊车起吊时，机组配置有起吊孔，起吊用两钢丝绳长度要一致，且起吊角度不大于60��，防止损坏机组和擦伤表面、�/span>

机组必须安装于平坦的基础上，并留有排水沟。安装基础应充分考虑承重要求。机组随机提供水平尺以确保在安装期间机组水平、�/span>

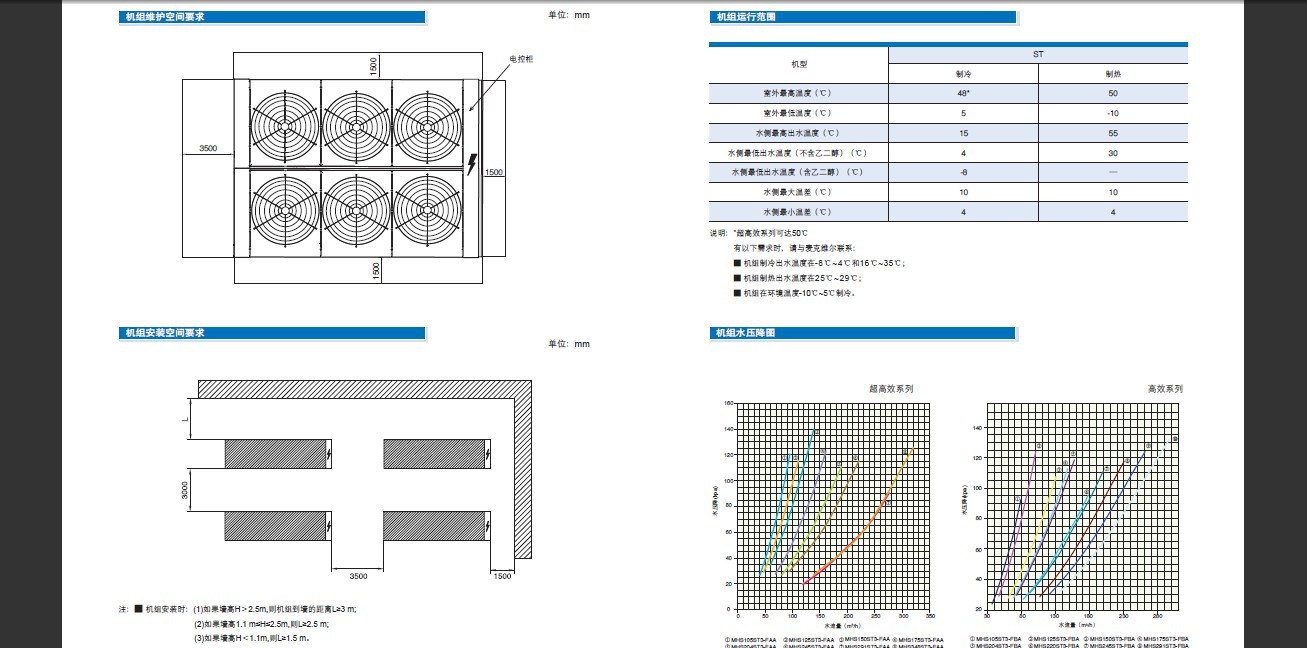

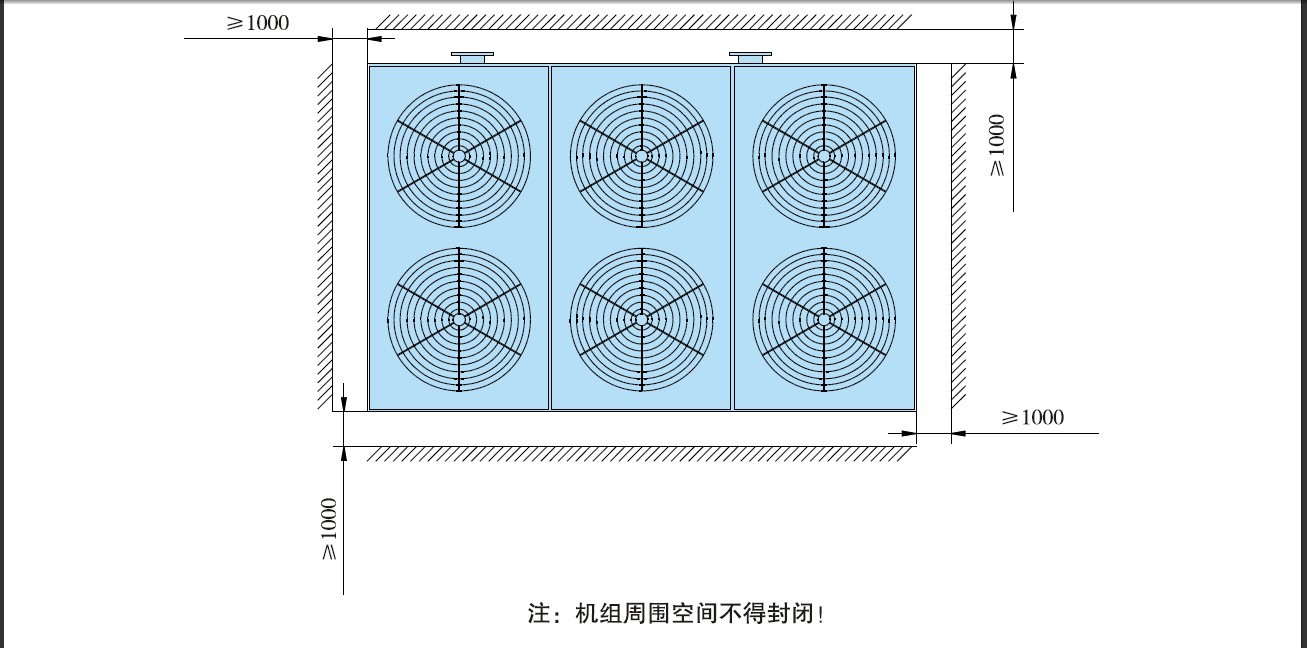

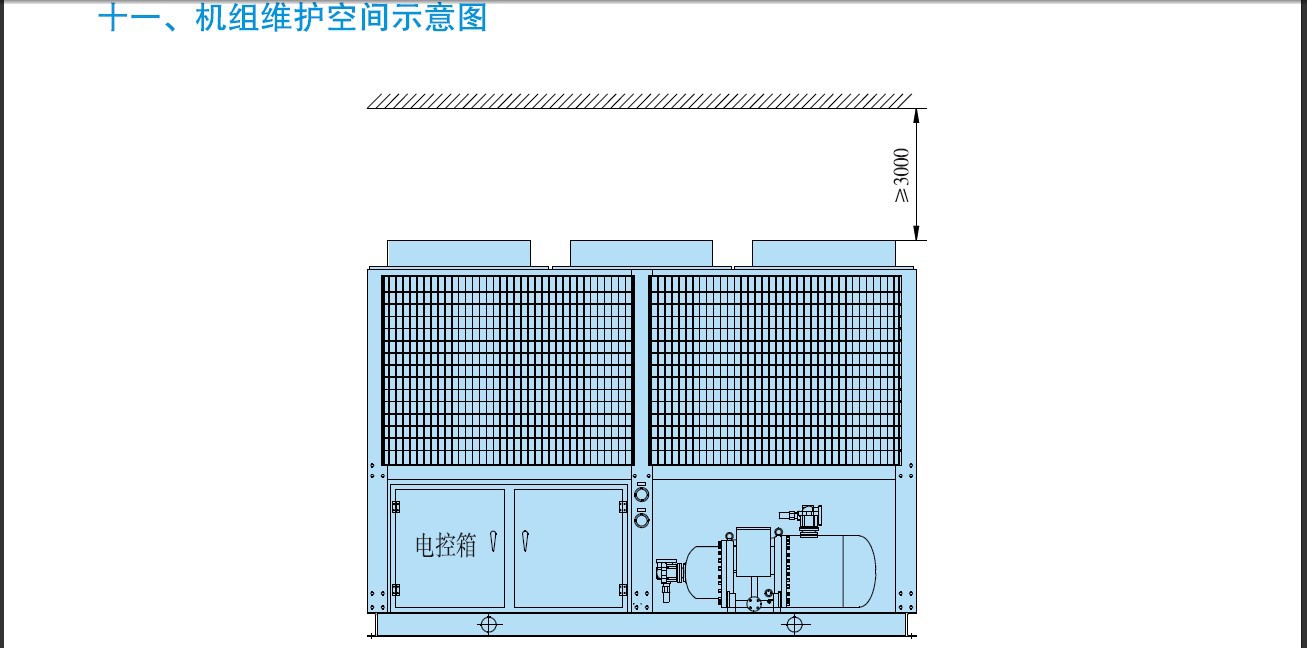

机组周围除接管外应留月�/span>1m左右的通道，以便于检修与维护；两台机组安装间距在条件许可情况下，应保畘�/span>0.6m左右、�/span>

机组须安装于通风散热良好的场所、�/span>

机组上方若有建筑遮蔽物，其空间高度须维持3m以上、�/span>

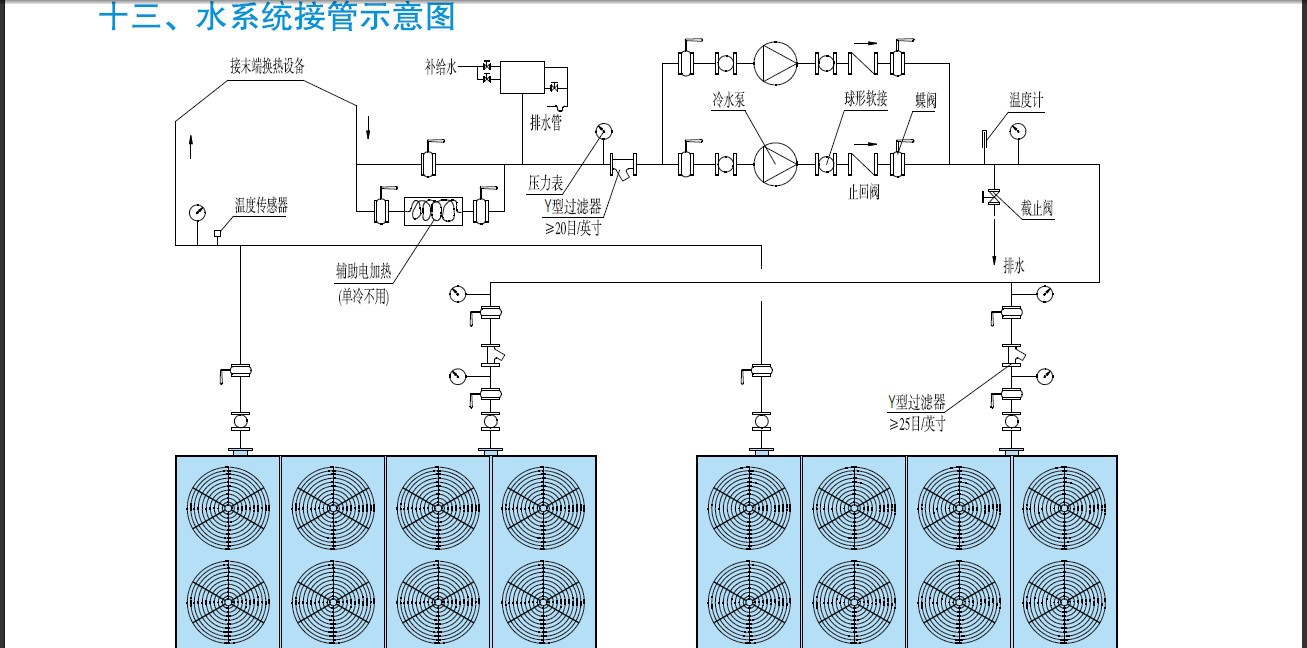

配管与配电：

空调水系统应采用闭式系统、�/span>

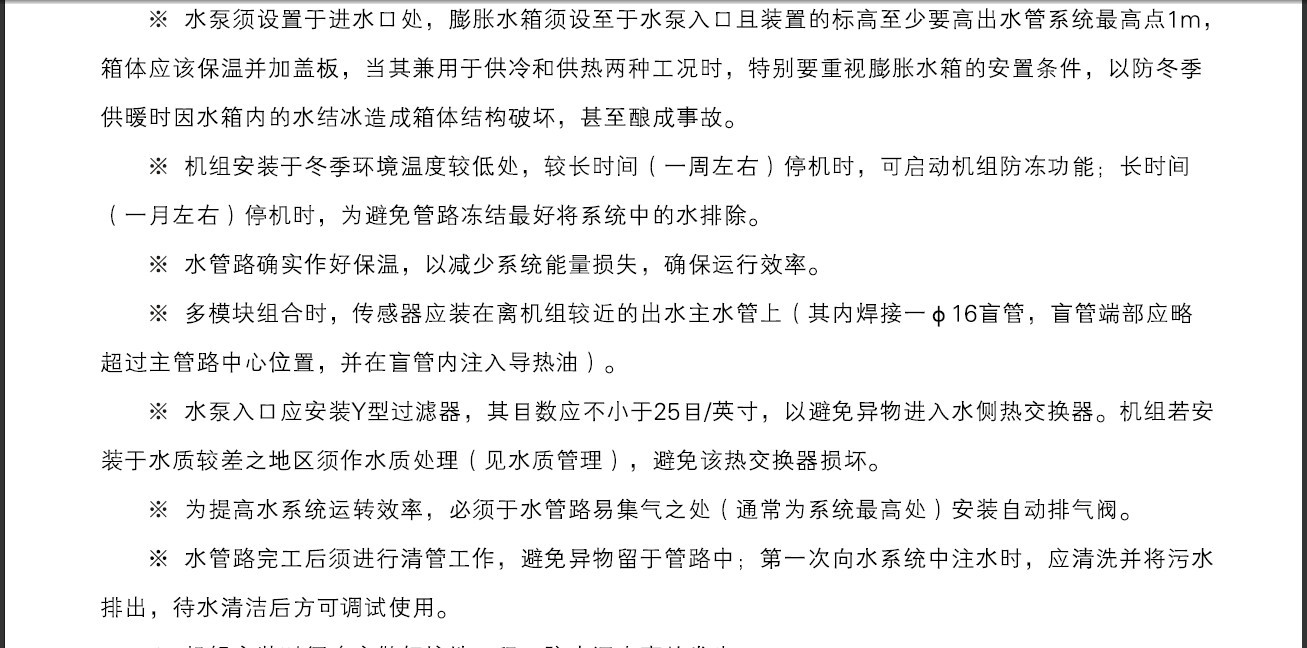

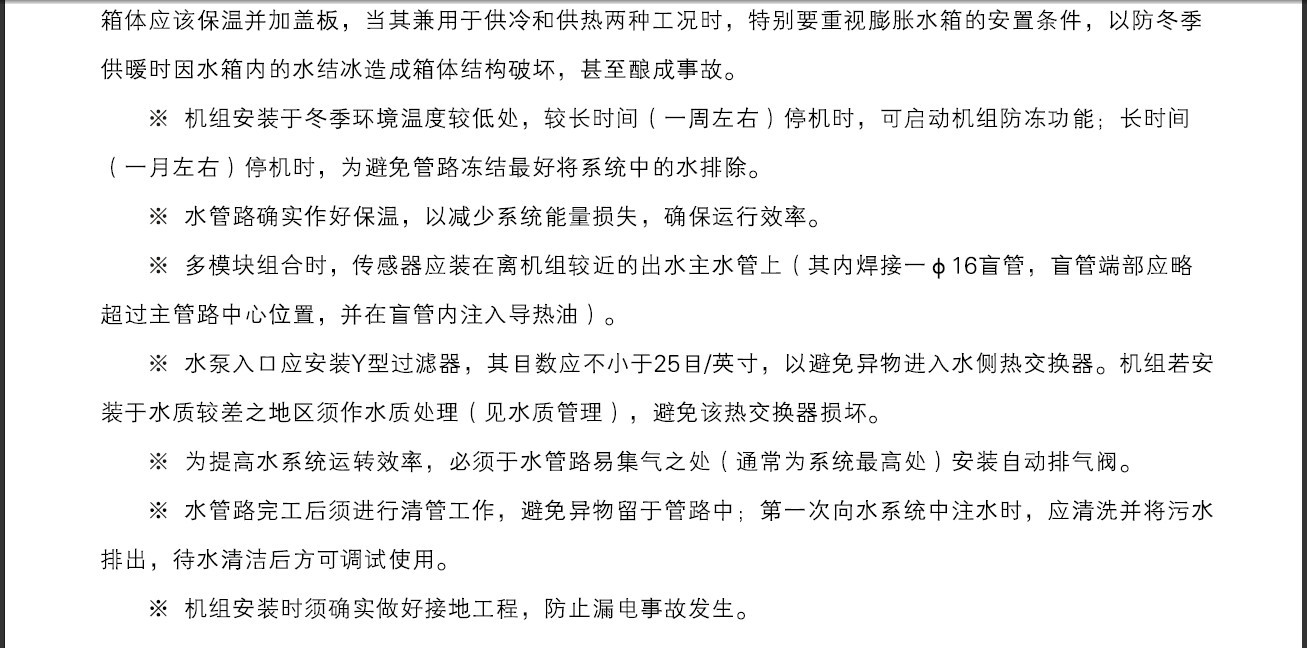

水泵须设置于进水口处，膨胀水箱须设至于水泵入口且装置的标高至少要高出水管系统最高点1m，箱体应该保温并加盖板，当其兼用于供冷和供热两种工况时，特别要重视膨胀水箱的安置条件，以防冬季供暖时因水箱内的水结冰造成箱体结构破坏，甚至酿成事故、�/span>

机组安装于冬季环境温度较低处，长时间停机时，为避免管路冻结应将系统中的水排除、�/span>

水管路确实作好保温，以减少系统能量损失，确保运行效率、�/span>

温度传感器应装在离机组较近的出水主水管上（其内焊接一��16盲管＋�/span>并在盲管内注入导热油（�/span>、�/span>

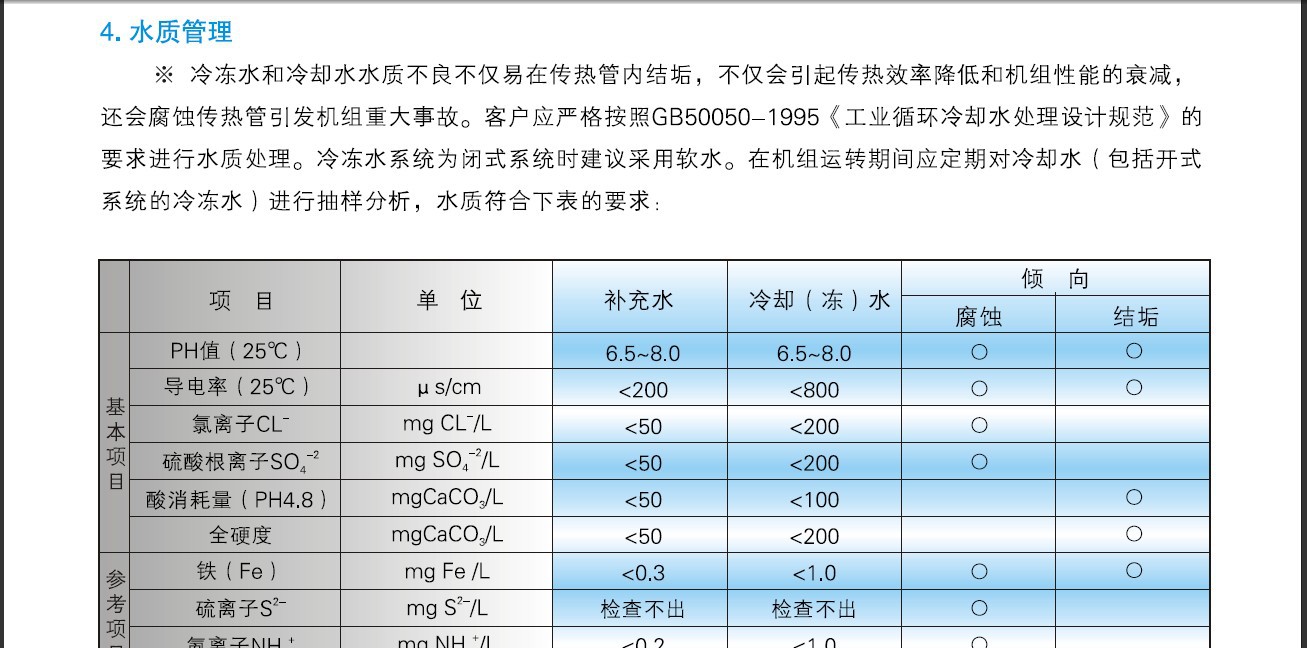

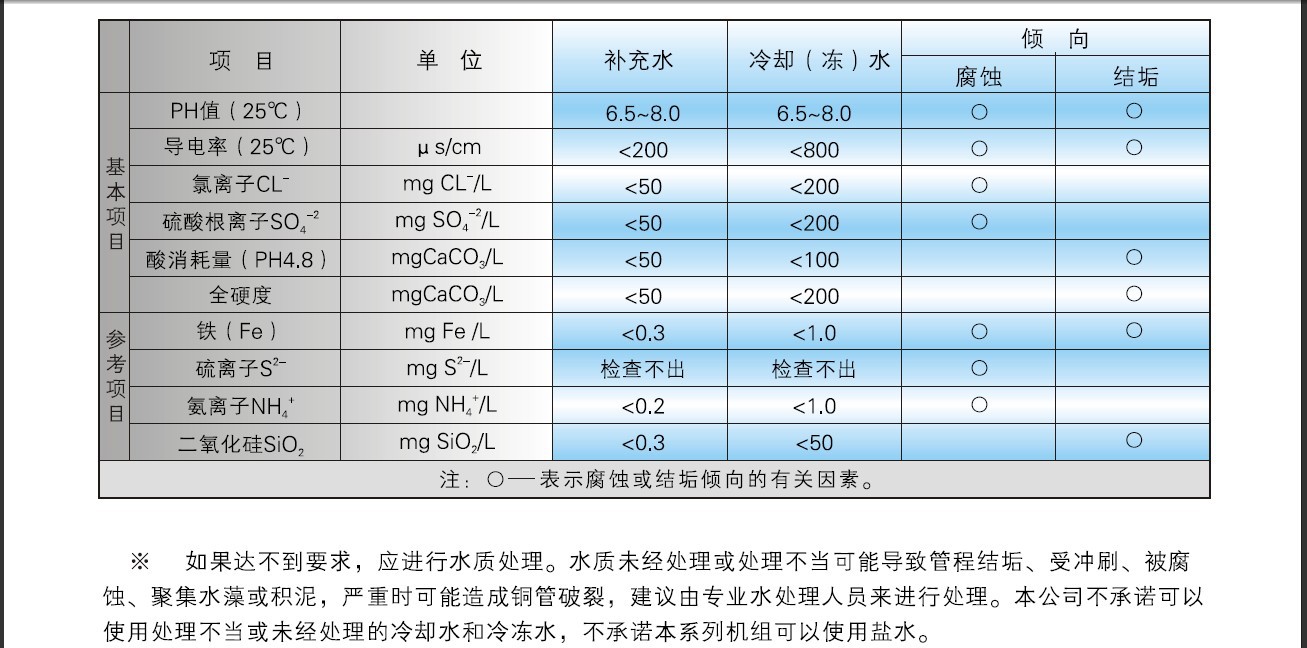

水泵入口应安裄�/span>Y型过滤器，其目数应不小于25�?/span>/英寸，以避免异物进入水侧热交换器。机组若安装于水质较差之地区须作水质处理，避免该交换器损坏、�/span>

为提高水系统运转效率，必须于水管路易集气之处（通常为系统最高处）安装自动排气阀、�/span>

水管路完工后须进行清管工作，避免异物留于管路中；第一次向水系统中注水时，应清洗并将污水排出，待水清洁后方可调试使用、�/span>

机组安装时须确实作好接地工程，防止漏电事故发生、�/span>

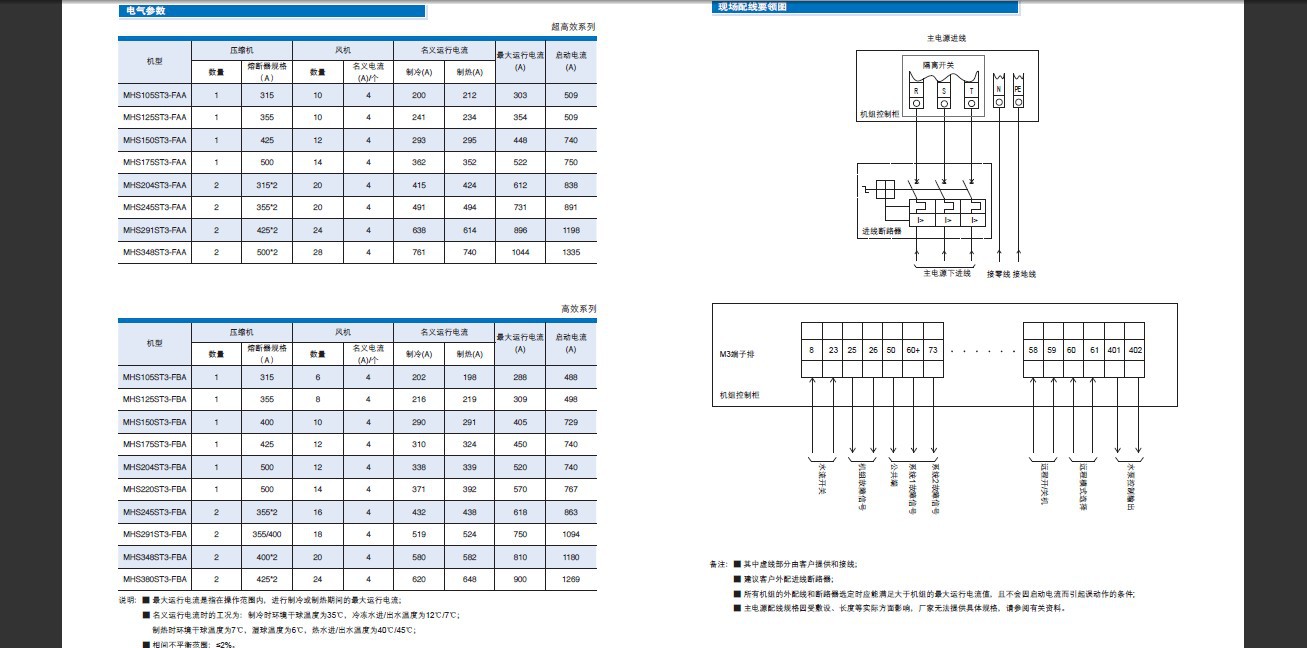

机组应有独立的供电系统和配电柜，用户应自配电源总空气开关。电源采用交�?/span>380V�?/span>50Hz�?/span>三相四线刵�/span>供电（在电源电压变化较大的情况下，应具有独立的调压器）。电压偏差不应超过额定值的10%。机组应可靠接地，以确保人身安全。电源电压最大允许相电压不平衡为2%、�/span>

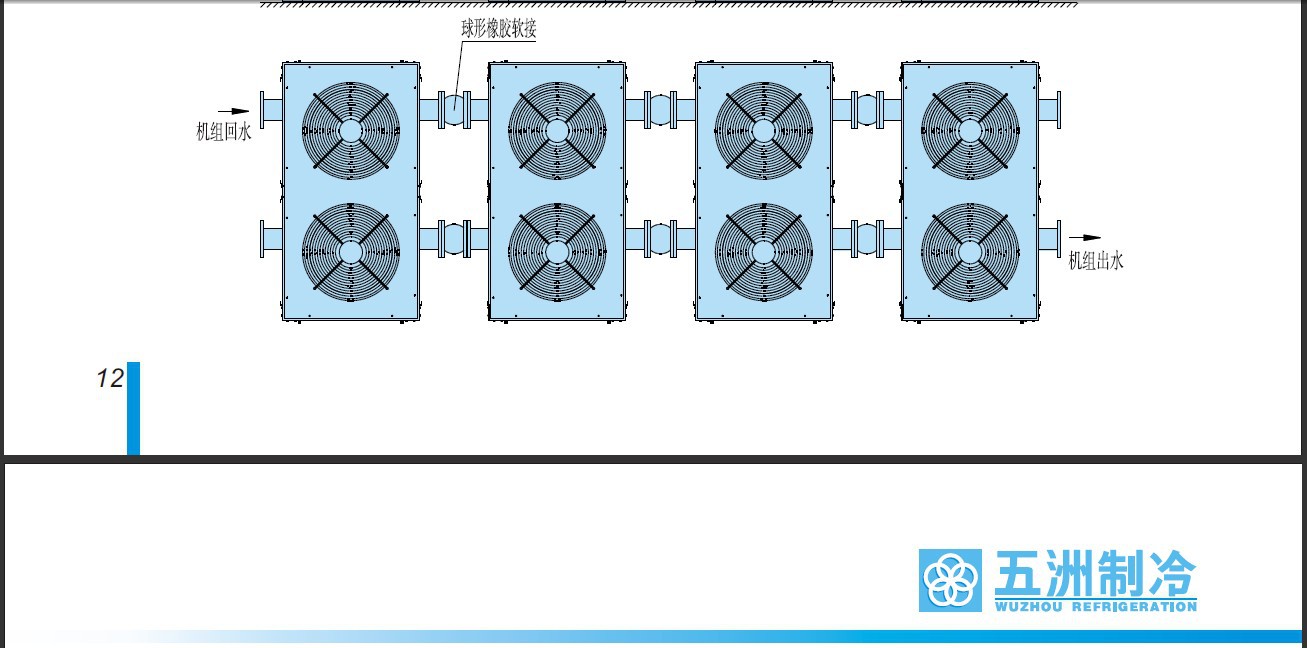

当采用多个单元机组组合时，每一单元机组应分别引入主电源动力线、�/span>
