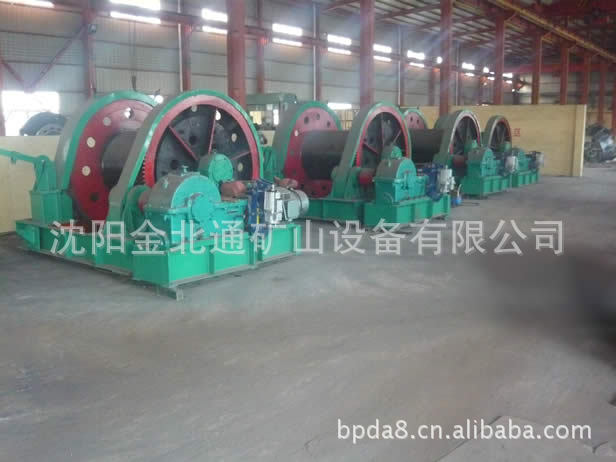

结构概述
该系列绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成、/span>
1、主轴装?/strong>
主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。卷筒与齿轮、制动轮靠紧配铜套和螺栓联结成一个整体，齿轮又通过键与主轴相连，故主轴仅随卷筒旋转而不传递扭矩。钢丝绳出绳方向为上出绳、/span>
2、减速器
减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。双?0吨绞车有一套差动系统，将差动手柄放在直通位置，减速器输出轴两齿轮的转速完全一致；若将差动手柄放在差动位置，则该两齿轮可产生相对转动，即起差动作用、/span>
3、工作制动器
工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动、/span>
4、安全制动器
完全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸、/span>
绞车的润滐/strong>
1、减速器采用冬用HL-20齿轮油或HG-24饱和气缸油润滑，其油面应保证蜗杆全部浸入油中。减速器使用一年换一次油、/span>
2、主轴轴承及减速器输出轴端的轴承应定期更换或补?号钙基润滑脂，两年换一次油、/span>
3、在每次开车前应给开式齿轮加注润滑油、/span>
4、其余需要润滑部位应在每次开车前加油润滑，特别是减速器输出轴上两个齿轮间的止推环和活动齿轮的轴套应加注润滑油、/span>
绞车的调敳/strong>
绞车安装好后，必须进行检查和调整、/span>
1、开式齿轮传动，齿侧间隙?.42毫米，其接触面积沿齿高不小于40%，延齿长不小?0%、/span>
2、检查工作制动器各传动系统是否灵活可靠，并调整松闸时闸瓦与制动轮间间隙不大于0.7-0.8mm、/span>
3、检查安全制动器各传动系统是否灵活可靠，并调整松闸时闸瓦与制动轮间间隙不大于1.5mm、/span>
4、检查工作制动器和安全制动器的控制电器与主电机是否联锁，即启动主电机工作制动器松闸，停止主电机则工作制动器制动，且只有安全制动器松闸才能启动主电机、/span>
绞车的试运转
绞车安装完毕经检查和调整确认无误后可对各润滑部位加油润滑，进行空载试运转，缠绕后进行负荷运转，逐渐加载至额定负荷。在标准电压下，电流不超过额定值，电机、减速器以及其它部位均不发热、/span>
