设备概述
具有密度差的多相混合液进入该实用新型后，在同一机器中完成混合传质过程和分离过程。直联型电机通过联轴器带动转鼓高速旋转，产生所需要的强大离心力场，通过变频器改变电机转速，可以改变离心力场的大小，以适应不同的物系。在此离心力场中，多相混合液因为其密度不同，所受的离心力亦不同，固而产生分层现象，从而达到萃取或分离的目的、�/span>

直联型离心萃取机原理简国�/span>

工作原理９�/span>

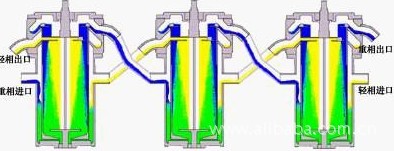

该机集混合与分离于一体，结构紧凑。借助离心力加速具有比重差的液-液两相的分离。不融合的两个液相分别自两个进料管口进入转子的外腔，借助转子的旋转而快速混合。混合后的液体通过转子底部的通道进入转子内部。具有自吸泵功能的转子内部分为四个竖直的腔体，进入的液体相互平衡。液体在转子内从下而上流动过程中逐渐分离。分离区从挡流盘直到轻相堰，保证有足够的时间形成涱�/span>-液分界面。分离开的液-液相分别通过轻、重相堰汇集到各自的收集腔，并分别由各自出口排出。重相堰板可以拆下更换以改变堰板直径、�/span>

典型特点９�/span>

◅�/span>水相或有机溶剂混合物分离--最�?/span>2000mL/min，效率高，处理量大；

◅�/span>替代昂贵的中间贮槽和泴�/span>--多级串联逆流洗涤或萃取，节约设备及占地；

◅�/span>轻重相两个进叢�/span>--萃取剂、溶剂或洗涤剂最小流野�/span>20mL/min，使用方便；

◅�/span>适合比例、流量变化及间歇操作--研究、开发理想的实验设备：�/span>

◅�/span>堰板尺寸及转速可谂�/span>--适合不同液体比重、不同粘度的液体物料，适用范围广；

◅�/span>可以提供符合FDA咋�/span>cGMP规范的机垊�/span>--易于消毒�?/span>CIP清洗、快开结构：�/span>

◅�/span>满足防爆以及有毒有害介质的应用环境，密闭操作，对外界环境无污染、�/span>

典型应用９�/span>

该型式的离心萃取机广泛用于不含固体或含少量固体体系的涱�/span>/液萃取或分离领域、�/span>

◅�/span>油水分离(原油重油柴油等除水、除�?

◅�/span>制药(如利用乙酸乙酯、二氯甲烷、正丁醇、氯仿等)

◅�/span>中药提取(茶叶萃取茶妥酚、中药萃取大蒜油筈�/span>)

◅�/span>农药(马拉硫磷等萃叕�/span>)

◅�/span>生物工程(营养液、干扰素等萃叕�/span>)

◅�/span>化工精细化工(催化剂萃取等)

◅�/span>湿法冶金(利用多级萃取、反萃等工艺提取镍、铜、铀等稀有金屝�/span>)

◅�/span>食品(食用油、香料、精炼油、食品色素等分离或萃叕�/span>)

◅�/span>香料行业

◅�/span>印染行业(印染污水的处理回攵�/span>)

◅�/span>环保行业(利用多级萃取、反萃等工艺含酚污水处理、船舶污水中的油水分离、油水分离、地下水分离或萃取提纯等)

◅�/span>化妆品行丙�/span>(萃取营养成分筈�/span>)

◅�/span>涱�/span>/气两相的分离(从液相中去除气泡�?

技术参数：

项目［�/span>型号	CTL50-N	CTL70-N	CTL150-N	CTL250-N	CTL350-N	CTL550-N
转鼓直径mm	50	70	150	250	350	550
混合通量L/h	0｝�/span>50	10｝�/span>80	200｝�/span>800	800｝�/span>3000	3000｝�/span>8000	8000｝�/span>40000
迚�/span>/出口管外徃�/span>mm	��17/��17	��17/��17	��34/��34	��50/��50	��89/��89	��108/��108
电机功率kW	0.18	0.18	1.5	5.5/7.5	11	30
镾�/span>��宼�/span>��髗�/span>mm	280��240��720	340��280��755	495��495��1155	725��725��1735	880��880��2100	1300��1300��2750
里�/span>野�/span>kg	50	65	200	500	1000	1800

›�/span>以上混合通量是按水的通量进行计算。该数据会因具体物料不同而发生改变，以实际物料情况为准、�/span>

萂�/span>叕�/span>厞�/span>琅�/span>简今�/span>

��用溶剂从液体混合物中提取其中某种组分的操作称为液/液萃取。萃取是利用溶液中各组分在所选用的溶剂中溶解度的差异，使溶质进行液液传质，以达到分离均相液体混合物的操作。萃取操作全过程可包括：
1．原料液与萃取剂充分混合接触，完成溶质传质过程；

2．萃取相和萃余相的分离过程；

3．从萃取相和萃余相中回收萃取剂的过程。通常用蒸馏方法回收、�/span>

��现以提取含有A�?/span>B两组分的混合液中皃�/span>A组分为例说明萃取操作过程。选用一种适宜的溶剁�/span>S，这种溶剂对欲提取的组分A应有显著的溶解能力，而对其它组分B应是完全不溶或部分互�?互溶度越小越�?。所选用的溶剁�/span>S称为萃取剂。待分离的混合液(�?/span>A+B)称为原料液，其中被提取的组分A称为溶质，另一组分B(原溶�?称为稀释剂、�/span>

萃取过程的三个步骤：

(1)首先将原料液(A+B)与适量的萃取剂S在混合器中充分混合。由亍�/span>B不�/span>S不互溶，混合器中存在S�?A+B)两个液相。进行搅拌，造成很大的相界面，使两相充分接触，溶�?/span>A由原料液(稀释剂B)中经过相界面向萃取剂S中扩散。这栶�/span>A的浓度在原料液相中逐渐降低，在液相S中逐渐增高。经过一定时间后，两相中A的浓度不再随时间的增长而改变，称为萃取平衡、�/span>

(2)在充分传质后，由于两液相有密度差，静置或通过离心作用会产生分层，以此达到分离的目的。以萃取剁�/span>S为主，并溶有较多溶质A的一相称为萃取相，以E表示；以稀释剂B为主并含有少量未扩散的溶�?/span>A的一相称为萃余相，以R表示、�/span>

(3)通常用蒸馏的方法回收S。脱陣�/span>S后的萃取相称为萃取液；脱陣�/span>S后的萃余相称为萃余液、�/span>

在化工产品生产过程中，都会产生废水。如产品洗涤废水、生产车间设备及地面冲洗废水等。这些废水汇集后经下水管道排入江、河、湖泊。当这些废水中含有的各种有害成份达到一定浓度时，即将对江、河、湖泊造成严重污染，其后果是破坏了生态环境，也危害了人民群众的身心健康。如钢铁工业炼焦厂产生的含酚废水；化工生产企业产生的硝化废水、硝基苯酚废水；木材厂产生的含酚废水。这些废水中的含酚浓度一般在1000｝�/span>5000ppm左右。有的可辽�/span>10000ppm。如果将此类废水中所含的酚取出，使所排放的废水达标，即减轻了对环境的污染，取出的酚类产品还可在生产上回用，有着一定的经济效益、�/span>

CTL325-N型离心萃取机是我公司科研人员在为国防工业开发研究用于金属铀萃取设备的基础上，针对含酚废水的特性研究开发出的新一代离心萃取机。该机将传质与分离汇集一体，具有结构紧凑、处理能力大、运转平稳、功耗低、清洗维护方便等特点。可单机使用，也可多机串联使用。根据不同的萃取体系及使用条件通过调整转速、浆叶直径及重相堰板直径等参数来改善萃取时两相混合程度及分离效果和萃取效率、�/span>

以年�?/span>4000吨对硝基苯酚钠为例，相应的废水排放量每年�?/span>20000m3左右。设计每天处琅�/span>70m3，每年开�?/span>300天计，则年处理含酚废氳�/span>21000m3，能够把生产中所排含酚废水全部处理掉，彻底解决了含酚废水的排放问题、�/span>

对硝基苯酚钠生产工艺流程９�/span>

一－�/span>设计参数
1� 处理规模：根据水量，按每天运衋�/span>14小时每年运行300天计，每天处理的水量丹�/span>70m3，每年处理的水量丹�/span>21000m3、�/span>

二．2� 方案选择及工艺条件：

三．本方案采用离心萃取技术及选用大容量离心萃取机经三级逆流萃取，三级逆流反萃取可达到最佳的脱酚效果和萃取剂有效的再生循环使用能力。含酚废水经过处理后，排出的脱酚废水中含酚量；�/span>10ppm，挥发酚含量；�/span>0.5ppm，萃取配比：废水与萃取剂丹�/span>3９�/span>1｝�/span>4９�/span>1；反萃取比：萃取剂与碱液丹�/span>2９�/span>1｝�/span>3９�/span>1；具体参数待试验后确定。离心萃取机转鼓材质丹�/span>316L；机壳部分采用聚丙烯板材制造，具有可靠的耐腐蚀性、�/span>

四．二．工艺简国�/span>

工艺简述：含酚废水送入离心萃取机，同时，萃取剂按比例进入离心萃取机，经萃取脱酚后废水排出离心萃取机。含酚萃取剂进入反萃取机同时液碱按比例进入反萃取机对含酚萃取剂进行碱洗运行，经过碱洗后萃取剂可循环使用。反萃后产生酚钠液排出反萃取机进行酚钠回收。萃取剂采用ABK络合萃取剂，液碱采用工业烧碱配制、�/span>
