LSS-200柜式水水冷却系统的详细描述：

1冷却系统概况

该水/水冷却系统用于整流柜的冷却，由于整流柜中的可控硅元件在工作时产生大量热量，因此配套稳定、可靠、安全的冷却系统，是该装置能够稳定运行的基础，该氳�/span>/水冷却系统为一拖二，即一台水冷系统冷却两台整流柜、�/span>

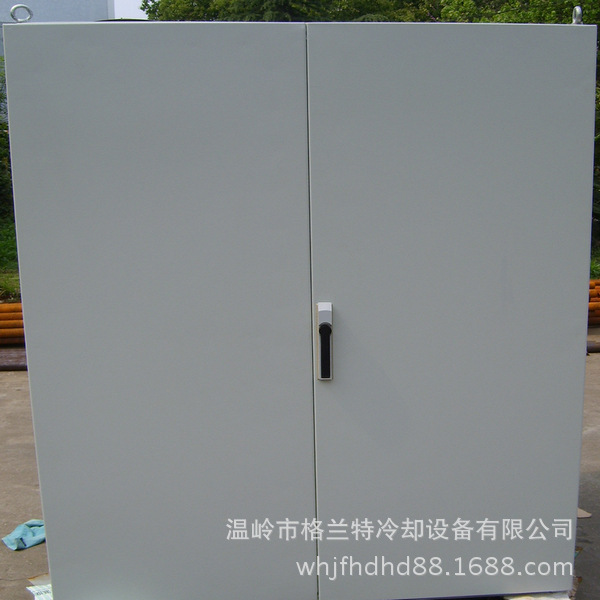

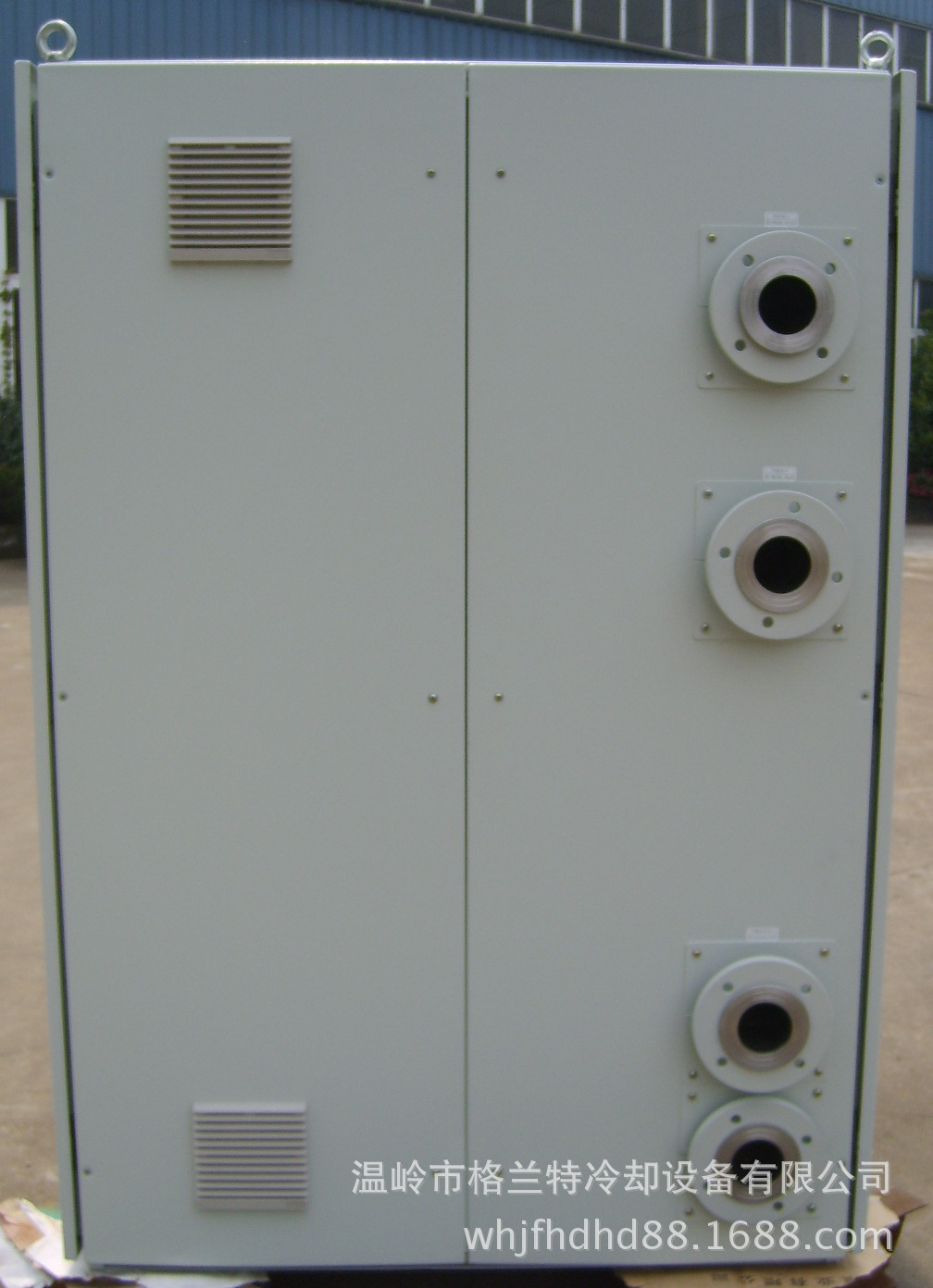

氳�/span>/水冷却系统包含去离子水封闭内循环和外冷却水循环。为了达成经济方案，该冷却系统被设计成一拖二的方案（即一台冷却系统冷却两台整流柜）。水/水冷却系统整合在一个控制柜内，冷却系统和整流柜一起安装于控制室内，整体结构合理、美观、大方、维护简便、�/span>

氳�/span>/水冷却系统包含控制系统。水冷系统由整流柜控制系统远程控制，冷却系统将所有监控信号引至端子箱，再上传至整流柜控制系统、�/span>

2工艺流程说明

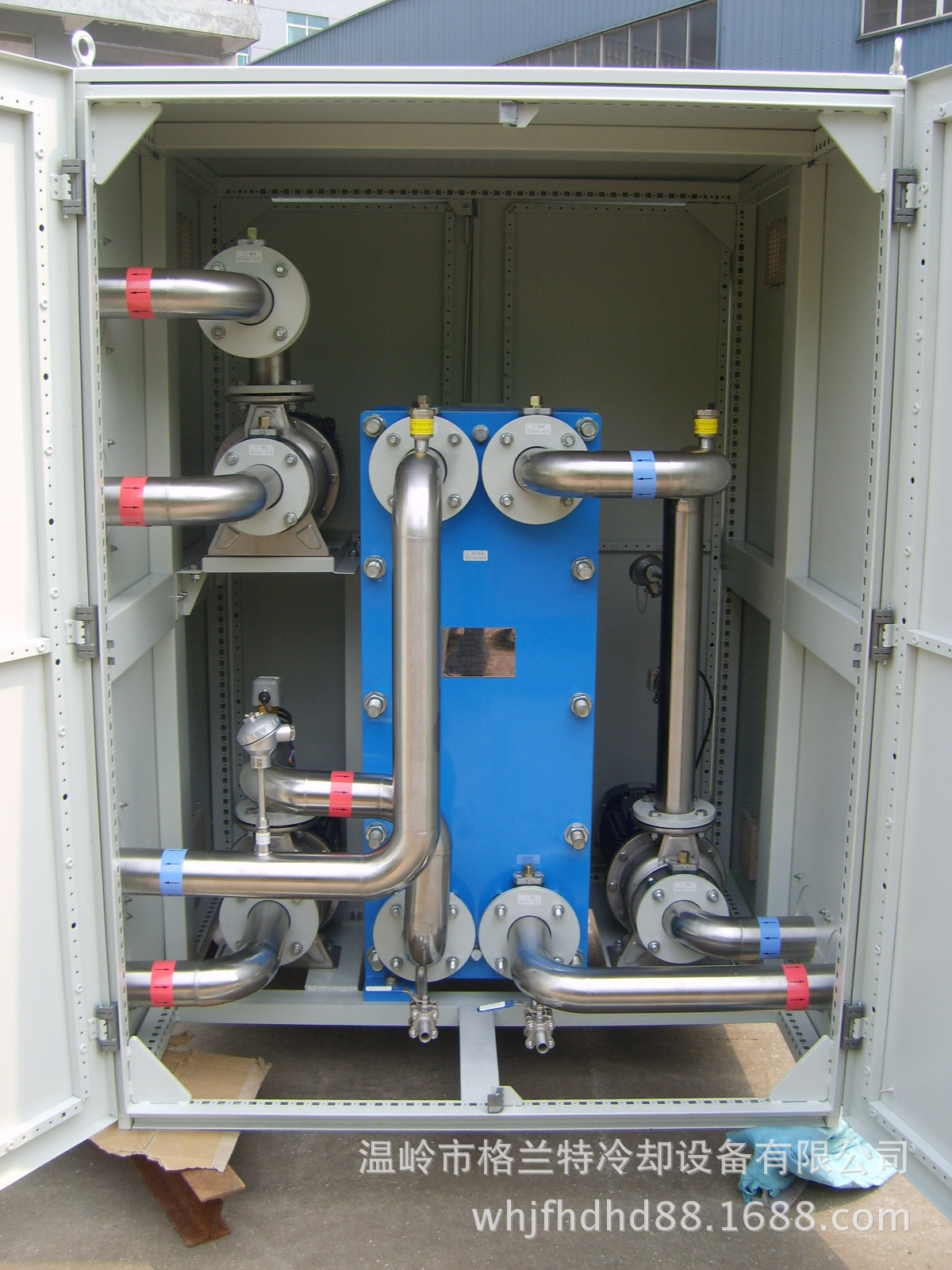

�?水冷却系统的两个供水回路分别为两台整流柜提供冷却水，两台整流柜的升温水回聚至热交换器。恒定压力和流速的（去离子水）主循环水源源不断流经整流柜，冷却介质将整流柜的热量带出。升温后的主循环水返回至热交换器，升温后的主循环水经热交换器与热交换器的外冷却水（付水）进行间壁传热交换，将去离子水的热量传递给外冷却水。经过冷却后的主循环水经主循环泵加压后输送至整流柜。如此周而复始组成封闭的主循环冷却回路、�/span>

在主循环管路上串联有缓冲水箱单元。缓冲水箱具有保持去离子冷却水管路恒定水源及系统主循环水膨胀缓冲的功能、�/span>

主循环回路上串联有分水器。将水冷系统的主循环水分别供至整流柜的各个需冷却单元。在分水器上装有自动排气阀，能自动将主循环回的气体排出、�/span>

在外冷却回路有电动阀。通过温控仪控制，能将供水温度控制在设定值，保证水冷系统的供水温度恒定在设定值的范围内、�/span>

�?水冷却系统由低压电器元件、传感器、温控仪、及上位机等组成智能控制系统，实现水冷系统的智能自动控制。水冷系统向上位机反馈水冷运行状况及供水温度实时数据，由上位机发送控制命令控制水冷系统、�/span>
