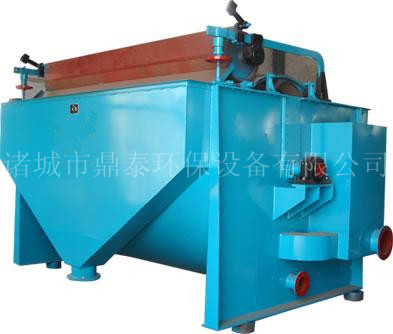

鼎泰机械重力式圆网浓缩机生产能力高、浆种适应性广

鼎泰机械重力式圆网浓缩机生产能力高、浆种适应性广的详细描述：

一﹐�/span>榁�/span>�?/span>

重力式圆网浓缩机用于制浆造纸行业对低浓度纸浆的脱水浓�?/span>,它既能适用于木浆、棉浆、稻麦草浆的脱水浓缩,也可用于非造纸行业过滤浓缩其它品种的纤维悬浮液与现有的其它造纸浓缩设备相比,有设备结构简单、安装维修方便、生产能力高、浆种适应性广等优�?为制浆造纸行业所普遍使用.

本机安传动部件设置的的具体位�?分为两种排列方式,面向出浆端看筛鼓,传动在右边的为右手机,�?ldquo;Y��表示,传动在左边的为左手机,�?ldquo;Z��表示.

二﹑工艺性能及技术规茂�/span>

浆料经粗选后进行浓缩,净化洗涤残质和非进浆浓�?生产操作中所控制的转鼓内外液位差及转鼓的转速有�?在相同条件下,增加转鼓转速在一定范围内可以提高生产能力,但出浆浓度也随之降低,转鼓线速度15㎡以下一般以38-57�?ｍｉ�?20㎡以上一般以44-69�?ｍｉｎ为�?此时工艺性能如下表所�?绝干�?

1﹑工艺性能

浆种	匕�/span>�?/span>�?/span>浅�/span>	苆�/span>浅�/span>	稺�/span>麦草浅�/span>
进浆浓度%	0.5-1	0.5-1	0.5-1
出浆浓度%	4-6	4-6	4-6
生产能力(风干浅�/span>)�?㎡ｄ	3-3.5	2-2.5	1-1.5

2﹑主要技术规茂�/span>

垊�/span>叶�/span>	XZWN21	XZWN22	XZWN23	XZWN24	XZWN24	XZWN25	XZWN26
转鼓过滤面积㎠�/span>	5	10	15	20	25	30	35
转鼓直径㎛�/span>	￟�/span>1500			￟�/span>2000		￟�/span>2500
转鼓面宽㎛�/span>	1065	2020	3300	3300	4055		4650
转鼓转逞�/span>r/min	1.5-15			1.2-12	10.6-106	0.8-8.2
压辊直径㎛�/span>	￟�/span>460			￟�/span>500
压辊面宽㎛�/span>	1129	2141	3400	3400	4055		4650
压辊线压劚�/span>N/cm	10
喷水管压劚�/span>MPa	0.4
喷水管摆动次�?/span>1/min	25
喷水管摆幅㎜	80
进浆叢�/span>mm	Dg250	Dg300	Dg250(2�?/span>)	Dg300(2�?/span>)	Dg300(2�?/span>)	Dg300(2�?/span>)	Dg300(2�?/span>)
出浆叢�/span>mm	Dg200	Dg250	Dg250	Dg300	Dg200(2�?/span>)	Dg300	Dg300
白水出口mm	Dg200	Dg250	Dg250	Dg350	Dg400	Dg400	Dg400
排污叢�/span>mm	Dg150
转鼓电机	YCTG180 -4A/4	YCTG180 -4B/5.5	YCT200 -4B/7.5	YCT200 -4B/7.5	YCT225 -4B/11	YCTD180-4B
喷水管配用电朹�/span>	BWY12-59/0.75
外形尺寸(LⅹBⅹH)mm	2240�?780�?400	4200�?930�?400	5505�?850�?400	5350�?570�?820	5210�?570�?820	6700�?550�?500	7370�?550�?500
总重Kg	4790	6820	8070	9400	10860	18300	19600

三﹑主要结构及主要外型安装尺寷�/span>

本机主要由槽体、转鼓、压辊、压架、刮刀装置、摆动式喷水管、密封装置、传动部件等组成.

1﹐�/span>槽体:槽体支撑着除传动部分以外的所有部仵�/span>,由钢板和型钢焊制而成.网槽形式基本是逆流弎�/span>,网槽中心与转鼓中心偏秺�/span>.15㎜以下为80�?20㎜以下为100�?浆料有位于网槽下部的进浆口进入浆�?并使一部分浆料直达网槽底部,可稀释底部的浓浆,有时对于消除积浆和浆料脱水上�?并设有一出浆口和白水出口.

白水排放位置可用闸板调节,以便控制网槽内外的液位差.

2、转鼓部分有两种形式:(1)转滚采用轮辐式外加聚丙乙烯注塑滤板的结构,该滤板结构采用了近年来国内外有效的新技�?/span>,较以前使用的绕线式网笻�/span>;具有重量轺�/span>,耐腐蚀,寿命镾�/span>,易维修等优点.(2)转鼓采用轮辐外镶不锈钢片式结枃�/span>.该结构采用最新工艺技�?/span>,较以前使用的绕线式更为先迚�/span>,具有耐腐蚀,寿命镾�/span>,脱水性好等优炸�/span>.

转鼓外面覆面罐�/span>,转鼓面网的材料和规格由使用单位根据浆种及工艺条件自行选定和配刵�/span>,作为制浆造纸行业过滤浓缩纸浆旵�/span>,一般可选用40�?/span>/时的尼龙罐�/span>.

转鼓轮辐固定于空心轴三�/span>,两端支撑于固定在槽体上的标准轴承座上.

转鼓由电磁调速异步电动机经过三角胶带及减速机之后带动,用户可根据生产需要选择最佳转鼓转逞�/span>.

3﹑压辊部刅�在转鼓上方安装有压辊,用以将上网浆料进行最后强制脱�?随即将脱水浓缩后的浆料吸附在压辊的包胶面�?经过刮刀刮下,落入出浆�?经出料口排出,压辊对转鼓的线压一般控制在10N/㎝左�?可根据浆�?浆层厚度通过调节支撑弹簧长度,来选择合适的压辊线压,利用槽体上的滑浆�?可将浆料引出浆槽.

4﹑洗网装�?洗网装置采用摆动式洗网喷水管,用A型减速机单独驱动,可提高浓缩机网面清净效果,从而提高了浓缩效率.

四﹑安装调整

1﹑按基础图用钢筋混泥土浇灌设备基础.

2﹑基础经养生期�?将浆槽整体吊运安装在基础�?根据槽体的中心线位置找正调整,在转鼓上按放直尺用二级精度水平仪检查机器的横向水平�?其允差为0.10/1000调平后向地脚螺栓予留孔中浇注混泥�?最后固定好地脚螺栓.

3﹑槽体安装完毕后,即可安装紧固转鼓,压辊,喷水�?刮刀密封装置等部�?

4﹑将减速器和减速器底板组装在一�?与转鼓主轴找正后灌浆固定地脚螺栓,电机在减速器底板安装�?通过皮带�?三角胶带找正,固定电机底轮,安装电机.

五﹑运转使用

1﹐�/span>检查所有连接螺栓是否紧�?

2﹑检查各润滑�?应润滑良�?无漏油现�?

3﹑转鼓与压辊用于旋转应轻便灵�?无卡阻现�?

4﹑转鼓出白水端的动密封圈与槽壁上的静密封圈的轴向间隙应为5㎜左�?没有相碰现象,同轴度应符合要求.

5﹑调节密封带端部弹簧,使密封带松紧适中,密封良好.

6﹑用手转动三角带轮数�?检查传动部件是否运转灵�?不得有异�?

7﹑三角带调节适中,安上防护�?

8﹑机内不得有杂物.

9﹑电器处于正常状�?

10﹑检查转鼓的旋转方向,如不正确应重新接好电�?

11﹑空运转20分钟,注意一下各顸�

⑴槽体不得有明显的摇摆或振动现象.

⑵各运动零部件运转平�?无不正常噪音,各润滑点无漏油现�?

⑶电磁调速电机调速性能良好.

⑷轴承温升不超过20�?

12﹑运转正常后方可投入正常使用.
