四川批发树脂发光字胶/耐黄变发光字�?LED发光字胶

四川批发树脂发光字胶/耐黄变发光字�?LED发光字胶的详细描述：

YJ-3001AB发光字专用胶

【产品特点【�/font>

� 本品为透明常温发光字专用硬胶，粘度低、流动性好、容易渗透进产品的间隙中：�/font>

� 可常温或中温固化，固化速度适中：�/font>

� 固化后无气泡、表面平整、有很好的光泽、硬度高：�/font>

� 固化物耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化：�/font>

� 固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性、�/font>

【适用范围【�/font>

� 凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均可使用；

� 广泛应用于树脂发光字、LED灯饰、防水灯饰、鞋灯、负离子发生器、水族水泵、点火线圈、电源模块、电子控制器及其它电子元器件的灌封；

� 不适用于有弹性或软质外壳类产品的灌封、�/font>

【外观及物性【�/font>

�?nbsp; �?nbsp; YJ-3001A YJ-3001B

�?nbsp; �?nbsp; 透明液体 透明液体

�?nbsp; �?nbsp;25�?nbsp; 1.07g/㎜�sup>30.93g/㎜�sup>3

�?nbsp; �?nbsp;25�?nbsp; 800-1000cps 40-50cps

� � � �?nbsp;25�?nbsp; 6个月 6个月

【使用方法【�/font>

�?nbsp; 毓�strong>９�/strong> A：B = 3�?（重量比（�/font>

可使用时闳�strong>�?nbsp;25�?times;30-40分钟

固化 条件９�/strong>25�?times;10-12小时�?0�?times;1.5-2小时

72小时后达到最佳强�?/span>

� 要滴胶的产品表面需要保持干燥、清洁；

� 按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；

� 搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液：�/font>

� 固化过程中，请保持产品水平摆放，以免固化过程中胶液溢出、�/font>

【固化后特性【�/font>

�?nbsp; �?nbsp; Shore D 50~60

弯曲强度 kg/mm²14~15

抗拉强度 kg/mm²12~13

抗压强度 kg/mm²20~22

� � �?5�?nbsp; %24小时 �?.1

诱电�?nbsp; 1KHZ 3.75

冲击强度 kg/mm²/cm²8.5

体积电阻25�?nbsp; Ohm-cm 0.35��10¹⁵

表面电阻25�?nbsp; Ohm 0.2��10¹⁴

� � �?5�?nbsp; Kv/mm 15~17

【注意事项【�/font>

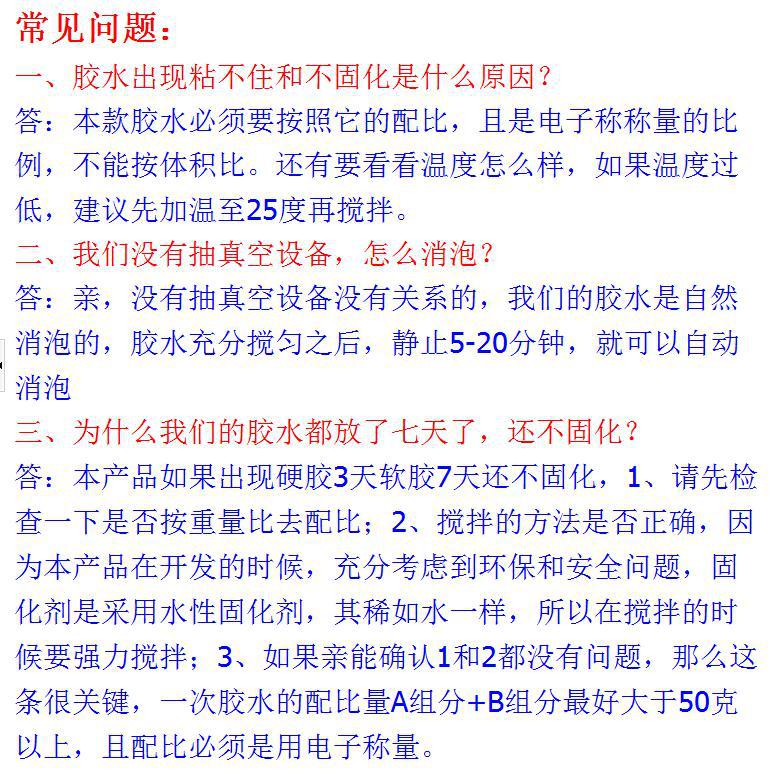

� 本品在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会放出部分热量；

� 混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完；

� 可使用时间：是指�?5℃条件下�?00g混合后的胶液的粘稠度增加一倍的 时间，并非可操作时间之后,胶液绝对不能使用：�/font>

� 有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用温和的肥皂水清洗干净，禁用溶剂清洗；

� 在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错、�/font>

【储存与包装�?nbsp;

� 本品需在通风、阴凉、干燥处密封保存，保质期六个月，过期经试验合格，可继续使用；

� 包装规格为每�?0kg，其中包含主�?5kg/桶、固化剂5kg/桶、�/font>

注：以上性能数据为该产品于湿�?/span>70%、温�?/span>25ℂ�/span>时测试之典型数据，仅供客户使用时参考，并不能完全保证于某个特定环境时能达到的全部数据。敬请客户使用时，以实测数据为准、�/span>
