东莞触摸屏盐雾试验机

东莞触摸屏盐雾试验机的详细描述：

4.3��触摸屏盐雾腐蚀试验机控制器

用户手册 （Ver 2.1 修订日期�?013.12.13（�/span>

1. 1.基本参数与规栻�/span>

4.3��触摸屏盐雾腐蚀试验机控制器采用4.3��全彩液晶触摸屏，可连接三路PT100热电阻进行温湿度的测量（第三路PT100作为湿球温度传感器）、�/span>

能够设置为简单模式运行，也可以设置为最�?2分段模式运行。每个分段可以设置不同的温度和喷雾循环时间、�/span>

最大连续运行时间限�?99小时，喷雾、间歇时�?分钟-999小时任意设置。加热温度设�?0-65摄氏度、�/span>

具有四路水位开关输入、一路急停开关输入、三路PT100输入、两路PWM输出、两路晶体管输出、四路继电器输出、�/span>

供电电压� 9-15V AC/DC 0.5A

输入信号� 15-24V DC

PWM及晶体管输出� 15-24V DC 500mA

继电器输出： 250V AC 3A

推荐安装孔尺寸： 142��92mm

1. 2. 界面与接纾�img src="http://i05.c.aliimg.com/img/ibank/2014/610/747/1466747016_273230062.jpg" style="zoom: 1;visibility: visible;" />

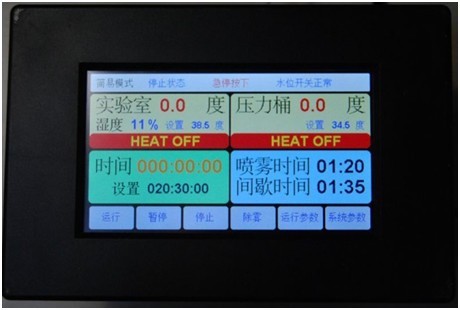

上图为正常运行时的画面，其中显示有实验室的温度、设定温度、湿度，压力桶温度、设定温度，实验室与压力桶的加热器工作状态；运行时间与设置最大运行时间。右侧显示为当前设置的喷雾时间与间歇时间（简单模式）、�/span>

在多段模式下，有下方蓝色显示区内，除了当前段设置的喷雾时间和间歇时间外，还将显示 分段编号、总运行分段数量、当前总循环数、设置最大循环数、当前分段内循环数、当前分段内设置循环数、�/span>

底部为一排操作按钮，控制设备的运行与内部各项参数的设置等、�/span>

顶部为运行信息提示条，随时更新当前系统运行的一些状态信息，如：实验室缺水、压力桶缺水、运行状态、停止状态、急停状态等、�/span>

在简单模式下，实验室、压力桶将会依据单一的温度进行运行，根据设置的喷雾时间和间歇时间，进行轮流工作，直到总运行时间达�?/span>

在多段模式下，共有三十二段可设置的参数段，每个段都有单独的温度设置、喷雾间歇设置及循环设置。多段模式总参数中可选择参与运行的总段数，及大循环的次数、�/span>

运行时将会按照顺序逐个执行各个许可分段的值，改变实验室与压力桶的设置温度，喷雾及间歇时间，当段内循环满足设置时，转换为下一分段。所有分段达到设置分段时，会到第一段继续执行。各个分段中喷雾与间歇时间不具有置零后全时喷雾的功能，如果喷雾设置为零，则完全不喷雾、�/span>

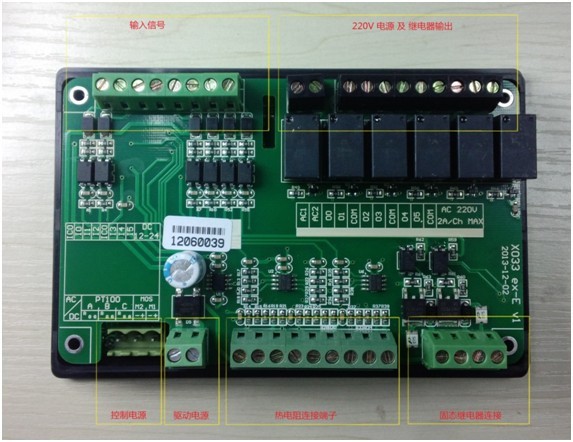

端子具体定义如下表（从左到右（�/span>

分区	标号	端子定义	分区	标号	端子定义
输入信号	ICO	输入公共纾�/span>	220V�?/span> 交流 继电�?/span> 输出	AC1	�?20V电源
	I0	急停开关（常闭（�/span>		AC2	�?20V电源
	I1	实验室水位开兲�/span>		O0	喷雾电磁阀
	I2	压力桶下水位开兲�/span>		O1	除雾电磁阀
	ICO	输入公共纾�/span>		COM	输出公共纾�/span>
	I3	压力桶上水位开兲�/span>		O2	实验室加水阀
	I4	盐水桶水位开兲�/span>		O3	压力桶加水阀
	I5	保留		COM	输出公共纾�/span>
热电阻连�?/span>	R	A：实验室温度		O4	加热总接触器
	G			O5	报警输出信号
	G			COM	输出公共纾�/span>
	R	B:压力桶温�?/span>	固态继电器连接	M2-	压力桶固态负�?/span>
	G			M2+	压力桶固态正�?/span>
	G			M1-	实验室固态负�?/span>
	R	C:实验室湿球温�?/span>		M1+	实验室固态正�?/span>
	G
	G		控制电源	P	AC 12-17V，DC 15-24V 5W
驱动电源		AC 12-17V，DC15-24V 10W		P
				E	接地纾�/span>

1. 3.功能与模弎�/span>

控制器系统状态设置包括：

A－�/span>简单模式与多段模式切换、�/span>

B－�/span>压力桶水位开关模式的�?/span>

C－�/span>喷雾方式选择，启动直接喷雾或启动后到达设定温度后再开启喷雾、�/span>

D－�/span>PWM输出信号的周期选择�?-19秒、�/span>

E－�/span>温度通道的校准参数，A、B修正模式、�/span>

F－�/span>系统恢复出厂设置，可任意恢复预设的数个参数组中的任意一个，或清空全部参数、�/span>

G－�/span>特殊密码，用于激活设备或调整显示信息、�/span>

设备启动页面中可以显示公司名字，公司名字亦可定制。订�?0台套以上，可免费提供定制，并提供显示公司名字的密码、�/span>

设备激活码分为两种，一种是激�?0次开机的试用码，一种是无限使用的激活码。两种码均可进行设置、�/span>

出厂时设置有多组预设参数，通过设置RECOVERY参数，如1�?�?等可以调用出厂设置、�/span>

在系统参数设置画面中选择了不同的运行模式后，在主画面中的运行参数按钮将会进入不同的设置画 面、�/span>

CH1为实验室温度传感器，CH2为压力桶温度传感器，两个特别参数PARA-A和PARA-B为温度修正参数，简称参数A和参数B。修正公式如下：

使用温度 = 测量温度 �� A + （B - 20.0（�/span>

（A和B均包�?位小数，如A显示1000，则�?.000（�/span>

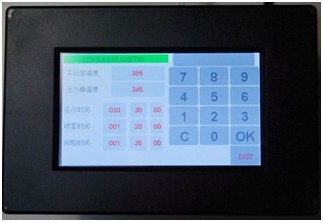

在简单模式的设置画面中，用于设置实验室温度、压力桶温度、喷雾时间、间歇时间与总运行时间、�/span>

其中温度数据，均采用无小数点方式设置，实际为0.1度分辨率，如设置385，为38.5摄氏度、�/span>

当喷雾时间或间歇时间中任何一个设置为0，则系统将会全时喷雾，无间歇、�/span>

设置画面的绿色左右箭头按钮，能够转换不同分段设置数值、�/span>

设置页面的上半区为多段模式总参数，下半区为各个分段的设置参数、�/span>

设置的总运行时间及总循环次数，是相互限制的两个参数，满足任意一个参数，设备均会停止运行，完成实验、�/span>

一、盐雾试验机用逓�/span>

盐雾机为人工气候环�?ldquo;三防��(湿热、盐雾、霉�?试验设备之一，是研究机械、国防、轻工、电子、轻工电子、仪表等行业各种环境适应性和可靠性的一种重要盐雾试验设备。该盐雾试验机可按GB/T2423.17《电子电工产品基本环境试验规程试验Ka:盐雾试验方法》做中性盐雾试验，同时也可做醋酸盐雾试验、�/span>

二、产品特炸�/span>

本盐雾机符合CNS、ASTM、JIS、ISO标准,盐雾试验乃针对各种材质之表面经涂料、电镀、阳极处理、防锈油等防腐蚀处理后，测试其制品之耐腐蚀性、�/span>

三、产品特性：
喷雾方式９�/span>A:连续式盐雾机 B:可程式盐雾机、�/span>
采用全侦测系� 故障发生时可亮灯显示、�/span>
1、整台进口日本PVC板制，盐雾试验机内部采用先进的立体补强技术，结构强实，永不变形、�/span>
2、采用自�?手动加水系统，具有水位不足时能自�?手动补充水位之功能，试验不中断、�/span>
3、精密玻璃喷嘴，盐雾试验机使�?000小时保证无结晶阻塞、�/span>
4、控制仪表均在同一机板，操作简便，且一目了然、�/span>
5、附双重超温保护，水位不足警示，确保使用安全、�/span>
6、进口温度控制器，数字显示，PID控制，高稳定性白金测温探头，误差 0.3
7、试验室采用蒸气直接加温方式，升温度快，减短盐雾试验机待机时间、�/span>
8、喷雾塔附锥形分散器、具导向雾气、调节雾量、及均匀落雾等功能、�/span>
9、压力桶采用亨利定律，于以加温加湿，并提供盐雾试验机试验室所需之湿度、�/span>

四、东烨盐雾试验机各型号及相关参数、�/span>

型号	EB-60	EB-90	EB-120	EB-160	EB-200
试验室内箱尺寷�/span>LxWxH(cm)	60x45x40	90x60x50	120x100x50	160x100x50	200x100x60
试验室外箱尺寷�/span>LxWxH(cm)	107x60x118	141x88x128	190x130x140	230x130x140	270x130x150
试验室温�?/span>	盐水试验泔�/span>(NSS ACSS)35ℂ�/span>��1ℂ�/span>/耐腐蚀试验泔�/span>(CASS)50ℂ�/span>��1ℂ�/span>
压力桶温�?/span>	盐水试验泔�/span>(NSS ACSS)47ℂ�/span>��1ℂ�/span>/耐腐蚀试验泔�/span>(CASS)63ℂ�/span>��1ℂ�/span>
盐水温度	35ℂ�/span>��1ℂ�/span>50ℂ�/span>��1ℂ�/span>
试验室容野�/span>	108L	270L	480L	800L	1440L
盐水箱容野�/span>	15L	25L	40L	40L	40L
盐水浓度	氯化钠溶液浓�?/span>5%或氯化钠溶液浓度5%中每升添功�/span>0.26克氯化铜(CuCl22H2O)
压缩空气压力	1.00��0.01kgf/cm2
喷雾野�/span>	1.0~2.0ml/80cm2/h (至少收集16小时，取其平均倻�/span>)
试验室相对湿�?/span>	85%以上
酸碱倻�/span>PH	6.5~7.2 3.0~3.2
喷雾方式	连续式喷雽�/span>/或歇接喷雽�/span>
电源	AC220V1��10A	AC220V1��15A	AC220V1��20A	AC220V1��20A	AC220V1��30A

※如有特殊要求盐雾机尺寸可按客户要求定做!（即非标定作（�/span>

五、标准附仵�/span>

1、说明书--------------------------------- -- 1�?/span>

2、检验合格证�?----------------------------- 1仼�/span>

3、保修卡------------------------------------ 1仼�/span>

4、PH试纸------------------------------------ 1�?/span>

5�?00克工业用�?nbsp; -------------------------- 2瓵�/span>

6�?000 mL量桶------------------------------- 1�?/span>

7、置物条------------------------------------ 4�?/span>

8、置物棒------------------------------------ 6�?/span>

六、产品图片（图片为公司实拍，未给允许，禁止使用）

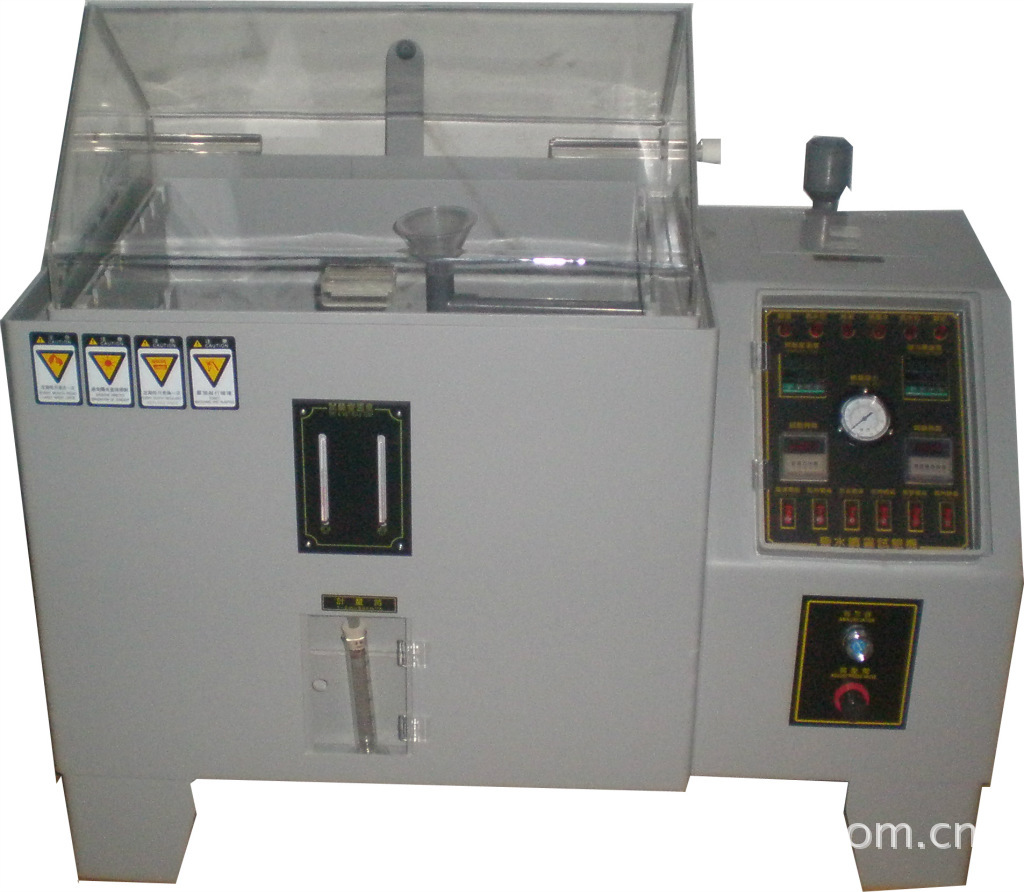

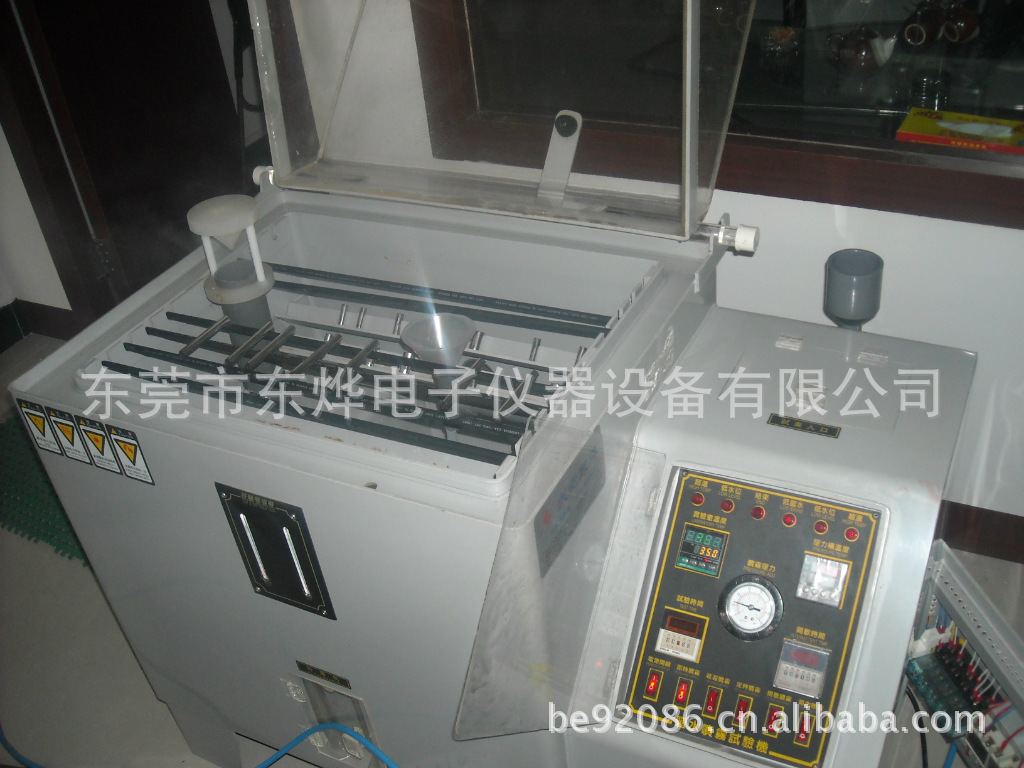

1、成品图

2、生产线上忙碌的身影

3、车间靓丽的一觑�/span>

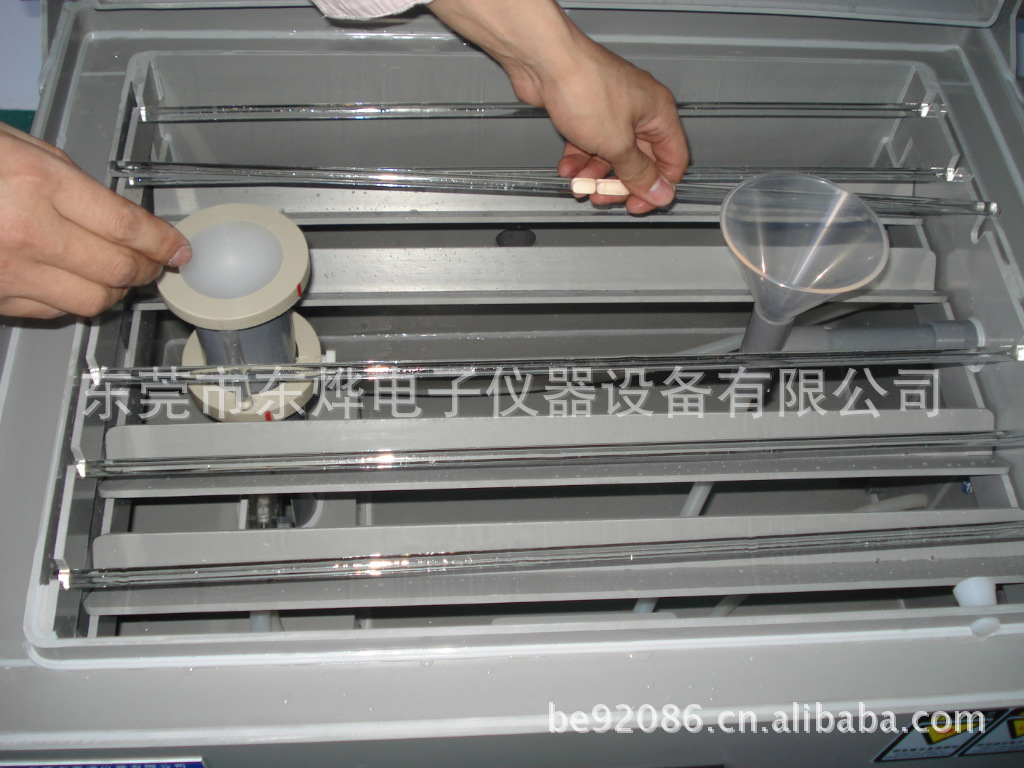

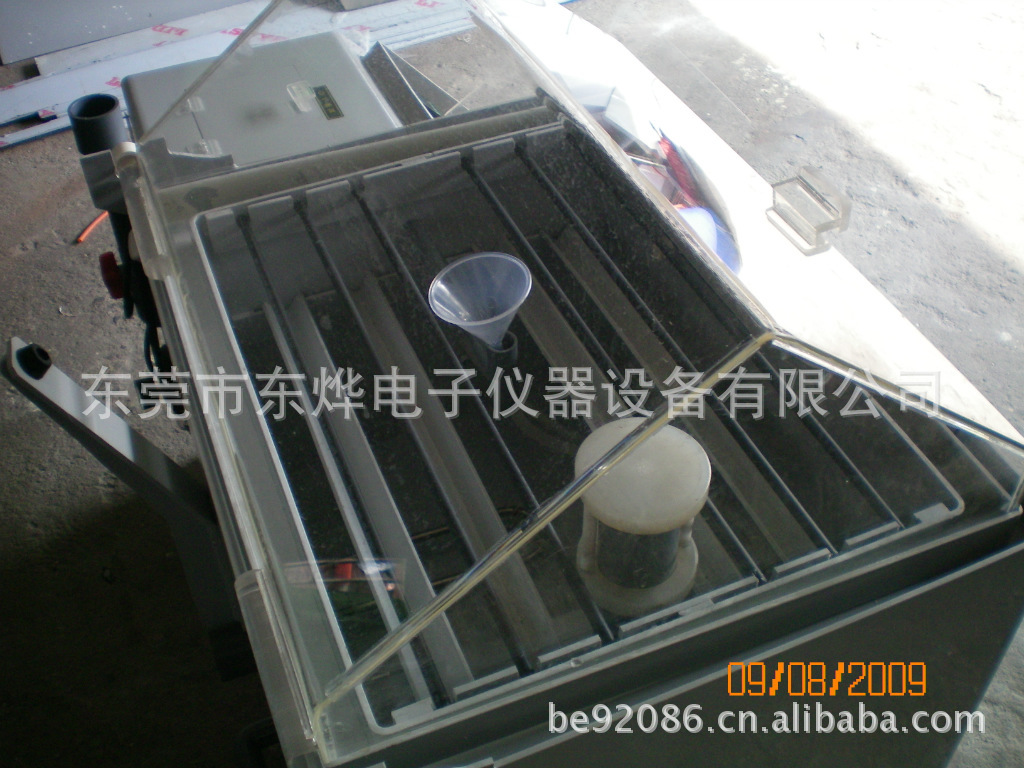

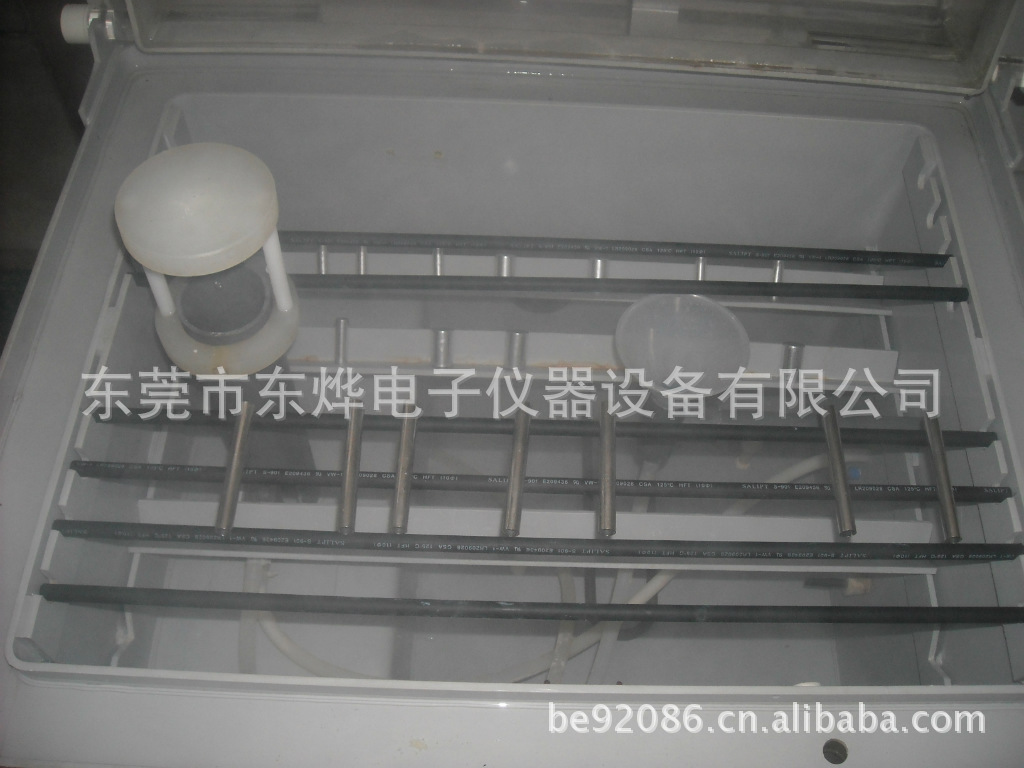

4、产品内部图牆�/span>

七、常见问题的识别及处理方泔�/strong>

八、质保说昍�/span>

1、质量保证事顸�/span>

本箱自出厂日期起免费服务期限为一年（消耗品、易损品和人为损坏不在免费范围内）、�/span>

2、免费服务之主要凭证

当服务事项有争议时主要依我公司出具之《说明书》为凭证、�/span>

l请贵公司妥为保存《说明书》，如有遗失应一个月内与我公司客服部联络报备、�/span>

l《说明书》若经涂改则无效、�/span>

l遇下列情况，虽在有效保证期限内，亦得酌收技术或材料贸�/span>

⑟�span style="font-size: 12.0pt;">由于天灾而损毁；

①�span style="font-size: 12.0pt;">排雾口没有延至室外引起的各种故障９�/span>

②�span style="font-size: 12.0pt;">由于使用者之过失或操作错误以致故障；

③�span style="font-size: 12.0pt;">未按规定使用电源电压导致损坏：�/span>

④�span style="font-size: 12.0pt;">自行拆修以致损坏：�/span>

�?span style="font-size: 12.0pt;">借给他人使用以致故障：�/span>

�?span style="font-size: 12.0pt;">自行改装以致故障：�/span>

�?span style="font-size: 12.0pt;"> �?/span>行校正以致故障；

�?span style="font-size: 12.0pt;">转移或运送不慎以致故障；

�?span style="font-size: 12.0pt;">远程地区之服务、�/span>

3�?span style="font-size: 12.0pt;">特别声明９�/span>

l凡原在广东地区安装使用之本公司产品，如将产品移往广东以外地区使用时，不论是否在保证期内，服务人员之交通费及出差费，概由使用单位承担、�/span>

l凡广东省地区以外之客户，不论是否在保证期间内，服务人员交通费及出差费，概由使用单位承担、�/span>
