SJ5200螺纹综合测量机螺纹测量机检定仪器的详细描述９/h5>
一、SJ5200螺纹综合测量机产品介绌/p>
目前对于螺纹外径等单一参数可以通过常规的计量器具进行检测（如螺纹通规、止规直接检测），但对于中径类参数的检测无法直接测量，只能采用借助工装组合进行测量（如三针法），难度大，且测量结果需要通过复杂计算。这类测量方法的效率低，且无法进行螺纹参数的综合判定、/span>
? 目前常用的螺纹测量方法的优缺点比辂/span>
| 测量方法 |
使用设备 |
优点 |
缺点 |
综合测量泔/span> (量规测量? |
螺纹量规 |
效率高、便于批量检浊/span> |
只能针对单一公差尺寸测量、无法提侚/span> 测量的精确数据、人为影响大 |
螺纹的单项测野/span> （量针法（/span> |
测长机、千 分尺 |
三针测量外螺纹中径，精度?/span> ?~8um |
只能测量单一参数 |
| 影像泔/span> |
万能工具昽/span> 微镜 |
一次可测出多个参数 |
只能测量外螺纹，且对螺纹表面质量 要求髗/span> |
| 激光三角测量法 |
激光干涉仪 |
一次可测出多个参数 |
受螺纹表面质量、牙型角、外界环墂/span> 等因素的影响，测量仪成本较高 |
| 三坐标测量仪 |
三坐栆/span> |
一次可测出多个参数 |
测量头结构偏大，对小螺纹和内螺纹 的测量有局限性，测量仪成本较髗/span> |
| 接触扫描弎/span> |
螺纹综合浊/span> 量机 |
一次可测出多个参数，测量精 度高、速度快、范围广，可浊/span> 量小螺纹和内螺纹，目前最奼/span> 的螺纹测量方桇/span> |
/ |
针对传统对于螺纹外径等单一参数的检测过程复杂、效率低、劳动强度大、人为影响大、数据不客观以至于工作量大等缺点和不足，以及国外螺纹综合测量仪价格昂贵等因素，我司于2012年在国内首家、独家推出的高性能重大产品SJ5200螺纹综合测量机、/span>
该产品具有精度高、使用方便、功能强等优点，一次装夹，能够全自动检定圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数的测量，非常适合各等级螺纹规检定和测量。本产品采用的接触扫描式是目前测量螺纹最好的方案、/span>
二、SJ5200产品概述

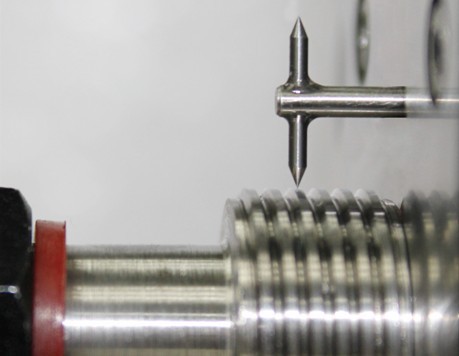

SJ5200采用进口高精度光栅测量系统、高精密气浮轴承驱动系统、进口伺服电机控制系统、高稳定性工业计算机控制系统及超大容量存储器技术，实现螺纹综合参数的全自动、高精度测量。通过高精密气浮轴承系统驱动测针与被测螺纹接触扫描，采用进口高精度光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数、/span>
螺纹综合测量机为全自动测量，操作者只需装好被测螺纹，在检定软件上选择被测螺纹的标准和输入被测螺纹的规格、检测量程等参数后，点击开?rdquo;按钮，系统立即进行全自动检定，系统可以实时显示螺纹轮廓的牙型曲线图，自动计算出大径、中径、小径、螺距、牙型角等各项螺纹参数，并根据系统内置的螺纹标准数据库对被测件螺纹的各项参数进行合格判定，整个测量过程不超过2分钟，检定结束后自动生成检定结果、/span>
仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、圆柱螺纹规检测规程（JJG 888-1995）、圆柱螺纹量规校准规范（JJF 1345-2012）的要求、/span>
系统软件为简体中文操作系统，操作方便、/span>
三、结构原琅/p>
本仪器主要包括光栅传感器、气浮轴承系统、测控箱、检定夹具、检定软件、计算机和打印机、/span>
SJ5200螺纹综合测量机采用计量光栅尺作为长度标准，采用工业计算机进行控制。计算机在用户点?ldquo;开?rdquo;后，会根据用户选择被测螺纹的标准和输入被测螺纹的规格、检测量程等信息后，向控制箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制微型直流电机精确驱动测针与被测螺纹接触扫描，由光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数，形成检定记录和结论，保存到数据库并供客户进行报告打印、/span>
四、产品功胼/p>
1、全自动检定圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的综合参数，如作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数：/span>
2、检定各种类国标（GB）、ISO（公制）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规：/span>
3、可检测单头、多头螺纹的综合参数：/span>
4、满足多种螺纹规程、标准，根据规程、标准自动进行检定结果判定；
5、一次测量即可记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被检定螺纹的曲线图、相关参数数据和分析图表，包含规程中要求测量的各种示值误差；
6、支持中、英文界面，更符合中国用户操作习惯；
7、可按被测螺纹类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
8、可从数据库中选定多条记录成批打印检定记录或者检定证书；
9.可将检定数据输出到Word、Excel、AutoCAD文档：/span>
10、具有数据备份和还原数据库功能、/span>
11、可根据客户特殊需求，定制检定记录报表和检定证书的格式、/span>
12、可根据客户需求定制检定标准、/span>
1?strong>全自动检测螺纹综合参数：测量中无需人工干预和计算，2分钟内即可完成所有被测参数的扫描测量，并显示所有测量结果，自动生成检定报告，大大简化了传统测量中操作人员的工作强度，提高了测量效率和测量质量与精度、/strong>
?）客户选好螺纹类型、输入相关检测信息，点击开?rdquo;后，计算机自动控制高精度伺服电机精确驱动测针与被测螺纹接触扫描，不需人工干预：/span>
?）高精度光栅测量系统自动记录扫描过程中的坐标变化，由计算机自动计算螺纹相关参数，自动形成分析图表：/span>
?）检定软件自动生成检定报告、/span>
2、高精度、高稳定性、高重复性：分辨?.01um，完全满足被测件测量精度要求、/strong>
?）国内领先的高精度光栅测量系统，分辨力达?.01um，重复性小?.1um，测量精度高：/span>
?）精确控制的测力平衡系统，降低测力变化引起的测量误差，并有良好的跟随性；
?）高精度气浮导轨系统，保证系统稳定可靠工作；
?）进口特殊材料制作的高刚性、无变形测杆和刚性强、耐磨性好的测针，保证螺纹数据的真实采集、/span>
3?strong>简便、人性化设计９/strong>螺纹装夹方便快捷，无需复杂调整过程，无需记录数据，仪器操作界面友好，操作者几分钟内即可基本掌握仪器操作，使用十分简便、/span>
??0多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验：/span>
?）集成众多螺纹标准、规程，功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询检定记录；
?）测量范围广，可满足绝大多数螺纹类型的综合参数测量；
?）纯中文操作软件系统，更好的为国内用户服务；
?）打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；
?）本仪器采用计算机大容量数据库储存，可记录保存所有检定结果、/span>
一、技术参数：
| 传感器系统： |
进口高精度光栅测量系绞/span> |
| 分辨力： |
0.01?m |
| 直线导轨９/span> |
高精度气浮轴承系绞/span> |
| 驱动装置９/span> |
交流伺服电机控制 |
| 测量力系统： |
计算机自动控刵/span> |
| 计算机： |
24"工业计算朹/span> |
| 气源提供９/span> |
0.6MPa，无水、无沸/span> |
| 电源９/span> |
220V?0Hz |
| 规格 |
SJ5200-6025 |
SJ5200-10060 |
SJ5200-16060 |
| 外尺寸测量范围mm |
1.0~50 |
1.0~90 |
1.0~150 |
| 内尺寸测量范围mm |
2.5~60 |
2.5~100 |
2.5~160 |
| 最大扫描范围mm |
25 |
60 |
60 |
| 最小螺距mm |
0.1 |
0.1 |
0.1 |
| 仪器重量kg |
200 |
250 |
300 |
| 测量不确定度 |
| 圆柱螺纹环规或锥型螺纹环?10 mm以上小径，牙型半?ge;27) |
| 小径?m |
2.0 + L/200 |
3.0 + L/200 |
3.0 + L/200 |
| 实际螺纹中径?m |
2.0 + L/200 |
3.0 + L/200 |
3.0 + L/200 |
| 螺距?m |
0.75 + L/200 |
0.75 + L/200 |
0.75 + L/200 |
| 圆柱螺纹环规或锥型螺纹环?2.5~10 mm小径，牙型半?ge;27) |
| 小径?m |
2.5 + L/200 |
3.0 + L/200 |
3.0 + L/200 |
| 实际螺纹中径?m |
2.5 + L/200 |
3.0 + L/200 |
3.0 + L/200 |
| 螺距?m |
0.75 + L/200 |
0.75 + L/200 |
0.75 + L/200 |
| 圆柱螺纹塞规或锥型螺纹塞?1mm上大径，牙型半角27) |
| 大径?m |
1.5 + L/200 |
2.5 + L/200 |
2.5 + L/200 |
| 实际螺纹中径?m |
1.5 + L/200 |
2.5 + L/200 |
2.5 + L/200 |
| 螺距?m |
0.75 + L/200 |
0.75 + L/200 |
0.75 + L/200 |
| 光面圆柱环规或锥型光面规(直径10mm以上 ) |
| 光面环规直径?m |
0.7 + L/200 |
1.5 + L/200 |
1.5 + L/200 |
| 光面塞规直径?m |
0.7 + L/200 |
1.5 + L/200 |
1.5 + L/200 |
| 光面圆柱环规或锥型光面规(直径1~10 mm ) |
| 光面环规直径?m |
1.5 + L/200 |
2.0 + L/200 |
2.0 + L/200 |
| 光面塞规直径?m |
1.5 + L/200 |
2.0 + L/200 |
2.0 + L/200 |
二、内置数据库标准９/strong>
| 数据库中的常用标凅/span> |
| 序号 |
标准叶/span> |
标准名称 |
| 1 |
GB/T 3934 |
普通螺纹量觃/span> |
| 2 |
JB/T 10588 |
米制锥螺纹量觃/span> |
| 3 |
ISO 1502 Metric |
ISO 公制螺纹 |
| 4 |
ISO 7/2 Pipe threads |
ISO 密封螺纹 |
| 5 |
ISO 228 Pipe threads |
ISO 非密封管螺纹 |
| 6 |
BS 21 Pipe threads |
英标管螺纸/span> |
| 7 |
BS 919/1 Unified |
英标统一螺纹 |
| 8 |
BS 919/2 Whitworth |
英标惠氏螺纹 |
| 9 |
BS 919/3 ISO Metric |
英标公制螺纹 |
| 10 |
ANSI/ASME B1.20 NPT |
美标管螺纸/span> |
| 11 |
ANSI/ASME B1.2 Unified |
美标统一螺纹 |
| 12 |
DIN 13 Metric |
德标公制螺纹 |
| 13 |
DIN 2999 Pipe threads |
德标管螺纸/span> |
| 14 |
JIS B0251 |
日标公制螺纹 |
三：配置清单９/strong>
1、SJ5200螺纹综合测量机主??/span>
2、安装夹具，具体型号和件数按客户需求配?/span>
| 序号 |
夹具名称 |
说明 |
| 1 |
2.5-8内尺寸夹其/span> |
测量内尺寸用支撑装置，测量范?.5-8mm、/span> |
| 2 |
8-36内尺寸夹其/span> |
测量内尺寸用支撑装置，测量范?-36mm、/span> |
| 3 |
36-60内尺寸夹其/span> |
测量内尺寸用支撑装置，测量范?6-60mm、/span> |
| 4 |
60-100内尺寸夹其/span> |
测量内尺寸用支撑装置，测量范?0-100mm、/span> |
| 5 |
100-160内尺寸夹其/span> |
测量内尺寸用支撑装置，测量范?00-160mm、/span> |
| 6 |
1-3外尺寸夹其/span> |
测量外尺寸用支撑装置，测量范?-3mm、/span> |
| 7 |
3-20外尺寸夹其/span> |
测量外尺寸用支撑装置，测量范?-8mm、/span> |
| 8 |
20-60外尺寸夹其/span> |
测量外尺寸用支撑装置，测量范?-55mm、/span> |
| 9 |
45-100外尺寸夹其/span> |
测量外尺寸用支撑装置，测量范?5-95mm、/span> |
| 10 |
95-150外尺寸夹其/span> |
测量外尺寸用支撑装置，测量范?5-150mm、/span> |
| 11 |
自动夹具组（选配（/span> |
可覆盖以?0%内外尺寸夹具功能，不需人工拆装，效率更高、/span> 带证书、/span> |
3、测针组，具体型号和件数按客户需求配?/span>
| 序号 |
测针编号 |
测针信息 |
备注 |
| 1 |
2.2# |
2.2/0.6/1.0/45.0 |
顶角45，最大有效深?.60 mm，顶点距?.2 mm |
| 2 |
3.0# |
3.0/0.6/1.0/45.0 |
顶角45，最大有效深?.00 mm，顶点距?.0 mm |
| 3 |
3.5# |
3.5/0.6/1.0/45.0 |
顶角45，最大有效深?.00 mm，顶点距?.5 mm |
| 4 |
4.4# |
4.4/1.2/2.0/45.0 |
顶角45，最大有效深?.20 mm，顶点距?.4 mm |
| 5 |
5.0# |
5.0/1.2/2.0/45.0 |
顶角45，最大有效深?.50 mm，顶点距?.0 mm |
| 6 |
6.0# |
6.0/1.2/2.0/45.0 |
顶角45，最大有效深?.00 mm，顶点距?.0 mm |
| 7 |
7.0# |
7.0/1.2/2.0/45.0 |
顶角45，最大有效深?.25 mm，顶点距?.0 mm |
| 8 |
9.0# |
9.0/1.2/2.0/45.0 |
顶角45，最大有效深?.50 mm，顶点距?.0 mm |
| 9 |
11.0# |
11.0/1.2/2.0/45.0 |
顶角45，最大有效深?.0 mm，顶点距?1.0 mm |
| 10 |
18.0# |
18.0/1.2/2.0/45.0 |
顶角45，最大有效深?.0 mm，顶点距?8.0 mm |
注：18.0#测针仅标配于10060?6060两种型号，其他测针适配所有型号、/span>4、标准器2仵/span>
| 标准器名?/span> |
说明 |
| 校准觃/span> |
校准轮廓用硬质合金标准器，带证书 |
| 基面觃/span> |
校准轮廓用硬质合金标准器，带证书 |
5、标准光面环规（带证书，标配为国产规），具体型号和件数按客户需求配?/span>
| 型号 |
标准光面环规尺寸（mm（/span> |
| SJ5200-6025 |
3???????2?5?0?7?5?5 |
| SJ5200-10060 |
3???????2?5?0?7?5?5?5?5 |
| SJ5200-16060 |
3???????2?5?0?7?5?5?5?5?20 |
6、标准光面塞规（带证书，标配为国产规），具体型号和件数按客户需求配?/span>
| 型号 |
标准光面塞规尺寸（mm（/span> |
| SJ5200-6025 |
3???????2?5?0?7?5?0 |
| SJ5200-10060 |
3???????2?5?0?7?5?0?0?0 |
| SJ5200-16060 |
3???????2?5?0?7?5?0?0?0?20 |
