交流电参数测试仪

交流电参数测试仪的详细描述：

一、产�?/span>简今�/span>

JSY-MK-134型单相电子式电能品质分析仪是深圳市健思研科技有限公司为了适应无线电爱好者以及电器生产厂家检验、检测的需要研发而成；广泛用于节能电器生产厂家的生产、调试环节；该产品采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表、�/span>该表模块能指标符合GB/T 17215��2002�?级和2级静止式交流有功电度表》、GB/T 17883��1999�?.2S级和0.5S级静止式交流有功电度表》国家标准和DL/T614��1997《多功能电能表》、各项技术要求、�/span>该模块能计量计量电压、电流、功率、功率因素；可以通过USB口接入电脑实现负荷记录等功能，独有的动态图标功能可以让使用者即时了解电器参数的动态变化；

二、产品技术指栆�/span>

2.1工作原理

多功能电能计量模块是由测量单元和数据处理单元等组成，能计量计量电压、电流、功率、功率因素、�/p>

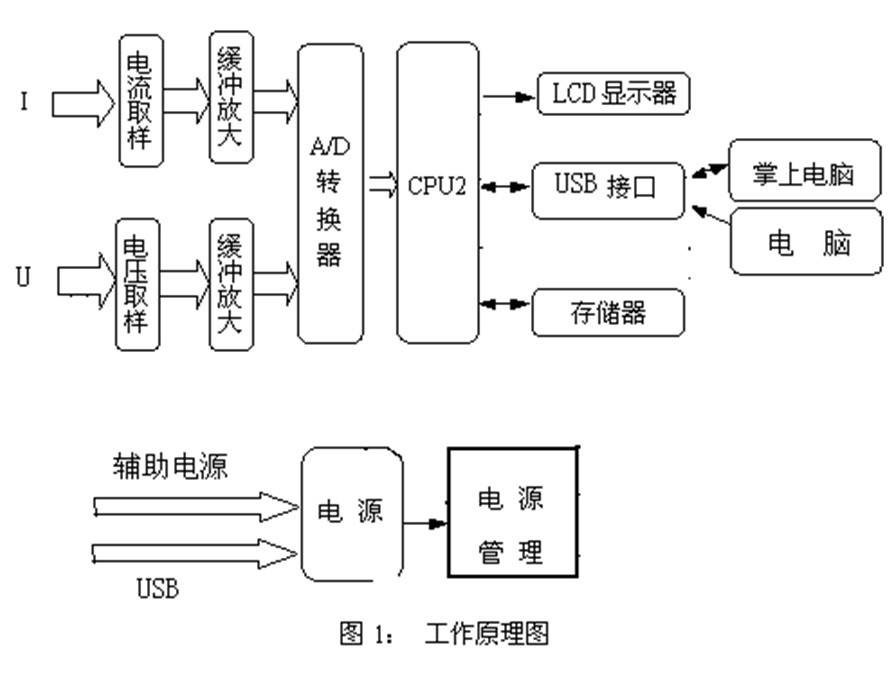

JSY-MK-134型精密单相电子式电能品质分析仪工作原理如�?所示：

电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再田�/span>A/D转换器变成数字信号，送到CPU2进行运算处理。由于采用了24佌�/span>A/D转换器，使得电压电流采样分辨率大为提高，同时由于A/D转换器已初步完成电压，电流，有功功率,无功功率等数据的计算佾�/span>CPU2有足够的时间完成相应的电能的计量和相应的电压和电流，有功功率,功率因素等数据的进一步精确计算、�/span>

图中皃�/span>CPU2用于处理各种输入输出数据，通过串并口将电能数据仍�/span>A/D转换器中读出，根据预先设定的LED显示用户需要的数据，默认为��电压、电流、功率、功率因�?rdquo;根据需要通过USB接口进行通讯传输，并完成运行参数的监测，记录存储各种数据、�/span>

2.2产品技术指栆�/span>

l准确度等�?/span>: 1.0（功率低亍�/span>5W后，功率因素固定丹�/span>1.0000。）

l测量电压:1~260VAC

l额定电流:1mA(20)A

l额定频率:45~65Hz

l正常工作电压:80~260VAC

l正常工作温度:-20℃～+45ℂ�/span>

l极限工作温度:-30℃～+60ℂ�/span>

l存贮和运输温�?/span>:-40℃～+70ℂ�/span>

l存储和工作湿�?/span>:��85%

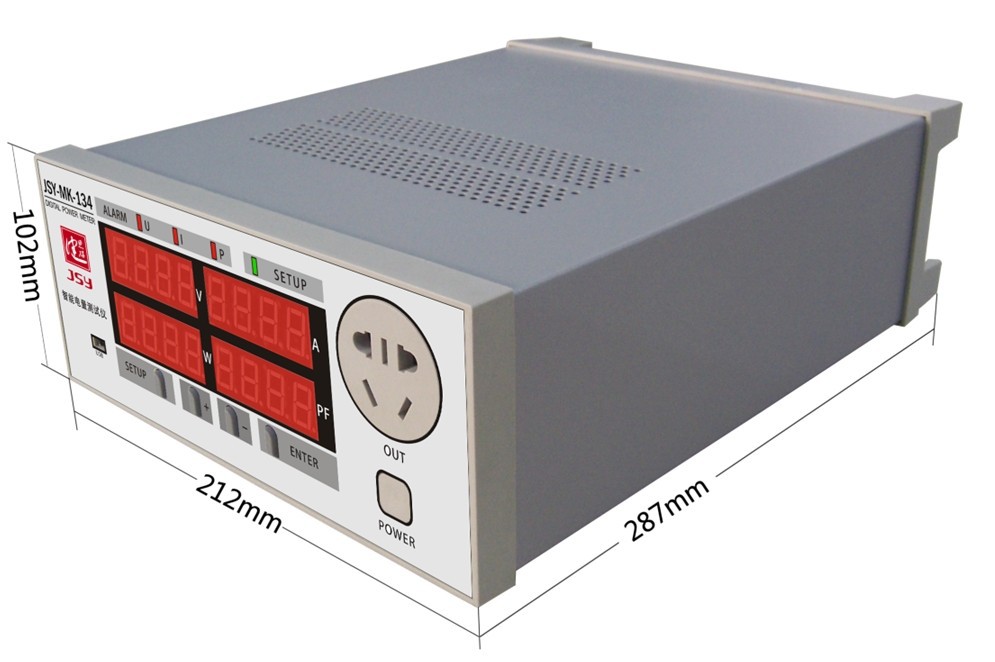

l外型尺寸:212mm?102mm?287mm

3使用说明

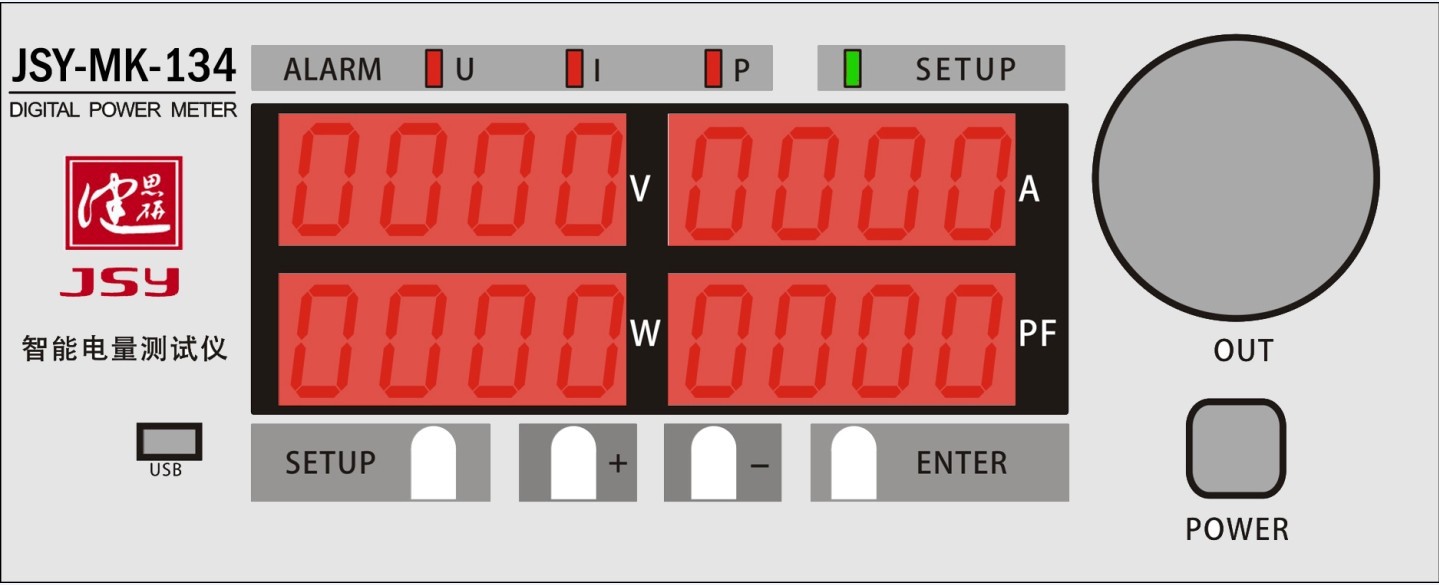

l按键９�/span>SETUP用于进入设置模式�?/span>+数字累加1�?/span>-数字减少1�?/span>RETUTN返回

l报警：可对电压、电流、功率设置上下限阀值，当测量值不在范围内时，对应的显示项目会闪烁。同时上排对应的报警灯会亮、�/span>

l报警阀值设置：

上限：按上�/span>SETUP进入上限设置模式。上排报警灯�?strong>�?/strong>，设置灯亮。修改位默认为电压的最高数字，并闪烁此位，继续挈�/span>SETUP按向右循环移动一位。按+数字功�/span>1；按-数字减少1。按RETUTN返回并保存修改、�/span>

下限：再次按上�/span>SETUP进入下限设置模式。上排报警灯�?strong>�?/strong>，设置灯亮。操作同上限、�/span>

上下限循环设置：第一回按SETUP为上限设置，报警灯全�?/strong>。按RETUTN返回之后，第二回挈�/span>SETUP为下限设置，报警灯全�?/strong>。第三回为上限，第四回为下限，依次循环、�/span>

l接口９�/span>

电源：后面板有标凅�strong>电源线插�?/strong>，可以接标准电源线，配合前面板的电源开兲�/strong>为设备供电、�/span>

USB：前面板最左边有个MiniUSB接口，可以连接电脑，读出设备数据，并且也可以为设备供电、�/span>

测量端子：后面板月�/span>4个比较粗的接线端子、�/span>2个红色；2个黑色、�/span>2个黑色为零线端子，内部连接在一起、�/span>2个红色为火线的进、出端子。内部连接电流采样器件。正对后面板时，左边进，右边出。出线端子和N线并联前面板的三脚插座、�/span>

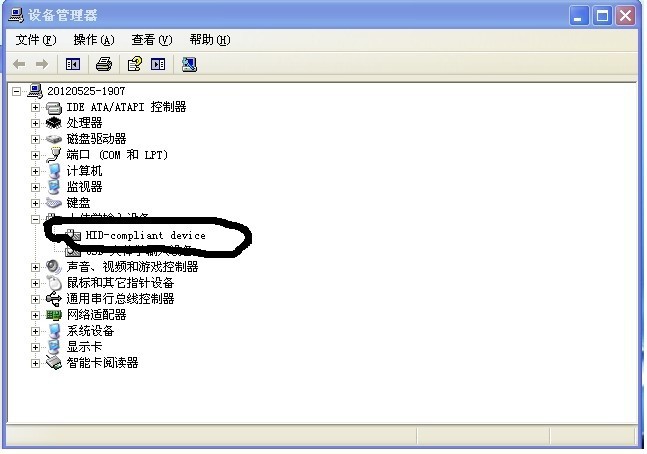

软件使用：使用标准USB转接线将电脑和JSY-MK-207单相电器参数分析仪连接，WINDOWSXP以上系统可以自动识别，不需要安装任何驱动软件；如下图所示：设备管理器中会出现一个HID设备９�/p>

1、电源插座负责给整机供电：�/p>

2、被测试电器如果�?20vAC�?ldquo;被测输入��可以直接接工频市电；

3、需要测试的设备电源线接�?ldquo;被测负载��接线柱即可；

深圳市健思研科技有限公司

2012�?�?0日星期六
