移动电源综合测试仪使用说明书

（使用前请仔细阅读此说明书，便严格按照使用说明来操作（�/span>

一�?/span>概述

JC-1008型移动电源综合测试仪（以下简称仪器），是用于移动电源及各种充电器的各项性能及参数的测量。本仪器操作简单，可以快速、直观的测出 给移动电源充电的电流，移动电源的输出电流、电压、及容量，本仪器内置进口微电脑控制芯片，测移动电源不需取出电芯，且测出容量误差范围及小，是移动电源生产厂家、经销商不可缺少的好帮手、�/span>

二�?/span>仪器参数

工作电压	AC110-240V 50-60HZ	工作温度	-10｝�/span>50ℂ�/span>
USB输出	DC5V 2A	输入	0｝�/span>7V
容量测量范围	0｝�/span>10000mAh	误差	<��5%
尺寸	290*260*90mm	重量	��1000g

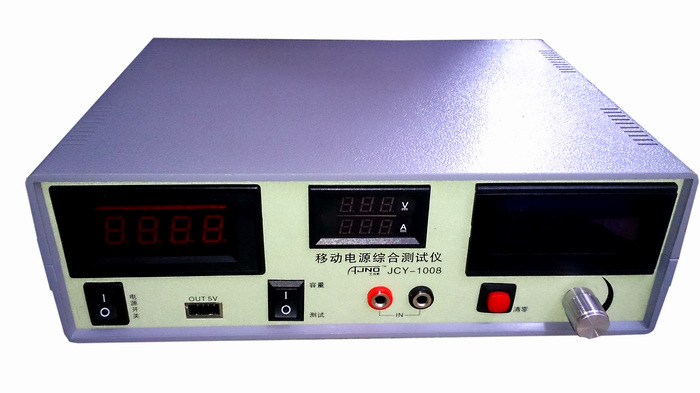

三�?/span>面板各部分功能（如下图）

①USB输出电流�?nbsp; ②容量表 ③测电流旋钮 ④电源开�?nbsp; ⑤输�?VUSB接口 ⑥容量和测试转换开�?nbsp; ⑦容量表清零�?nbsp; ⑧输入接口（红色正极、黑色负�?nbsp;�?nbsp; ⑨输入电压表 ⑩负载电流表

四�?/span>使用方法９�/span>

1�?/span>给移动电源充电电流的测量

用移动电源对应接口的充电线插入OUT 5V USB接口，此时表①会显示出电流，随着电源内电压和容量的增加，电流会逐渐变小�?移动电源的输出电压及电流测量�?nbsp;拔动开关⑥至测试位置，旋钮③逆时针关死，装好随机附送的USB测试线，红、黑插头分别插入上图⑧接口对应的红、黑端口中，测试线的另一端USB连接至需要测试的移动电源上，此时表⑨中应该有电压显示，如无，确认被测电源是否需要开机或是否有电，该电压就是被测移动电源的输出电压。顺时针转动旋钮③，至表⑨中电压显示4.8V左右时，表⑩中显示的即时被测移动电源的输出电流、�/span>

3、移动电源容量的测量

A、被测移动电源必须充满电

B、拔动开关⑥至容量位�?/span>

C、按动按钮⑦使容量表②清雵�/span>

D、用随机附送的测试线红黑插头，插入仪器上接口⑧的红黑孔，USB端插入被测移动电源（确认移动电源是否需要开机），此时容量表②启动，开始记录容量，至表⑩显�?ldquo;000��时，测试完成，时此容量表②显示的即时被测移动电源的容量、�/span>

五�?/span>注意事项

1�?/span>USB测试线，红、黑接头不可反接使用、�/span>

2、本仪器放电截止电压，根据移动电源内锂电保护电路设定，如需单独测试电芯容量，请把电芯连接到有保护电路的移动电源PCB板上，以免过放电而对电芯造成损伤�?nbsp;3、测移动电源容量时，输出必须�?/span>4.8｝�/span>5.5V，电�?/span>700MA以上＋�/span>PCB板转换效率在80%左右时测试出容量最接近，转换效率高或低时测试出的容量也会高或低，测量更高或更低电压移动电源时，请联系客服。电诜�/span>18676785654
