【服务热忱】西卡胶/西卡密封�?�?价格可议欢迎选购

【服务热忱】西卡胶/西卡密封�?�?价格可议欢迎选购的详细描述：

【服务热忱】西卡胶 /西卡密封�?�? 价格可议 欢迎选购

最佳性价比的幕墙耐侯胶！

公司简今�/strong>

作为贸易型的企业，我司在提供产品的同时，更注重技术以及服务的支持。我司在建筑防水密封领域有丰富的经验，主要代理西卡、Armstrong等国际知名公司的优秀产品，聚氨酯系列还用于汽车风挡，车身的密封，发动机的密封及许多工业领域包括集装箱制造，游艇制造，汽车空调的安装等,为客户提供多方面的服务，实现共赢�?/span>

一、西卡聚氨脂密封胶用逓�/strong>

1.作为弹性胶粘剂用于９�/strong>

* 组合金属框架建筑

* 盖板及角部处琅�/span>

* 轻质建筑材料

* 吸音天花松�/span>

* 木头、金属或塑料门窗框架

* 地台踢脚线及门槛

2.西卡聚氨脂胶作为弹性密封胶用于９�/strong>

* 混凝土、环氧、石材、及块石地面接缝密封

* 屋面和排水沟接缝密封

* 弹性通风密封

* 蓄水池，水箱及竖五�/span>

* 螺栓搭接接头

* 密封墙体或楼板的贯孔洞，卫生设施

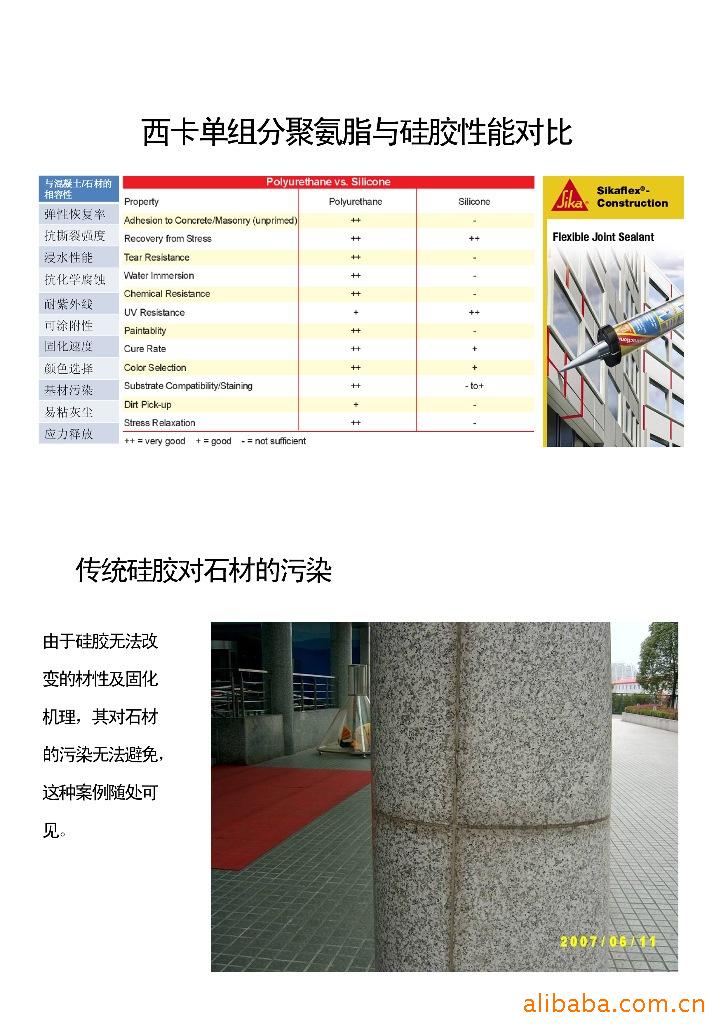

二、优炸�/strong>

新的Sikaflex-11FC聚氨酯密封胶、胶粘剂可与清洁的原有的Sikaflex-11FC胶粘剂牢固粘绒�/span>

*西卡胶与所有的水泥基材、砖、釉面砖、金属木材、聚氨酯、环氧和一些聚酯粘结良奼�/span>

* 西卡胶固化迅逞�/span>

* 西卡胶轻质建筑材斘�/span>

* 西卡胶耐久性能弹�/span>

* 西卡耐磨性能好，撕裂强度髗�/span>

* 西卡有良好的耐候及防水性能

* 竖向接缝�?0mm以内无滴垂现豠�/span>

* 现场即用，无需搅拌

* 无腐蚀�?/span>

* 可覆涂多种水�?溶剂�?橡胶基涂料（建议做初步试验）

* 经验证可与饮用水接触

三�?nbsp;使用指示

1.表面准备

施工表面应干净、坚硬、干燥并无油、脂及表面脏污如脱模剂、养护薄膜和疏水剂。彻底清除所有松动颗粒和灰尘

2.打底

对混凝土和多孔表面使用Primer 3、�/span>

对无吸收性表面请咨询我们、�/span>

3.西卡胶施�?/strong>

最低使用温度为5℃。为使用方便，将小支包装储存�?0�?20℃温度之中。用作胶粘剂，以点状或珠状施于已准备好的表面，将需粘结的构件挤入或压在基面上。胶粘剂厚度取决于表面纹理（1mm-5mm）。密封完成后，可20%洗洁剂水溶液抹光接缝表面。为保持接缝两侧洁净而使用保护粘带时，应在密封胶固化前撕去保护带。密封胶表面应尽量处于潮湿环境中、�/span>

4.接缝设计

在环境温度下，接缝宽度允许变化量９�/span>

0℃以上，为密封时接缝平均宽度�?plusmn;12.5%

0℃以上，为密封时接缝平均宽度�?plusmn;5%的总量

5.一般使�?/strong>

要用Sikaflex-11FC聚氨酯密封胶、胶粘剂成功地密封接缝，下述接缝设计规则值得关注９�/span>

接缝宽度12mm以下，宽深比�?�?

接缝宽度12mm以下，宽深比�?�?

为保证获得正确的宽深比，并为密封胶提供坚实的背衬，同时为防止密封粘在接缝底部，Sikaflex �C 11FC聚氨酯密封胶、胶粘剂下面必须用紧密封固定、不腐烂、无吸收性的背衬材料填充，如：纤维板配以隔粘带，或者选用Sika所提供的开孔性聚氨酯或闭孔聚乙烯背衬条、�/span>不能使用油或焦油类浸渍背衬材料、�/span>

6.膨胀缝设计应遵循的规刘�/strong>

一般的接缝有下列几何规则：

缝宽12mm以下

宽：深＝1�?或W＝D

缝宽�?2mm-40mm

宽：深＝1�?.5或W�?D

对混凝土和砌筑移动缝，缝深最�?mm

注： 1、混凝土缝的边角通常由于振捣不足而比较脆弱，因此应处理成斜角或凹迚�/span>

2、接缝底一定不能限制密封胶的变形，否则在接缝投入使用后会引起破坏、�/span>

3、接缝密封深度应通过塞入合适的接缝背衬材料来调整、�/span>

4、角缝也要塞入背衬带或背衬条，否则，接缝膨胀时会损坏密封胶、�/span>

四、技术数据（标准（�/strong>

� 艱�/strong>：灰、白、黑

� �?/strong>：约1.25kg/L

� �?/strong>：湿固型聚氨酯聚合物

� 应�/strong>：详情参�?ldquo;底油选择指南��

施工温度 ９�/strong>5�?40ℂ�/span>

工作温度�?40℃－�?0℃（热水中最高可�?0℃）

贮存朞�/strong>�?0℃以下，原封密闭包装至少可储�?个月

成膜时间 ９�/strong>45-75分钟，与天气有关

肖氏A硬度�?0-45

弹性恢复率：＞90%

抗拉强度�?0℃时伸长�?0%时，�?.5Mpa

断裂伸长玆�/strong>：＞400%

最大工作延伸及压缩性能：参照接缝设计部刅�/span>

撕裂强度�?Mpa

断裂抗拉强度：约1.4Mpa

不同相对温度及温度条件下的固化速度９�/strong>

40�?相对温度65%

20�?相对温度65%

20�?相对温度40%

5�?相对温度65%

耐化学腐蚀

长期 中期 短期/超短朞�/span>

� 矿物� 有机溶剂

弱酸 植物� 油漆稀释剂

弱碱 动物� 强酸

污水 燃料� 强碱

材料用量

对于不同的直径每支Sikaflex-11FC聚氨酯密封胶、胶粘剂可形成密封条长度如下（约每支�?00ml支装

3mm密封�?1籲�/span>

4mm密封�?5籲�/span>

5mm密封�?8籲�/span>

6mm密封�?9籲�/span>

Sika Primers （见前）：每公斤底油覆盖�?m2

一般来说，1升听装底油通常足够用于20-40�?00ml装的Sikaflex-11FC聚氨酯密封胶、胶粘剂、�/span>

Sika Cleaner C （清洁剂）约0.13L/m2

包装

600ml/支，20�?/span>

五、西卡粘结剂使用时重要说昍�/strong>

*　Sikaflex-11FC聚氨酯密封胶、胶粘剂最好储存在10�?25℃的干燥环境中。延期储存，其储存温度不应超�?0ℂ�/span>

* 最好是在同一天用完已开装的材料，否则喷嘴中的Sikaflex-11FC聚氨酯密封胶、胶粘剂将固化且必须清除、�/span>

* 施工密封胶时，避免引入空气、�/span>

* 不要用于大移动量的膨胀缝、�/span>

* 接缝移动量一定不能超过缝光宽�?plusmn;10%、�/span>

* 白色材料可能会随使用时间变黄、�/span>

* 在一些澡堂或饭堂，结构和装修材料的某些成分会形成烟雾并脏污Sikaflex-11FC聚氨酯密封胶、胶粘剂。含有旧车胎橡胶的瓷砖粘胶有此现象、�/span>

* 低温度环境下，接缝造型一完成，即对接缝用水雾喷湿润，以加速固化进程并最大限度减少早期缝移动造成裂缝的危险、�/span>

* 在固化的前三个小时避免水浸、�/span>

* 如果Sikaflex-11FC聚氨酯密封胶、胶粘剂的早期强度不够，应在固化期内对接缝粘胶托衬、�/span>

* 需要特殊的耐化学腐蚀性能，请向我们的技术服务部咨询、�/span>

* 对于一种特殊的涂料/油漆，如果没有在已固化的Sikaflex-11FC聚氨酯密封胶、胶粘剂上覆涂并超过6个月或更长时间的经验，则应进行覆涂性试验并确定９�/span>

1� 在预定时间内油漆适度干燥、�/span>

2� 如果漆膜干燥后，暴露在阳光下不会在变软和/或脏污与其接触的Sikaflex-11FC聚氨酯密封胶、胶粘剂、�/span>

* 做简单的测试，在已固化的Sikaflex-11FC聚氨酯密封胶、胶粘剂样本上覆涂，在油漆的正常干燥时间之后，置�?0℃条件下持续7天。Sika技术部可做此试验、�/span>

* 不要在采用氯消毒的游泳池中使用Sikaflex-11FC聚氨酯密封胶、胶粘剂密封接缝，因为偶然过量使用氯水会使Sikaflex-11FC聚氨酯密封胶、胶粘剂表面慢慢变粘、�/span>

* 如果可能，在打底之前放置背衬条、�/span>

* 施工过程中，不要搓揉或在闭孔性聚乙烯背衬条上刺孔，这将引起气体溢出。在温度升高的条件下，背衬条内的气体会吹入刚施工的Sikaflex-11FC聚氨酯密封胶、胶粘剂中形成气泡、�/span>

六、防护措於�/strong>

只要遵守一般的化学品处理措施，一般来说，Sika密封胶无毒。例如：未固化的材料一定不能接触食品或餐具，采取措施避免未固化的材料接触皮肤，因为有些人的皮肤特别敏感，可能会感染。推荐使用防护服、护目镜、护肤膏和橡胶手套。每项工作完成后，用肥皂和温水或使用树脂清除液彻底清洗皮肤一避免使用高效溶剂。使用易处理的纸巾（不要使用毛巾）擦干皮肤。推荐在工作区适当通风。意外溅入眼睛或嘴里，用水冲洗一立即看医生、�/span>
