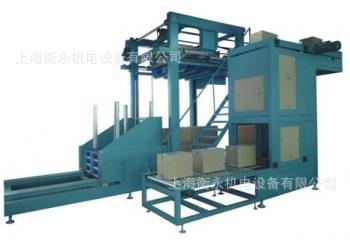

码垛机移栽机

高位码垛机的原理�?nbsp;　　

2.1.码垛单元 　　

l码垛形式：高位码�?nbsp;　　

l垛形结构９�/span>2��3编组＋�/span>5袊�/span>/层，8屁�/span>/垛（1000kg�?nbsp;　　3��3��4编组＋�/span>10袋，8屁�/span>/垚�/span>(1200kg�?nbsp;　　

l码垛能力９�/span>1200 bags/h

l托盘形式：塑料或木制或钢制，具体结构由用户提�?nbsp;　　

l托盘尺寸９�/span>1200��1000��150mm，具体尺寸按设备要求确定 　

2.2.工程条件 　　l气源消耗：45Nm3/h

l电源消耗：25kW2.3.其它 　

l设备噪音：低亍�/span>85分贝 　　

l电气防护：电机为IP54，现场仪表及传感器为IP65;控制柜为IP65�?nbsp;　

l设备表面防护：静电塑料喷涂，涂层厚度80~90um

l设备颜色：电控柜及操作箱为浅驼色- GSB G51001-94-GY09;防护罩、安全护栏等为国际安全色-GSB G51001-94-Y06设备本体为宝石兰.(具体颜色有需方提侚�/span>)3.设备组成 　　

设备名称	单位	数量
金属检测设备（外购（�/span>	奖�/span>	1
重量检测设备（外购（�/span>	奖�/span>	1
贴标机（外购（�/span>	奖�/span>	1
顶升横移设备	奖�/span>	1
码垛单元	奖�/span>	1
过渡输送机	奖�/span>	1
爬坡输送机	�?/span>	1
转位输送机	�?/span>	1
编组朹�/span>	�?/span>	1
推包朹�/span>	�?/span>	1
分层朹�/span>	�?/span>	1
升降朹�/span>	�?/span>	1
托盘仒�/span>	�?/span>	1
托盘输送机	�?/span>	1
垛盘输送机	�?/span>	1
码垛机组控制系统	奖�/span>	1
设备固定用配件（地角螺栓、螺母、垫铁）	奖�/span>	1
成套设备中从控制柜到设备的控制电缅�/span>	奖�/span>	1

4,设备主要技术指栆�/span>

4.1过渡输送机 　　在包装线到码垛单元的链接输送设备，把物料过渡到爬坡输送机上�?nbsp;　　

4.2爬坡输送机 　　皮带式输送机，经过渡输送机把物料输送到爬坡输送机后，由爬坡输送到码垛机转位装置上，完成转位的等待工作�?nbsp;　

4..3转位输送机 　　皮带式输送机，输送料袋到位后，转位机构上的两个夹袋板由气缸推动，摆动90度后将料袋夹紧；转位机构主轴由制动电机直接驱动，带动夹袋板旋�?/span>90度或180度后，夹袋板往上摆起复位，可以实现料袋90���?/span>180���?/span>270��的转位�?nbsp;　　

5.l输送速度�?nbsp;0.6m/s

6.l输送带宽：1000mml

7.电机功率�?nbsp;2x0.75kW4.4编组�?nbsp;　　皮带式输送机，对料袋进行自动编组＇�/span>2+3戕�/span>3+2）�?nbsp;　

8.l输送速度�?nbsp;0.7m/s

9.l输送带宽：1000mm

10.l电机功率�?nbsp;1.1kW4.5推包�?nbsp;　　将编组机编好组的料袋推送到分层机上�?nbsp;　　

11.l运行速度９�/span>0.5m/s

12.l驱动方式：气�?nbsp;　　4.6分层�?nbsp;　　皮带式输送机通过电机驱动，可左右打开，使编组后的料袋码放到垛盘上�?nbsp;　

13.l速度９�/span>0.9m/s（变频可调） 　　

14.l电机功率�?nbsp;1.5KW

15.l码垛方式：每屁�/span>5袋，每垛8层。每屁�/span>10袋，每垛8层�?nbsp;　

16.l直联式减速电�?nbsp;　　4.7升降�?nbsp;　　将编组后的料袋，通过分层机，码放在垛盘输送机的托盘上�?nbsp;　　驱动方式：交流制动电�?nbsp;380V��10%＋�/span>50Hz�?nbsp;　

17.l传输速度：升降速度变频可调 　

18.l电机功率９�/span>7.5kW（升降）(SEW)

19.l码垛方式：每屁�/span>5袋， 每垛8层�?nbsp;每层10袋，每垛8层�?nbsp;　　码垛能力９�/span>1200bags/h（保证值） 　　4.8托盘�?nbsp;　　托盘仓储存和自动分配空托盘，每当一次码垛操作完成后，满载垛盘的当前位置会被托盘仓中的下一个空托盘取代。空托盘从托盘仓传送到码垛机的适当位置上的所有操作都是自动完成的�?nbsp;　　

20.l托盘尺寸９�/span>1200��1000��150mm(按图纸尺寷�/span>)l托盘材料：塑料或木制或钢制（具体材质由需方提供） 　　

21.l托盘仓容量：10个空托盘 　　4..9托盘输送机 　　链条式输送机，与托盘储存仓连接，负责自动向码垛机提供空托盘�?nbsp;　

22.l驱动方式：交流电�?nbsp;380V��10%＋�/span>50Hzl电机功率９�/span>0.37kWl输送速度９�/span>0.35m/s4.10垛盘输送机 　　二台辊道式输送机，可输送停放二个满垛盘。安装在叉车区域的垛盘输送机设有防叉车撞击的安全装置�?nbsp;　　

23.l承载能力�?nbsp;2000kg�?nbsp;　　

24.l驱动方式：交流电�?nbsp;380V��10%＋�/span>50Hz�?nbsp;　　

25.l电机功率９�/span>2x1.1kW

26.4. 11防护栎�/span>:　　设有安全护栏，为码垛机提供稳定支撑及维护空间�?nbsp;　　4.12控制系统 　　采用进口可编程控制器、进口电机变频调速控制器、进口优质光电及位置检测器件构成控制系统的主体，实现整个码垛机的协调控制。系统具有故障诊断及显示功能，并有完善的故障保护及联锁停机功能。操作面板采用中文标识面板可与进口设备媲美。所有按钮开关均采用进口优质产品，性能可靠，使用寿命长。整个操作系统使用简单，功能完善，便于检修和维护�?nbsp;　　

5.进口部机及元器件 　　

序号	品名（型号）	产地
1.	光电开兲�/span>	日本OMRON
2.	电感式接近开兲�/span>	日本OMRON
3.	可编程控制器及扩展单兂�/span>	日本OMRON
4.	按钮开兲�/span>	法国施耐德
5.	指示�?/span>	法国施耐德
6.	选择开兲�/span>	法国施耐德
7.	钥匙开兲�/span>	法国施耐德
8.	急停开兲�/span>	法国施耐德
9.	空气开兲�/span>	法国施耐德
10.	触摸屎�/span>	HITECH
11.	伺服电机	日本安川
12.	升降机电朹�/span>	SEW
13.	主要轴承	SKF
