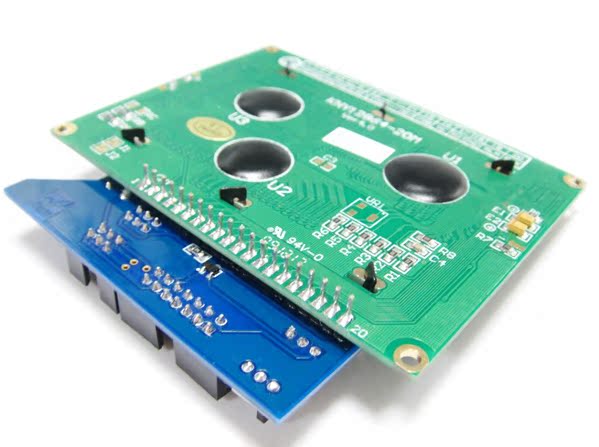

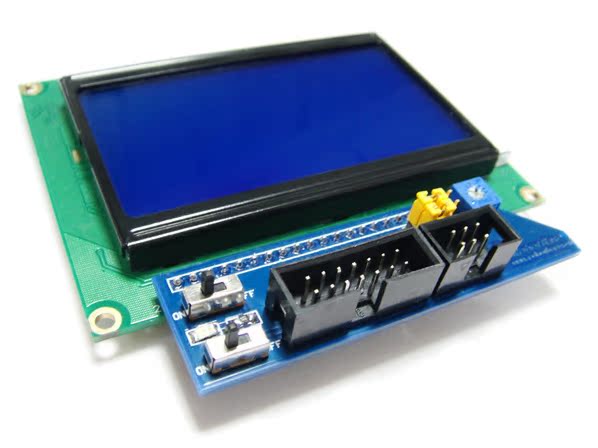

2010年最新推出的12864液晶板采用的是带汉字庒�span style="color: #ff0000;">图形点阵液晶显示模块，具有串行和并行接口，背光控制开关（串行与并行模式均可使用），对比度调节旋钮，板上集成IDC6插座和IDC14插座，可通过套件中附送的专用连接线与Arduino传感器扩展板连接，无需再买相关转接板，通过我们提供的例子程序，您可以用Arduino控制�?/span>做控制完成显�?192个中文汉字（16X16点阵）�?28个字符（8X16点阵）和图形显示�?28X64点阵）功能，轻松制作Arduino互动显示器最佳选择、�/strong>

产品参数９�/strong>

1、电源电压：VDD+3.3V�?5.5V(内置升压电路，无需负压)
2、控制器：ST7920
3、点阵个数：128�?times;64衋�br />4、显示颜色：蓝底白字
5、可视角度：170�?br />6、LCD类型：STN
7、控制接口：8位或4位并行和3位串衋�br />8、LED背光：蓝艱�br />9、软件功能：光标显示、画面移位、自定义字符、反白显示、睡眠模式等
10、逻辑工作电压(VDD)�?.5�?.5V
11、电源地(GND)�?V
12、工作温度：-20℃～70ℂ�br />13、存储温度：-30℃～80ℂ�br />14、模块尺寸：93��70��22mm
15、视域尺寸：73��39mm

工作于并行模式时的引脚定义：
PIN1------ GND 　电源接入 －， 一般接0V、�br />PIN2------电源接入 ＋， 一般接5V、�br />PIN3------对比度调整端，VDD和GND接可调电阻两端，中间抽头接至V0、�br />PIN4------RS 指令/数据选择
PIN5------R/W 读写选择
PIN6------E，信号使胼�br />PIN7------D0，数据位0
PIN8------D1，数据位1
PIN9------D2，数据位2
PIN10-----D3，数据位3
PIN11-----D4，数据位4
PIN12-----D5，数据位5
PIN13-----D6，数据位6
PIN14-----D7，数据位7
PIN15-----PSB 　并行：PSB=1，可以接VCC� 　串行：PSB=0，一般接GND
PIN16 ----NC，不连接
PIN17-----~RST，模块复位，可不连接
PIN18 ----NC，不连接
PIN19 ----LED+ ，背� ＋，一般接5V、�br />PIN20 ----LED- ，背� －，一般接GND、�/span>

工作于串行模式时的引脚定义：
PIN1------GND 　电源－， 一般接0V、�br />PIN2------电源＋， 一般接5V、�br />PIN3------对比度调整端、�br />PIN4------RS (CS)，片逈�br />PIN5------R/W (SID)，数�?br />PIN6------E (SCK)，脉冱�br />PIN7------NC，不连接
PIN8------NC，不连接
PIN9------NC，不连接
PIN10-----NC，不连接
PIN11-----NC，不连接
PIN12-----NC，不连接
PIN13-----NC，不连接
PIN14-----NC，不连接
PIN15-----PSB 　并行：PSB=1，可以接VCC� 　串行：PSB=0，一般接GND
PIN16 ----NC，不连接
PIN17-----~RST，模块复位，可不连接
PIN18 ----NC，不连接
PIN19 ----LED+ ，背� ＋，一般接5V、�br />PIN20 ----LED- ，背� －，一般接GND、�/span>
